[CA] Chapter 10: Processor(5-2): Pipeline register
⚙ Computer Architecture 공부

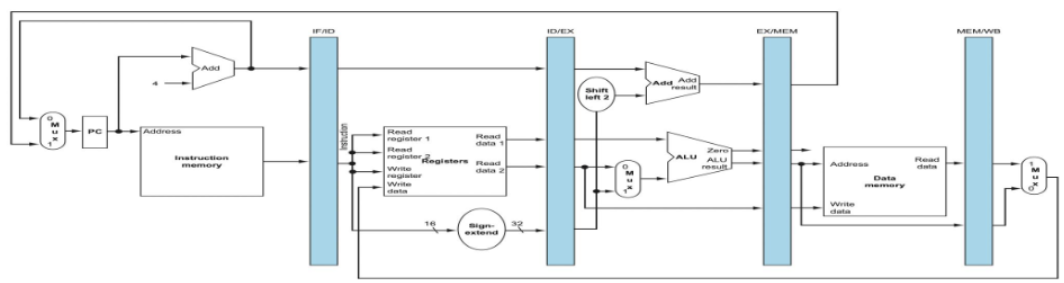

Pipeline DataPath
파이프라인 데이터패스는 CPU성능을 향상시키기 위해 명령어 실행을 여러 단계로 나누어 동시에 처리하는 기술
기본 파이프라인 단계들:
- IF (Instruction Fetch): 명령어 가져오기
- ID (Instruction Decode): 명령어 해석
- EX (Execute): 실행
- MEM (Memory): 메모리 접근
- WB (Write Back): 결과 저장
Two key points of pipeline datapath
1. Pipeline register의 필요성**
한 단계에서 다른 단계로 데이터나 제어 신호를 전달하려면 반드시 파이프라인 레지스터에 저장되어야 한다.
→ 그렇지 않으면 다음 명령어가 해당 단계에 들어오면 정보가 손실됨!
- 예시:
sw명령어에서 ID 단계에서 얻은 regitser 2의 값은 ID/EX register를 통해 EX단계로, 다시 EX/MEM register를 통해 MEM 단계로 전달됨
2. 하드웨어 자원의 단독 사용
각 하드웨어 구성요소(instruction memory, register read ports, ALU, data memory, register write port)는 한 번에 하나의 단계에서만 사용 가능
❌여러 명령어가 동시에 같은 하드웨어를 공유할 수 없음!
- 예시: ALU는 EX단계에서만 사용되고, 메모리는 MEM단계에서만 접근

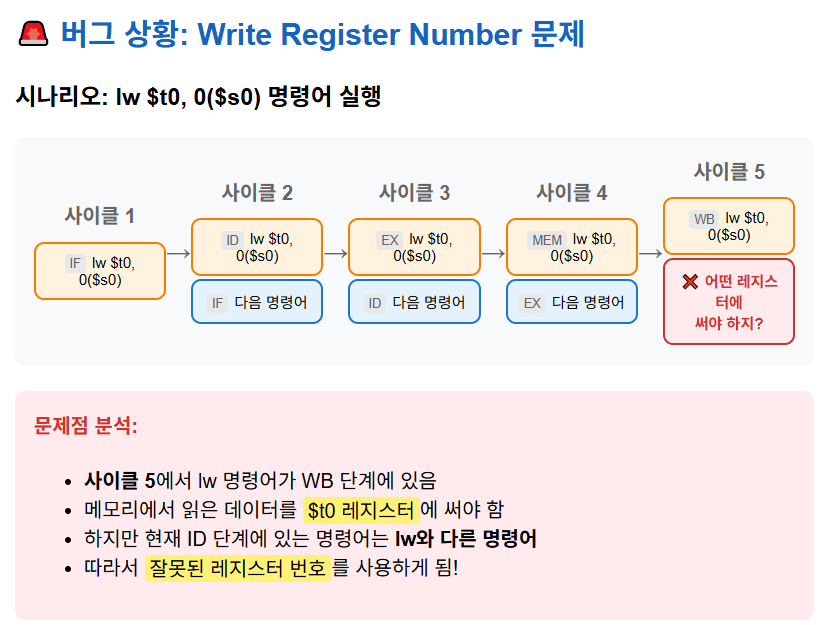

A CORRECTED PIPELINED DATAPATH: BUG
❌lw명령어가 WB단계에서 데이터를 레지스터에 쓰려고 할 때 중요한 문제가 발생:
lw명령어가 WB 단계에 있을 때, 읽어온 데이터를 목적지 레지스터에 써야함- 하지만 어떤 레지스터에 써야 하는지(write register number)를 알아야 함
- 현재 시점에서 ID 단계로 돌아가면
lw다음의 명령어 실행 중!- 즉, 잘못된 레지스터 번호를 사용하게되는 BUG 발생!!!
- 즉, 잘못된 레지스터 번호를 사용하게되는 BUG 발생!!!

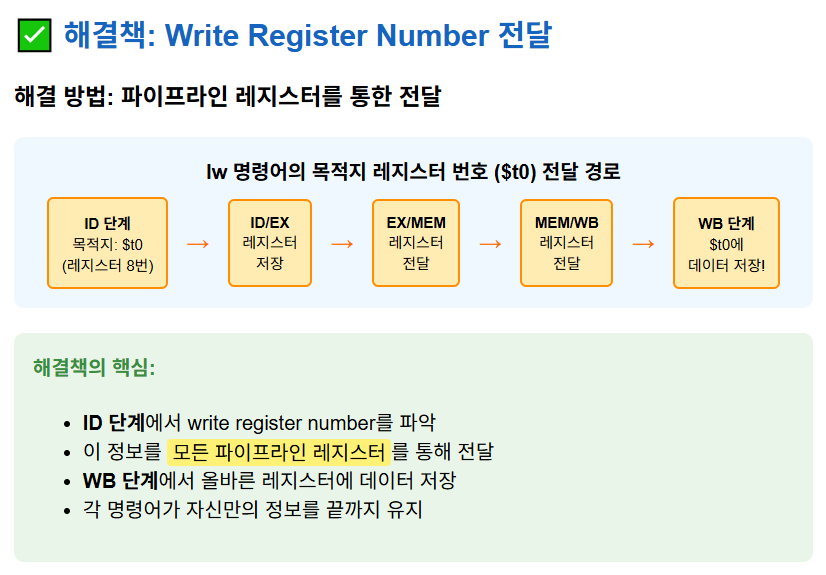

이를 해결하기 위해 Pipeline register 도입!
A CORRECTED PIPELINED DATAPATH: FIX

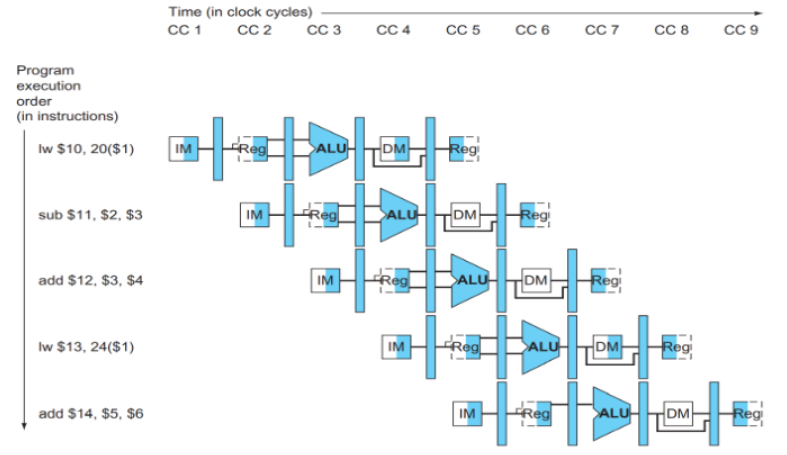

EXAMPLE: DIAGRAM OF FIVE INSTRUCTIONS
이제 실제 5개 명령어의 파이프라인 실행 예제를 통해 파이프라인의 동작을 이해해보자
- 주어진 5개 명령어:
lw $10, 20($1)sub $11, $2, $3add $12, $3, $4lw $13, 24($1)add $14, $5, $6
각 cycle에서 모든 명령어들은 다른 단계에 있음

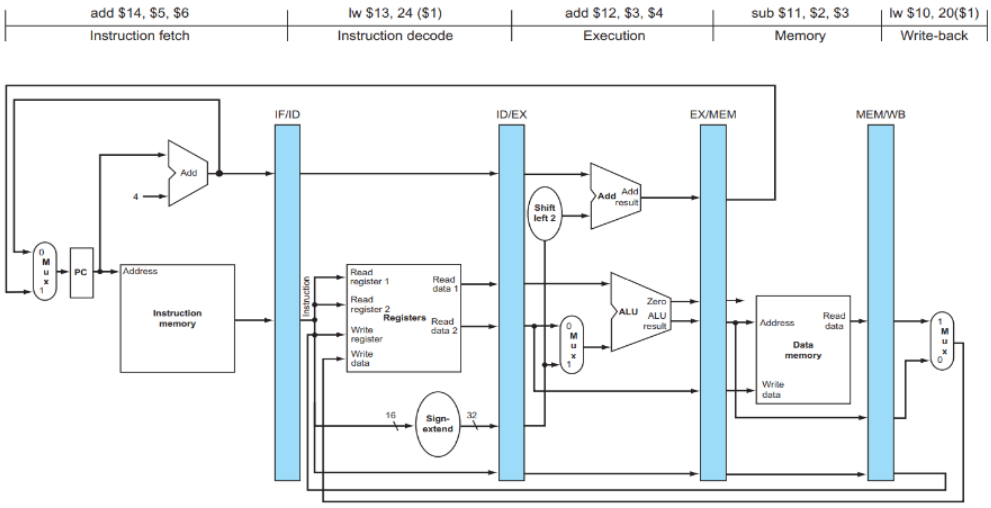

CC5 cycle에서는 동시에 5개의 명령어가 동시에 실행되고 있다.
- CC5에서 동시에 실행되는 5개 명령어:
- IF:
add $14, $5, $6(명령어 페치) - ID:
lw $13, 24($1)(명령어 해석, 레지스터 읽기) - EX:
add $12, $3, $4(ALU 연산 수행) - MEM:
sub $11, $2, $3(메모리 접근 - 실제로는 사용안함) - WB:
lw $10, 20($1)(메모리 데이터를 $10에 저장)
- IF:
✅register file은 별도의 읽기 포트와 쓰기 포트를 가지고 있어 동시에 작업 가능
- 읽기 포트:
lw $13명령어가$1레지스터 값을 읽음 (ID 단계) - 쓰기 포트:
lw $10명령어가$10레지스터에 데이터 저장 (WB 단계)
CONTROL SIGNALS FOR PIPELINED DATAPATH

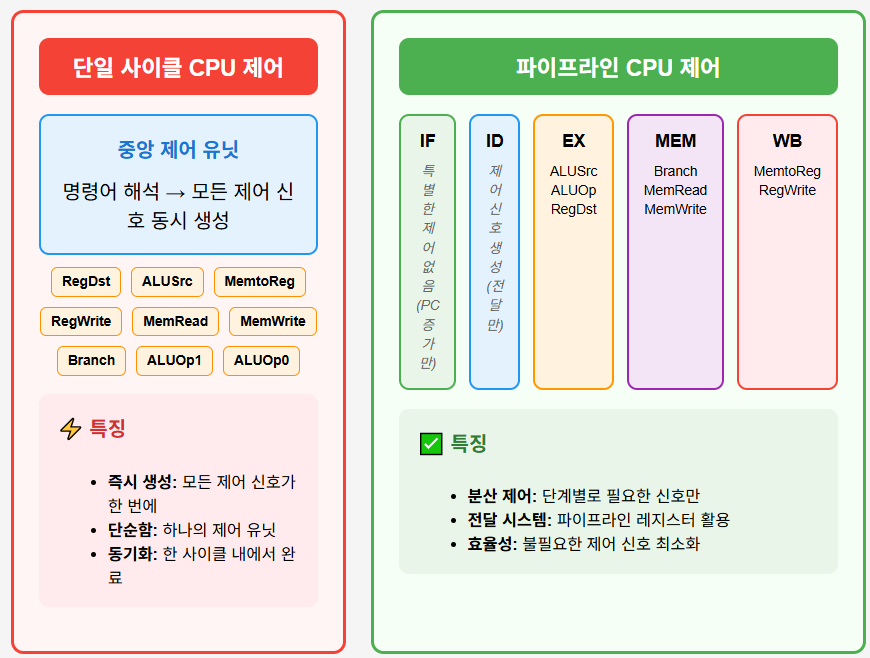

단일 사이클 CPU에서는 모든 control signal이 한 번에 생성되지만,
파이프라인에서는 단계별로 필요한 control signal만 사용된다.

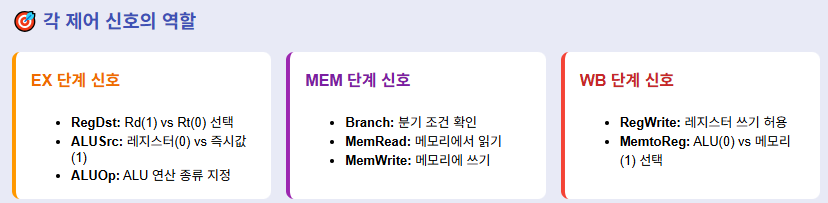

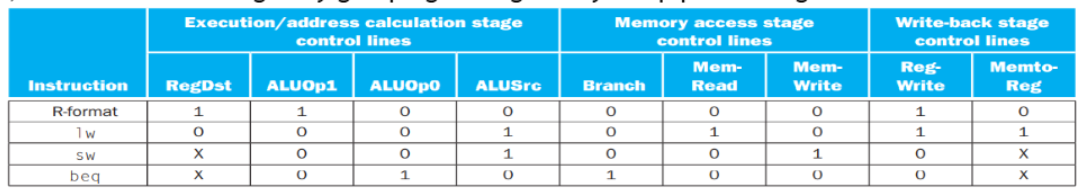

- 명령어별 Control Signal Mapping
1: 활성, 0: 비활성, x: Don’t care
Control signals 실행 예제
- 예시 명령어:
lw $t0, 8($s0) - 필요한 conrtrol singals:
- EX:
RegDst=0,ALUSrc=1,ALUOp=00(주소계산) - MEM:
MemRead=1,MemWrite=0,Branch=0 - WB:
RegWrite=1,MemtoReg=1(메모리 → 레지스터)

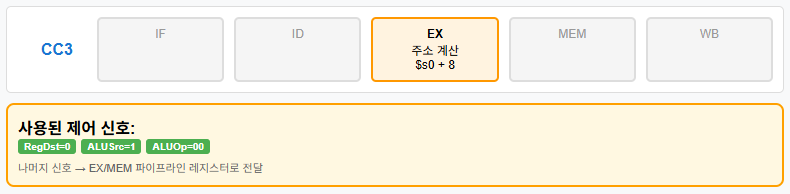

- EX:

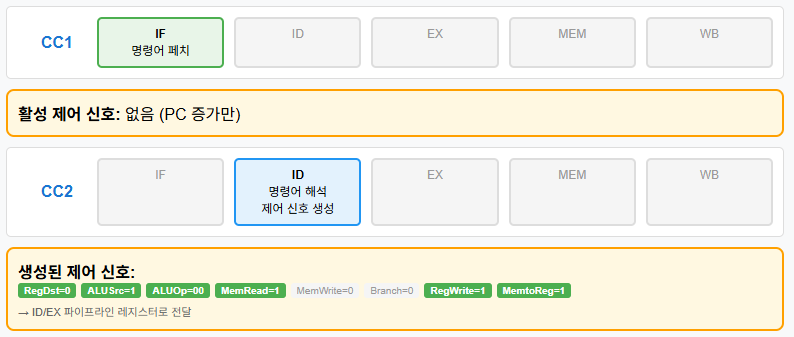

⏰ 사이클별 제어 신호 활성화:
- IF, ID 단계:
IF에서는 PC 증가만!
ID에서 명령어 분석 → 제어 유닛이 모든 제어 신호 생성(사용X) - EX 단계:
주소 계산

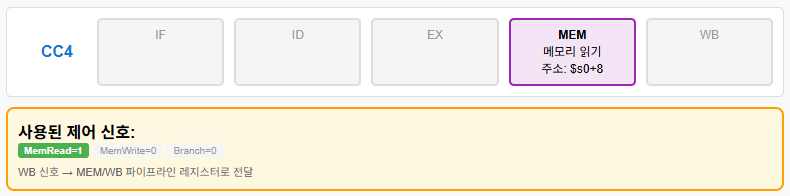

$s0 + 8 - MEM 단계:
메모리 읽기 - 주소:

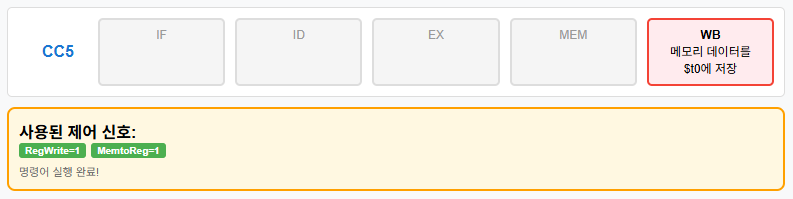

$s0+8 - WB 단계:
메모리 데이터를
$t0에 저장

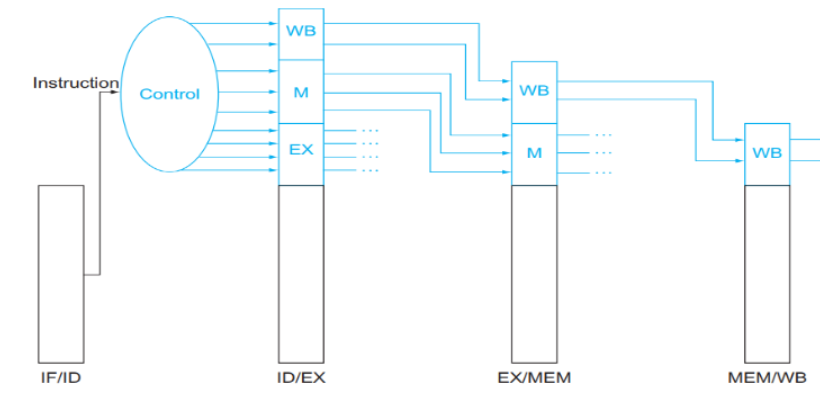

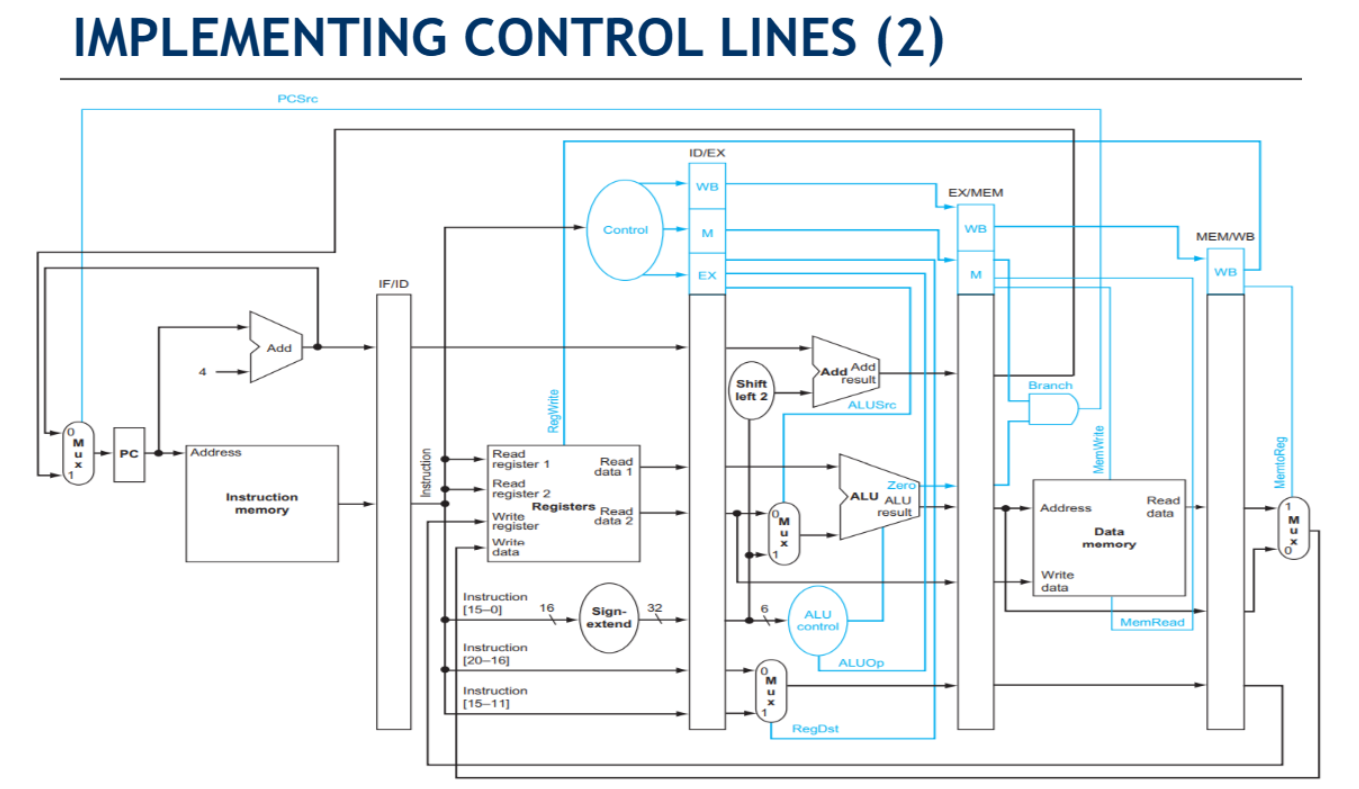

Implementing Control Lines
파이프라인에서 Control signal은 데이터와 함께 이동하며, 각 단계에서 필요한 신호만 사용하고 나머지는 다음 단계로 전달함!
- ID 단계: 필요한 제어 신호 생성
- EX 단계: 제어 신호 사용 및 전달(
RegDst,ALUOp1/0,ALUSrc사용, EX/MEM에 복사되지 않음) - MEM 단계: 메모리 제어 신호 사용(
Branch,MemRead,MemWrite사용) - WB 단계: 최종 레지스터 쓰기(
MemtoReg,RegWrite사용)

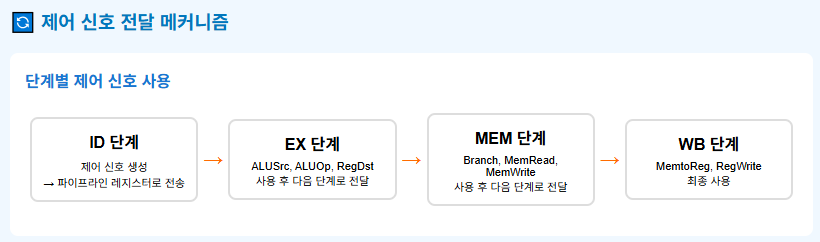

- 전체 메커니즘
