[CA] Chapter 11: Exploiting Memory Hierarchy(1) - Cache

Posted Updated
By xmoonanx
8 min read
[CA] Chapter 11: Exploiting Memory Hierarchy(1) - Cache

⚙ Computer Architecture 공부

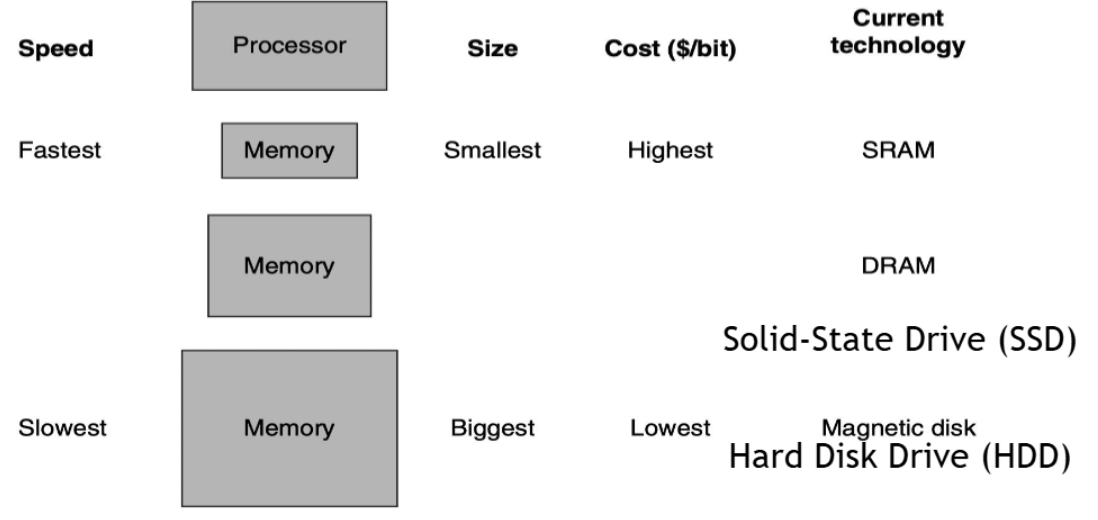

MEMORY TECHNOLOGIES

alt text

  • SRAM (Static RAM): 가장 빠르지만 가장 비싸고 용량이 작음 (캐시 메모리로 사용)
  • DRAM (Dynamic RAM): 중간 속도, 중간 비용, 중간 용량 (메인 메모리로 사용)
  • SSD: DRAM보다 느리지만 대용량, 상대적으로 저렴

  • HDD: 가장 느리지만 가장 큰 용량, 가장 저렴

  • Performance(read/write speed): SRAM > DRAM > SSD > HDD
  • Cost ($/bit): SRAM > DRAM > SSD > HDD
  • Capacity (size): SRAM < DRAM < SSD < HDD

빠를수록 비싸고 작고, 느릴수록 싸고 크다!

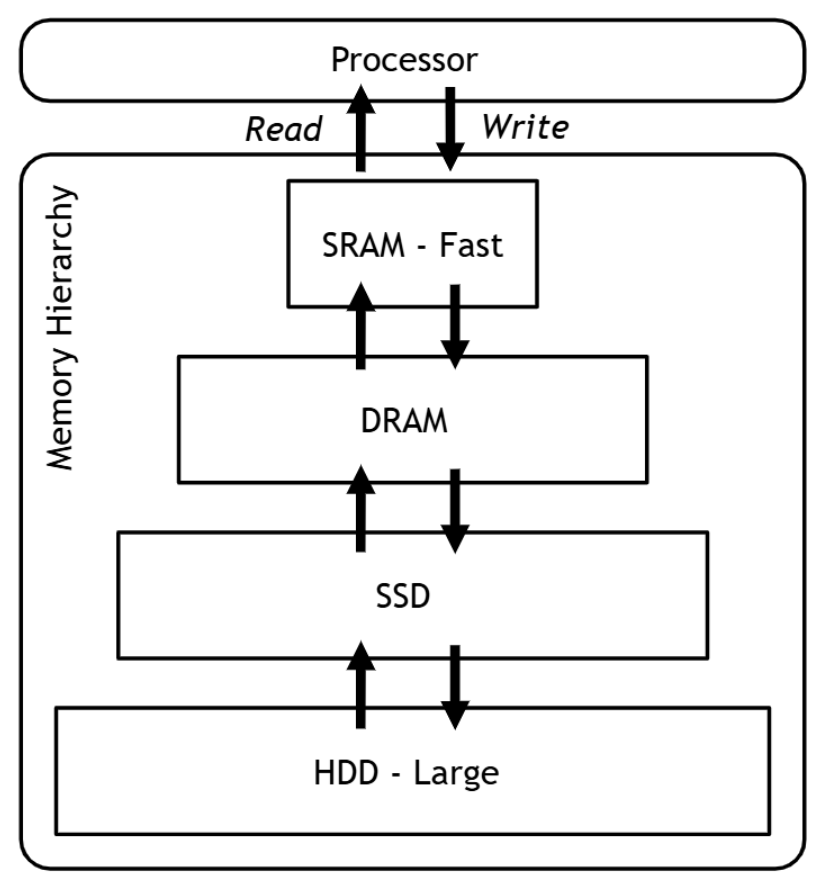

Memory Hierarchy

alt text

📚Hierarchical Organization: 서로 다른 메모리 기술들을 성능과 비용에 따라 계층적으로 배치

  • 낮은 레벨은 크고 느린 메모리
  • 위로 갈수록 빠르고 작은 메모리이다
  • 프로세서와의 거리가 증가할수록 메모리의 크기와 접근 시간이 증가

데이터도 계층적 구조를 가진다!!

  • 모든 데이터는 가장 낮은 레벨에 저장된다.
  • 프로세서에 더 가까운 레벨은 일반적으로 더 멀리있는 레벨의 ‘subset’(부분집합)을 포함한다.
  • 이 subset은 두 레벨 간에 데이터를 위아래로 전송함으로써 시간에 따라 변할 수 있다.
    • 필요에 따라 데이터를 빠른 메모리로 올리거나(upward) 느린 메모리로 내리면서(downward) 캐시 내용이 동적으로 변함

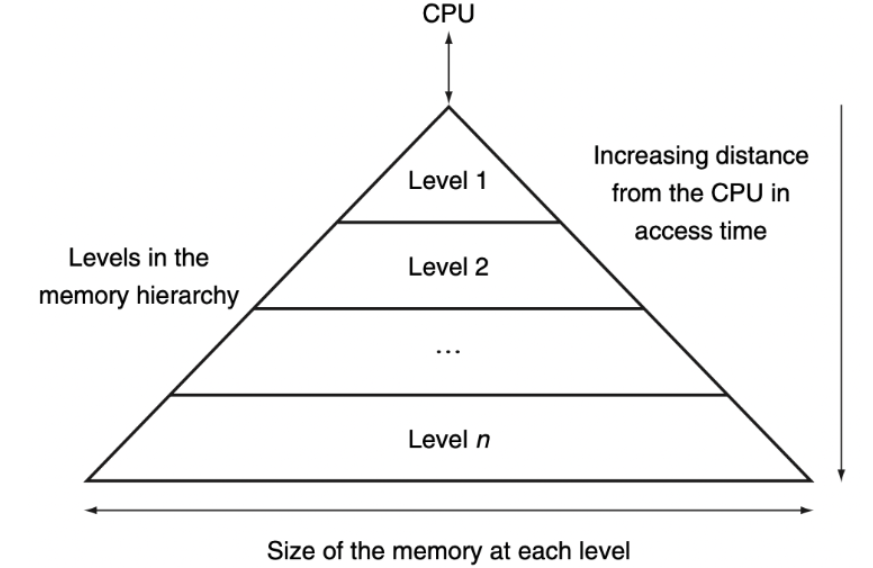

alt text

  • Level-1 Only Access: CPU는 물리적으로 최상위 메모리(L1 cache/register)만 직접 접근
    • 프로세서는 첫 번째 레벨의 데이터 subset에만 직접 접근 가능
    • 이 때문에 가장 빠른 메모리로 작업하고 있는 것처럼 착각함
  • 프로세서는 Level-n 메모리에 저장된 모든 데이터에 접근할 수 있다
    • 물리적으로는 Level-1이지만 논리적으로 Level-n까지 가능
    • Level-n의 큰 용량 때문에 무제한 메모리가 있는 것처럼 착각하게 됨

✅Dual Illusion 메커니즘:

  1. 속도 착각: Level-1의 빠른 속도를 전체 메모리의 속도로 인식
  2. 용량 착각: Level-n의 큰 용량을 사용 가능한 전체 메모리로 인식

Principle of Locality

메모리 계층구조가 성공하는 이유는 프로그램의 메모리 사용 패턴이 예측 가능하기 때문!

  • 프로그램들의 공통적 메모리 접근 페턴 두 가지 존재

📚Temporal Locality(시간적 지역성): 가까운 시점에 같은 데이터를 재사용하는 경향

  • 어떤 데이터 항목이 참조(접근)되면, 그것은 곧 다시 참조되는 경향이 있음
  • 자주 사용하는 데이터를 빠른 메모리에 보관하면 성능 향상
  • 예: for loop

📚Spatial Locality(공간적 지역성):메모리 주소 공간에서 인접한 위치의 데이터를 연속적으로 사용하는 경향

  • 한 곳의 데이터를 사용하면 그 주변의 데이터도 사용할 확률이 높음
  • 한 번에 여러 개의 인접한 데이터를 캐시로 가져오면 효율적
  • 예: array(배열)

Cache

📚Cache: 자주 사용되는 데이터를 임시로 저장하는 고속 메모리

✅Cache의 핵심 용어들

  1. Block or Line
    • 캐시와 메인 메모리 사이에서 전송되는 최소 단위
      • 여러 byte로 구성된 데이터 덩어리
  2. Hit and Miss
    • Hit: 프로세서가 요청한 데이터가 캐시에 있는 경우
    • Miss: 프로세서가 요청한 데이터가 캐시에 없는 경우
  3. Hit Ratio and Miss Ratio
    • Hit Ratio: 캐시에서 찾은 접근 횟수 / 전체 접근 횟수
    • Miss Ratio = 1 - Hit Ratio

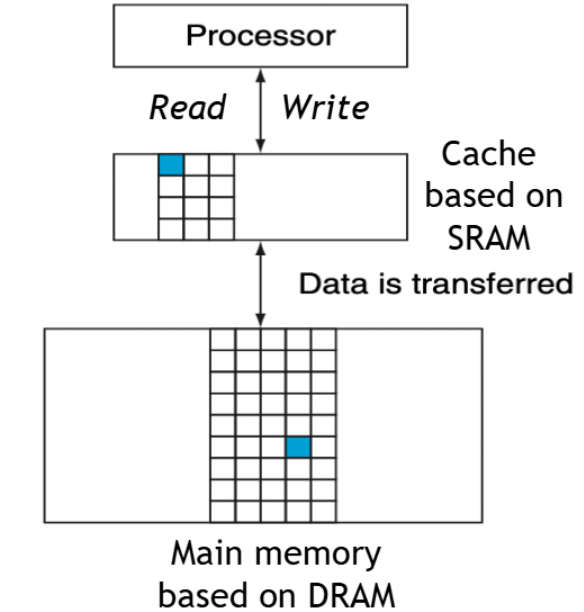

alt text

  • SRAM = Cache
    • SRAM (Static Random Access Memory): 정적 램, 매우 빠르지만 비싸고 크기가 작음
  • DRAM = Main Memory
    • DRAM (Dynamic Random Access Memory): 동적 램, SRAM보다 느리지만 용량이 크고 저렴함

  • Processor ↔ Cache: 프로세서는 항상 캐시를 통해 작업

  • 캐시 미스가 발생하면 메인 메모리에서 데이터를 가져와 캐시에 저장
  • 캐시가 가득 차면 오래된 데이터를 제거하고 새 데이터를 저장
  • → 캐시의 내용이 동적으로 변화

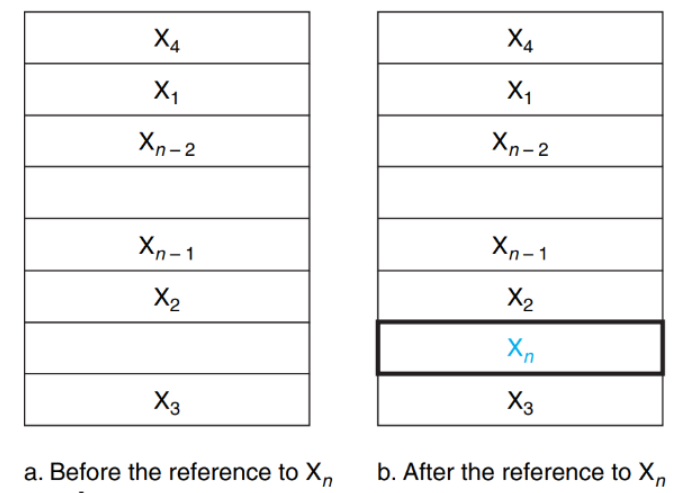

alt text

cache 용량: 8 data blocks
현재 상태: 6 block 사용 중, 2개 슬롯 비어 있음
저장된 데이터: X₄, X₁, Xₙ₋₂, Xₙ₋₁, X₂, X₃

  • Before the reference to Xₙ
    • 캐시에 기존 6개 블록이 저장되어 있음
    • 빈 슬롯 2개 존재
  • After the reference to Xₙ
    • 새로운 블록 Xₙ이 캐시에 추가됨 (파란색으로 표시)
    • 메인 메모리에서 가져와서 빈 슬롯에 저장
  1. How do we know if a data block is in the cache?
  2. If it is, how do we find it?

문제 1: 데이터가 캐시에 있는지 어떻게 알까?

  • Valid Bit 사용
  • 각 캐시 슬롯마다 1비트로 유효성 표시
  • 0 = 빈 슬롯, 1 = 유효한 데이터

문제 2: 캐시에서 데이터를 어떻게 찾을까?

  • Tag 시스템 사용
  • 메모리 주소의 일부를 태그로 저장
  • 요청 시 태그를 비교하여 정확한 데이터 식별

✅동작 과정:

  1. 주소 분할: 메모리 주소 → 태그 + 인덱스 + 오프셋
  2. 인덱스 확인: 캐시의 해당 위치로 이동
  3. 유효성 검사: 유효 비트가 1인지 확인
  4. 태그 비교: 저장된 태그와 요청 태그 비교

Direct Mapped Cache

📚Direct Mapped Cache: 각 메모리 위치가 캐시의 정확히 한 곳(one location)에만 매핑됨

  • 일대일 대응 관계이지만, 여러 메모리 위치가 같은 캐시 위치를 공유할 수 있다

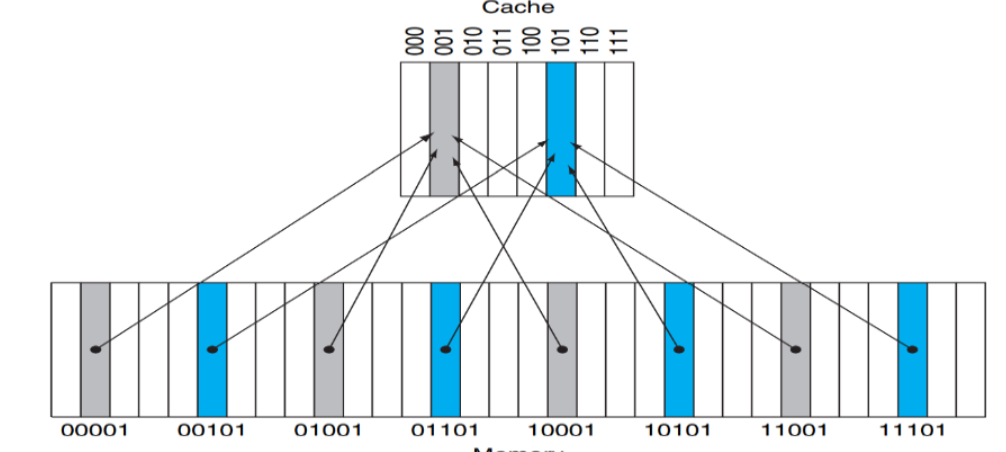

alt text

cache: 8 blocks (000, 001, 010, 011, 100, 101, 110, 111)
memory: 32 blocks (00001 ~ 11101) 매핑 관계: 4개의 서로 다른 메모리 주소가 하나의 캐시 블록을 공유

✅핵심 원리:

  1. 일대일 대응: 각 메모리 위치는 정확히 하나의 캐시 위치에만 매핑
  2. 다대일 관계: 여러 메모리 위치가 같은 캐시 위치를 공유
  3. 간단한 검색: 데이터가 캐시에 있는지 확인하려면 지정된 위치만 확인하면 됨
