[CA] Chapter 11: Exploiting Memory Hierarchy(3) - Placement of Cache

⚙ Computer Architecture 공부

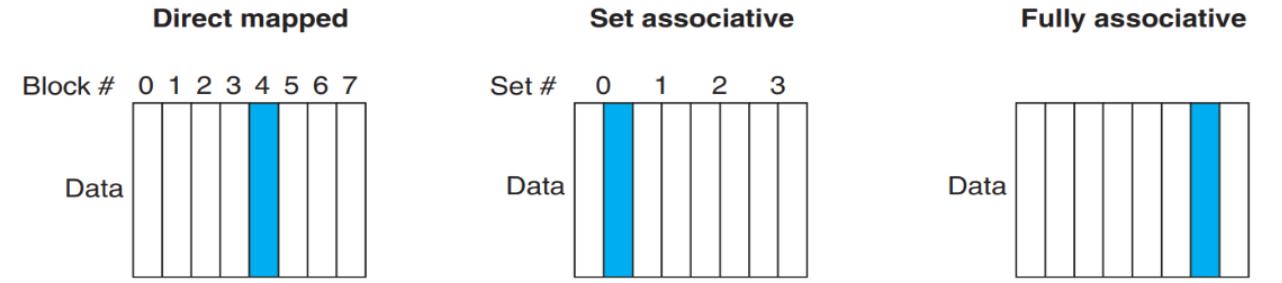

Cache 배치 방식은 세 가지 방식이 존재!

1. Direct Mapped Cache (직접 매핑 캐시)
   • 각 데이터가 캐시에서 정확히 한 곳에만 저장될 수 있음
     • 장점: 구현이 간단하고 빠름
     • 단점: 유연성이 떨어짐
2. Set Associative Cache (집합 연관 캐시)
   • 각 데이터가 정해진 개수의 위치 중 하나에 저장될 수 있음
     • 예시: 2-way는 2개 위치 중 선택, 4-way는 4개 위치 중 선택
     • 장단점: 직접 매핑과 완전 연관의 중간 성능
3. Fully Associative Cache (완전 연관 캐시)
   • 데이터가 캐시의 어느 곳에나 저장될 수 있음
     • 장점: 가장 유연함
     • 단점: 구현이 복잡하고 검색 시간이 오래 걸림

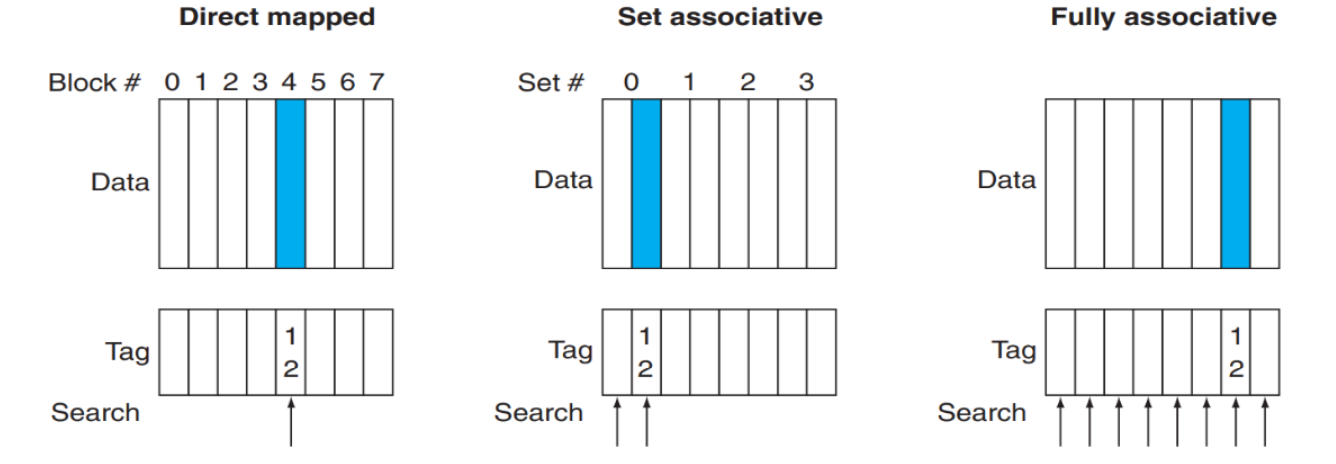

• Tag는 캐시에 저장된 데이터가 어떤 메모리 주소의 데이터인지 식별하는 정보!

1. Direct Mapped: 1개 tag만 확인하면 됨 (빠름)

2. Set Associative: n개 tag를 확인해야 함 (중간)
   • 예시: data 12 → set 0의 두 번째 블럭으로 이동
   • Set 0의 2개 Tag 모두 확인 → 12 일치! - 최대 2번의 Tag 비교
3. Fully Associative: 모든 tag를 확인해야 함 (느림)
   • 모든 블록을 순차적으로 검색

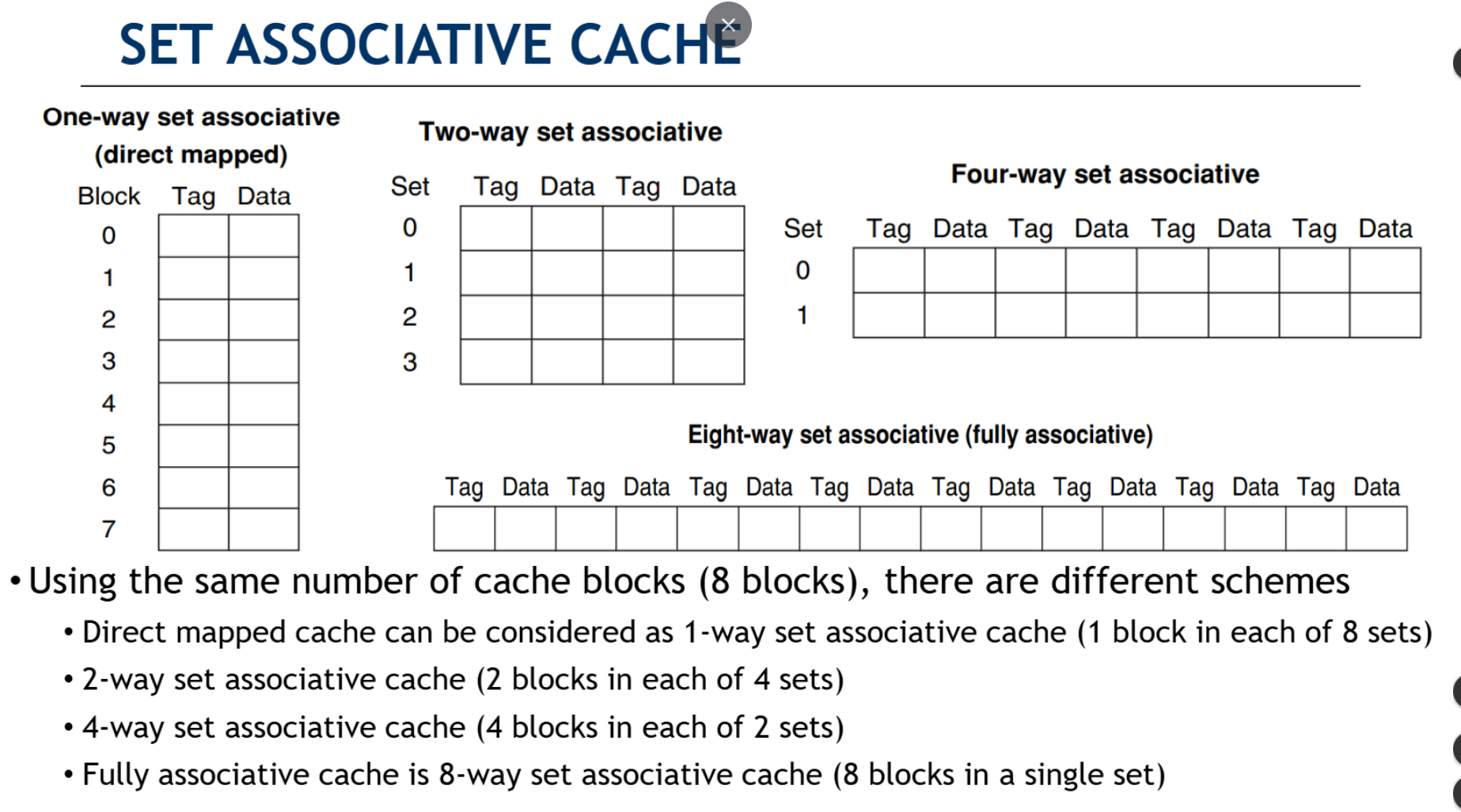

Set Associative Cache

---

• Set Associative Cache: 같은 8개의 블록으로도 여러 가지 방식으로 구성할 수 있다!

Miss and Associative in Cache

---

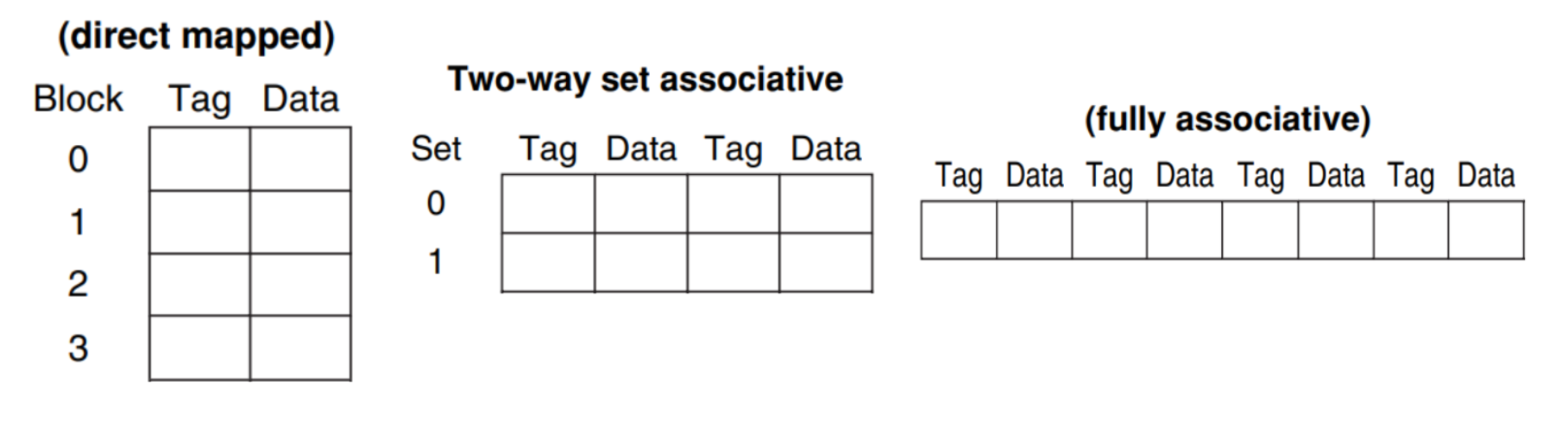

실제 3가지의 캐시 동작을 비교해보자

• 캐시 접근 순서: 0, 8, 0, 6, 8
• 4-bit 주소 시스템
• 각 캐시는 4개 블록

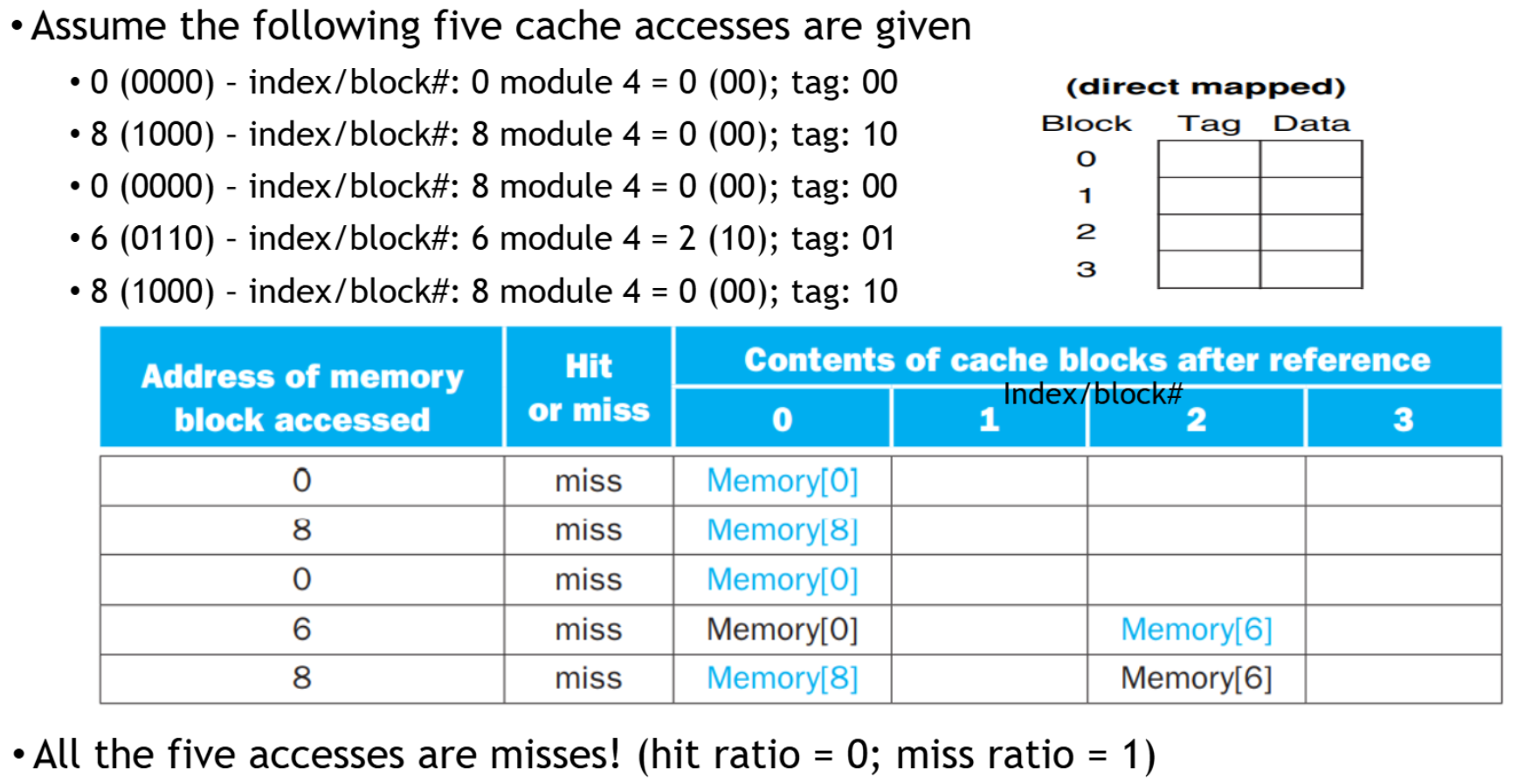

Example in a Direct-Mapped Cache

---

• 0% Hit Rate: 주소 0과 8이 같은 블록(0)에 매핑되어 서로 계속 밀어냄!
• 충돌 패턴 분석:
  • 주소 0: 0 % 4 = 블록 0
  • 주소 8: 8 % 4 = 블록 0
  • 주소 0: 다시 블록 0 (주소 8 데이터를 덮어씀)
  • 이런 식으로 계속 충돌!

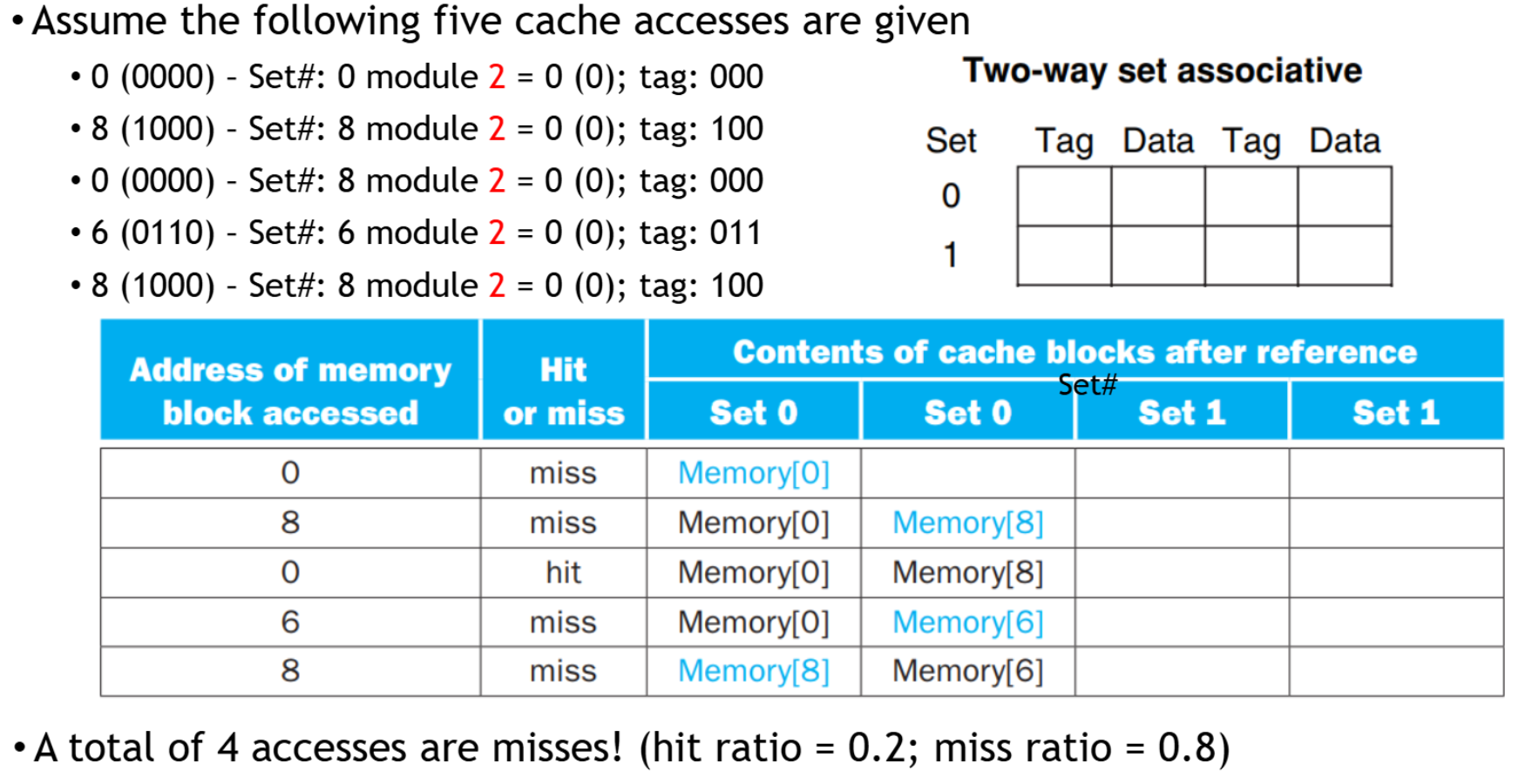

Example in a 2-Way Set Associative Cache

---

• 20% Hit Rate: Set 0에 두 개의 블록이 있어서 주소 0과 8을 동시에 저장할 수 있기 때문

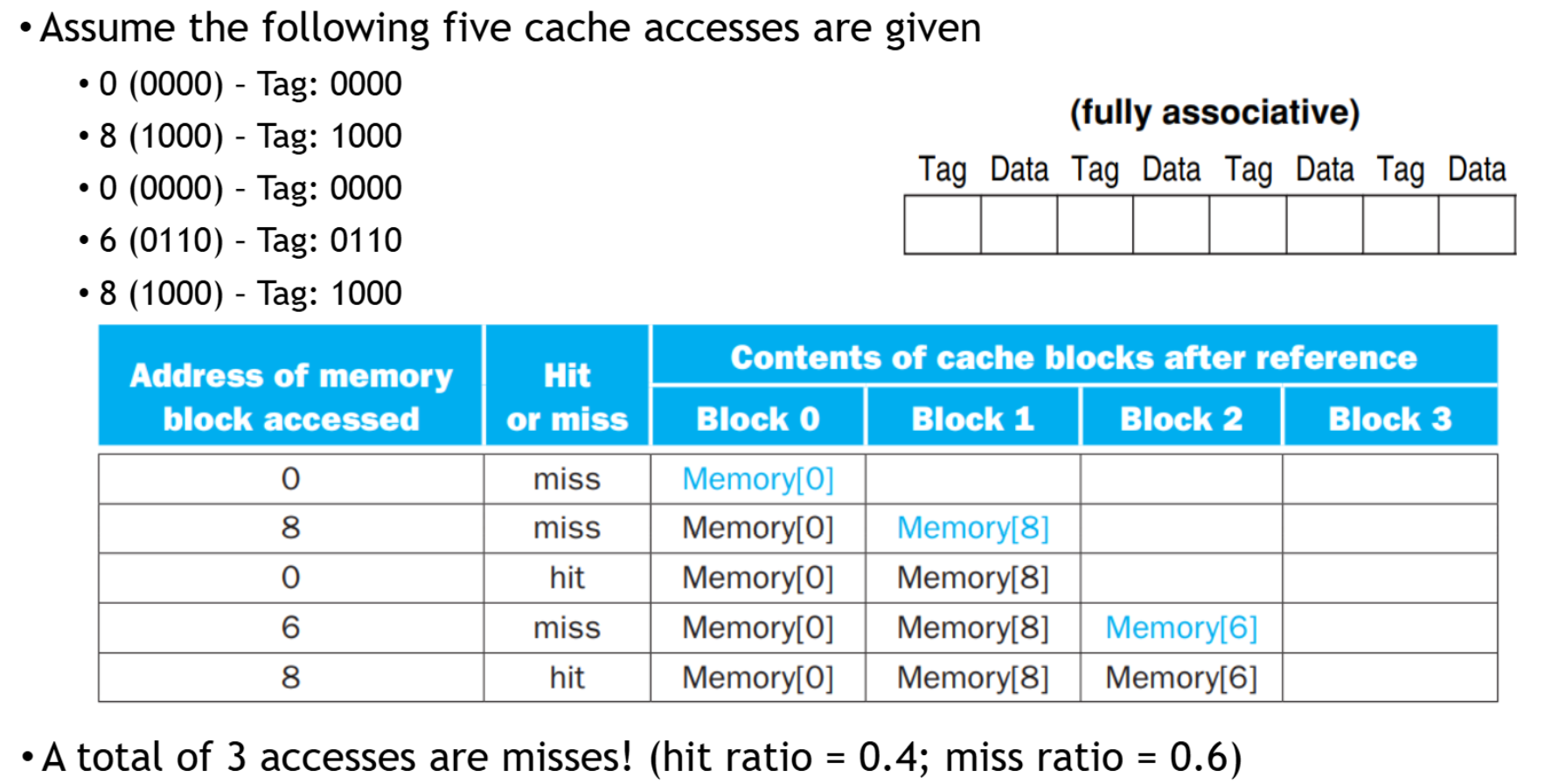

Example in a Fully Associative Cache

---

• 40% Hit Rate로 가장 우수한 성능: 모든 데이터를 다른 블록에 저장할 수 있어 충돌을 최소화
