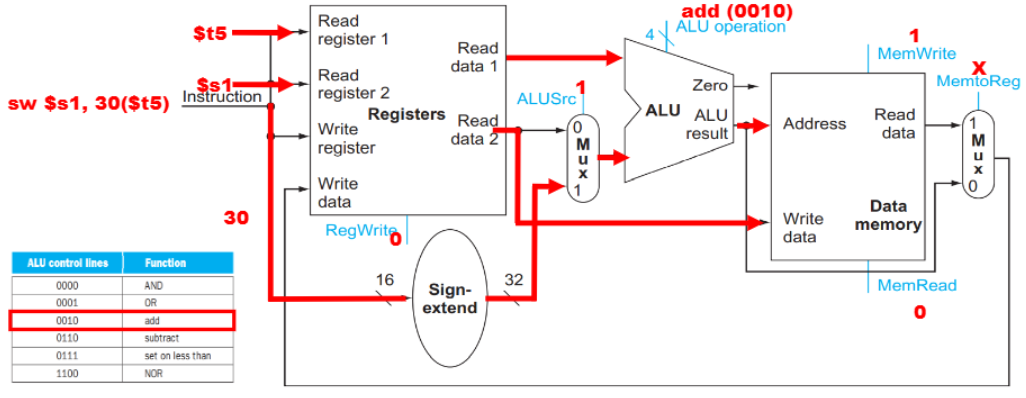

Execution of Store
sw $s1, 30($t5)
→ $s1 레지스터의 값을 $t5 레지스터의 값에 30을 더한 메모리 주소에 저장
✅실행 단계:
- 명령어 해석:
Read register 1
: base address 레지스터($t5
)Immediate value
: offset(30)Write register
: 목적지 레지스터($s1
)
- 레지스터 값 읽기:
Read data 1
:$t5
의 값Read data 2
:$s1
의 값
- 오프셋 부호 확장:
- 16bits offset을 32bits로 부호 확장
Sign-extend
: 32(16bits) → 32(32bits)
- address 계산:
ALUSrc = 1
: ALU의 두 번째 입력으로 부호 확장된 offset(30)을 선택ALU operation = 0010
: add 연산을 수행- ALU에서 base address(Read data 1, $t5의 값)와 부호 확장된 offset(30)을 더해 메모리 주소를 계산
- 메모리에 데이터 쓰기:
Memwrite = 1
: 계산된 주소에 데이터를 쓰기를 활성화- 계산된 주소(ALU result)는 데이터 메모리의 Address 입력으로 전달됨
$s1
의 값(Read data 2)은 데이터 메모리의Write data input
으로 직접 전달됨$s1
레지스터 값이 계산된 메모리 주소($t5 + 30
)에 저장됨
📝정리:
- Rs, Rt, offset
Rs(Source Register)
:$t5
- 메모리 주소의 기본값을 제공하는 레지스터Rt (Target Register)
:$s1
- 메모리에 저장할 데이터를 포함하는 레지스터Offset
:30
- 메모리 주소 계산에 사용되는 상수값
- ALUSrc? ALU operation?
ALUSrc: 1
- ALU의 두 번째 입력으로 부호 확장된 상수(30)를 사용ALU operation
:0010(add)
- 덧셈 연산을 수행
- MemWrite? MemRead? RegWrite?
MemWrite: 1
- 메모리 쓰기 활성화MemRead: 0
- 메모리 읽기 비활성화RegWrite: 0
- 레지스터 쓰기 비활성화
- MemtoReg?
MemtoReg: X
(Don’t care) - 레지스터에 쓰기를 하지 않으므로 중요하지 않음

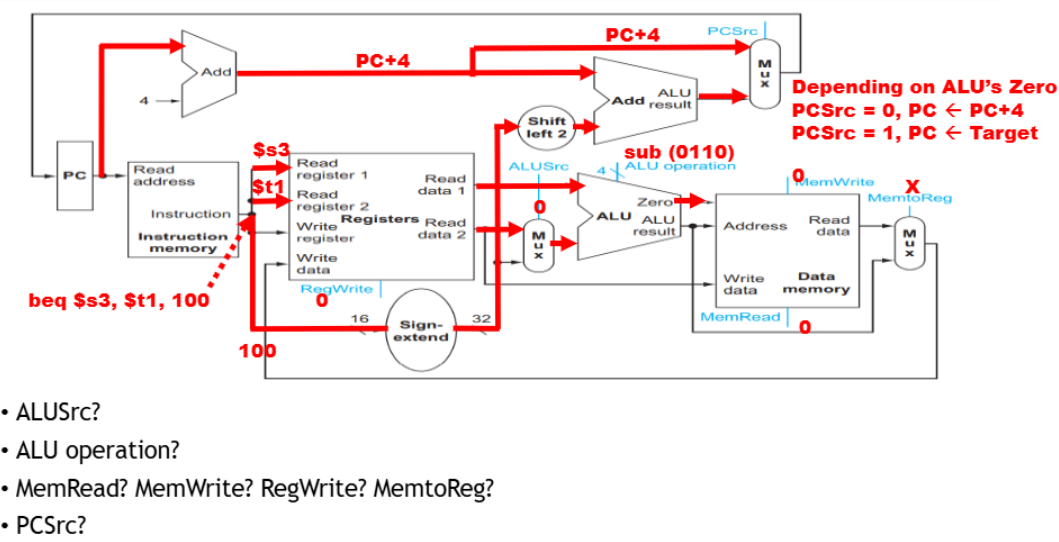

Execution of branch
beq $s3, $t1, 100
→ $s3와 $t1의 값이 같으면 PC+4에 (100*4)를 더한 주소로 점프
✅실행 단계:
- 명령어 해석:
- 두 개의 레지스터 주소:
$s3(Read register 1)
,$t1(Read register 2)
- 오프셋 값:
100(16bits)
- 두 개의 레지스터 주소:
- 두 가지 작업 병렬 수행:
- target address 계산:
- 오프셋 값 100을 16비트에서 32비트로 부호 확장
- 부호 확장된 값을 왼쪽으로 2bits shift(word 단위 변환)
PC+4
와2bits 시프트된 오프셋
을 더해 타겟 주소 계산:(PC+4) + (100 * 4)
- 레지스터 값 비교:
- 레지스터 파일에서
$s3
과$t1
의 값을 읽음 ALUSrc = 0
: ALU의 두 번째 입력으로 레지스터 값($t1
) 선택ALU operation = 0110
: 뺄셈 연산 수행($s3
-$t1
)- 두 값이 같으면 결과가 0이 되고, ALU의 Zero 출력이 1이 됨
- 레지스터 파일에서
- 분기 결정:
Zero = 1
(두 값이 같음):
PCSrc = 1
: 타겟 주소가 다음 PC 값으로 선택됨- 다음 명령어는 타겟 주소에서 인출됨
Zero = 0
(두 값이 다름):PCSrc = 0
:PC+4
가 다음 PC 값으로 선택됨- 다음 명령어는 순차적으로 인출됨
- PC 업데이트:
- 선택된 주소(target address 또는 PC+4)가 PC 레지스터에 저장됨
- 다음 클록 사이클에서 새로운 PC 값에 따라 명령어 인출 시작
📝정리:
- ALUSrc?
ALUSrc = 0
: BEQ 명령에서는 두 레지스터 값을 비교해야 하므로, 두 번째 ALU 입력으로 레지스터 값을 사용
- ALU operation?
ALU operation = 0110 (sub)
- MemRead? MemWrite? RegWrite? MemtoReg?
MemRead = 0
: BEQ 명령은 메모리 읽기 수행 XMemWrite = 0
: BEQ 명령은 메모리 쓰기 수행 XRegWrite = 0
: BEQ 명령은 레지스터에 값을 쓰지 않음MemtoReg = X
(Don’t care): RegWrite가 0이므로 중요하지 않음
- PCSrc?
Zero = 0
(두 값이 다름):PCSrc = 0
→ PC+4가 다음 PC 값Zero = 1
(두 값이 같음):PCSrc = 1
→ 계산된 타겟 주소가 다음 PC 값
DataPath Elements for Jump
📚Jump Instruction: 무조건 분기 명령으로, 프로그램 실행 흐름을 지정된 주소로 즉시 변경
Pseudo-Direct Addressing
Pseudo-Direct Addressing: jump instruction의 target address 계산 방식
✅계산 방식:
- PC+4의 상위 4bits 추출 [31:28]
- 현재 명령어 다음 명령어(PC+4)의 상위 4비트를 가져옴
- 이는 현재 코드의 ‘영역’을 유지하기 위함
- 명령어의 하위 26비트 확장
[25:0] → [27:0]
- 명령어에서 26비트 오프셋을 추출
- 이 값을 왼쪽으로 2bits shift(× 4)하여 bytes address로 변환
- 결과적으로 28bits 값 [27:0]
- 최종 타겟 주소 조합
jump target address [31:0]
= (1) PC+4 [31:28] ⊕ (2) 확장된 오프셋 [27:0]

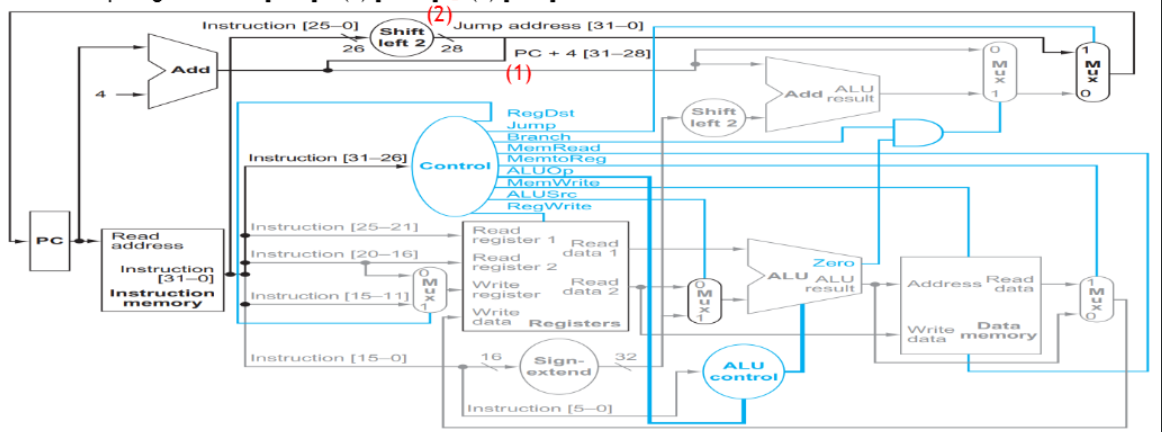

Jump의 데이터패스 요소
- PC+4 추출기
- 현재 PC+4의 상위 4bits [31:28]을 추출
- Shift left 2 Unit
- 명령어의 26비트 오프셋 [25:0]을 왼쪽으로 2비트 시프트하여 [27:0]으로 확장
- Jump address 조합기
- PC+4 [31:28]와 확장된 오프셋 [27:0]을 결합 → 최종 32bits jump target address [31:0]를 생성
- MUX 추가
- 이 MUX는 다음 세 가지 입력 중 하나를 선택:
PC+4
: 다음 명령어의 주소(순차적 실행)Branch Target
: 조건부 분기(beq
,bne
등)의 타겟 주소Jump Target
: JUMP 명령의 타겟 주소
- 선택하는 과정은 다음과 같음:
(i)/(ii)
중 하나를 선택(기존 Branch MUX)(i)/(ii)
의 결과와(iii)
중 하나를 선택(새로운 Jump MUX)
- 이 MUX는 다음 세 가지 입력 중 하나를 선택:
- Jump Contorl Signal:
- 명령어 [31:26] =
000010
(JUMP 명령의 op코드)일 때Jump = 1
로 설정 - 이 신호는 새로운 MUX가 점프 타겟 주소(iii)를 선택하도록 제어
Jump = 0
이면 MUX는 이전 결과인(i)/(ii)
를 선택
- 명령어 [31:26] =
✅실행 단계:
- 명령어 가져오기(Fetch):
- PC에 저장된 주소에서 명령어를 가져옴
- 명령어 해독(Decode):
- 명령어의 “opcode [31:26] =
000010(JUMP)
“인지 확인 - JUMP로 확인되면
Jump Contorl Signal
를 1로 설정
- 명령어의 “opcode [31:26] =
- 주소 계산(Execute):
- PC+4의 상위 4비트 [31:28]를 추출
- 명령어의 하위 26비트 [25:0]를 왼쪽으로 2비트 시프트
- 두 부분을 결합하여 최종 점프 타겟 주소를 생성
- PC Update:
Jump = 1
이므로, MUX는 계산된 점프 타겟 주소를 선택- PC는 이 점프 타겟 주소로 업데이트
