[CA] Chapter 9: Processor(4): Pipeline

⚙ Computer Architecture 공부

alt text

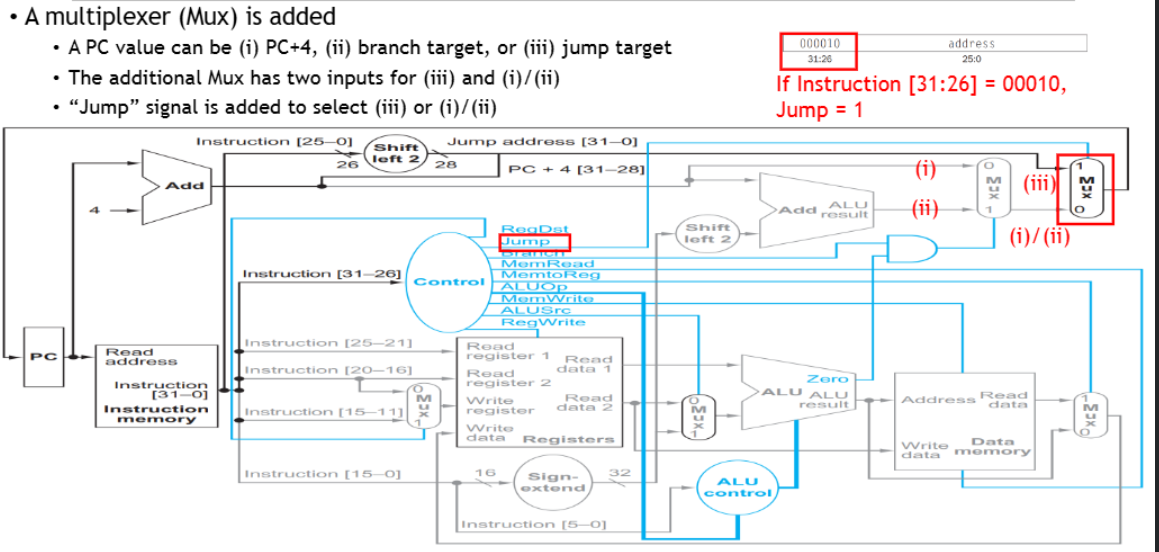

이전에 본 datapath의 구현 모습이다 하지만 현대 프로세스는 이 구조를 사용하지 않는다!

❌위 구현의 문제점:

  1. 순자척 실행: 한 번에 하나의 명령어만 처리 가능
  2. 긴 실행 시간: 각 명령어가 완전히 끝날 때 까지 다음 명령어 시작 불가
  3. 자원 낭비: 특정 시점에 일부 하드웨어만 사용됨

그럼 이를 해결하기 위한 이론을 먼저 알아보자

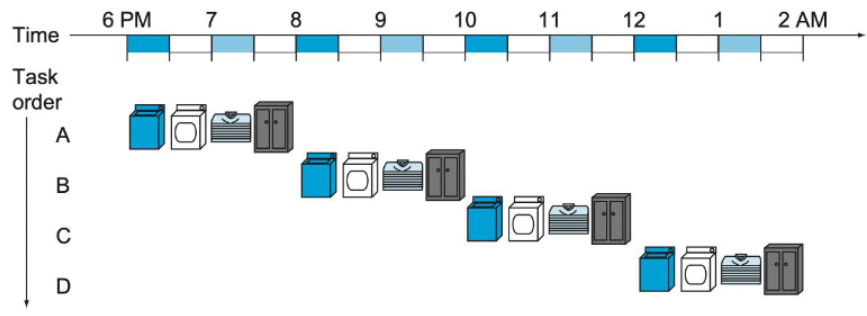

AN ANALOGY OF LAUNDRY

alt text

  • 세탁 과정의 단계
    1. 세탁기에 넣기(30분)
    2. 건조기에 넣기(30분)
    3. 개기 (30분)
    4. 옷장에 넣기(30분)

Naive Approach

  • 한 번에 하나의 빨래만 처리
  • 총 4개의 빨래 → 8시간 소요 (4x2시간)
  • 각 장비가 대부분의 시간 동안 놀고 있음!

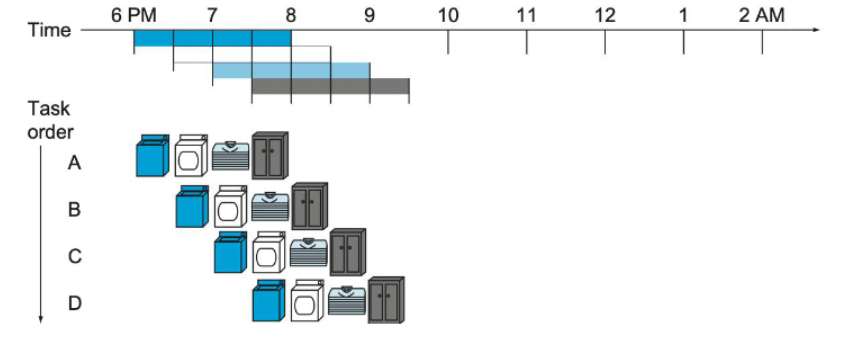

Pipelined Approach

alt text

  • 여러 빨래를 동시에 다른 단계에서 처리
  • 첫 번째 빨래가 건조기로 가면, 두 번째 빨래를 세탁기에
  • 총 시간: 3.5 시간으로 단축

Response Time vs Throughput

alt text

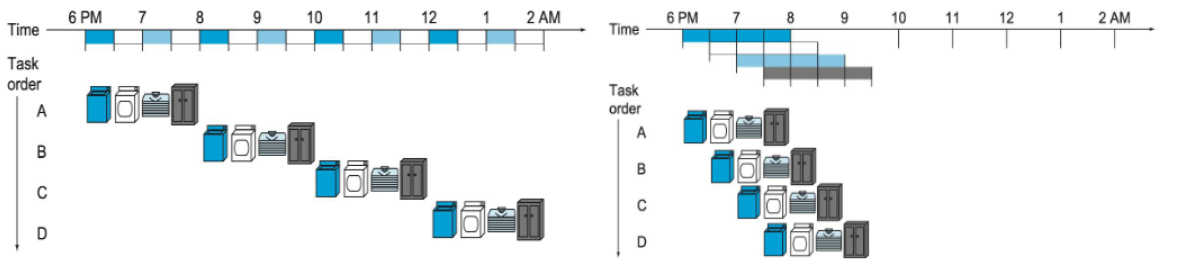

왼쪽이 순차 처리 다이어그램이고 오른쪽이 파이프라인 처리 다이어그램이다.

각각 Response Time과 Throughput을 분석:

  • 순차 처리
    • 총 처리 시간: 8시간
    • 각 작업 완료 시간: 여전히 2시간
    • 대부분의 장비가 놀고 있어서 비효율적
  • 파이프라인 처리
    • 총 처리 시간: 3.5시간
    • 각 작업 완료 시간: 여전히 2시간
    • 모든 장비가 동시에 활용되므로 효율적
  1. Response Time
    • 하나의 작업이 시작부터 완료까지 걸리는 시간
    • Pipelining 영향 X
    • 세탁 예시: 작업 A는 여전히 2시간
    • CPU 예시: 명령어 하나는 여전히 5 clock cycle
  2. Throughput
    • 단위 시간당 완료할 수 있는 작업의 수
    • Pipelining으로 크게 개선!!
    • 세탁 예시: 0.5작업/시간 → 1.14 작업/시간 (2.3배 향상)
    • CPU 예시: 5배까지 이론적 향상 가능

📚Pipelining: 처리량을 극대화하는 기술. 개별 작업의 속도는 빨라지지 않지만, 전체적인 작업 완료율을 크게 향상함

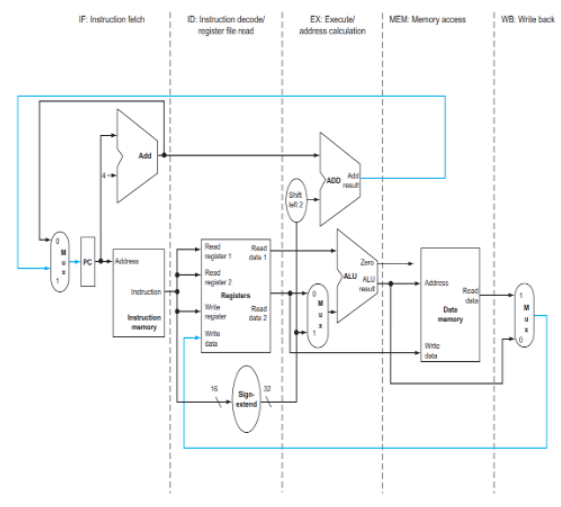

Five Stages of Datapath

5단계 pipeline 구성

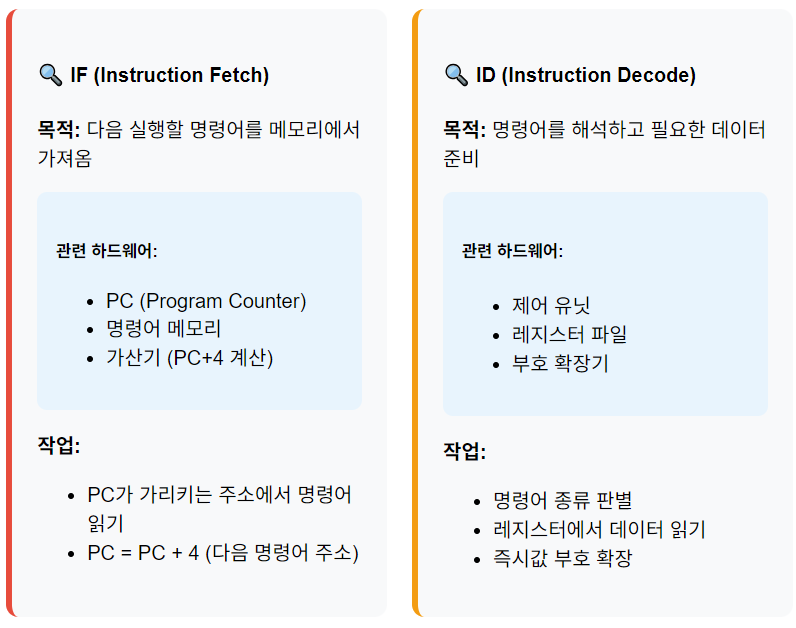

  • IF (Instruction Fetch): 메모리에서 명령어 가져오기
  • ID (Instruction Decode): 명령어 해석 및 레지스터 읽기

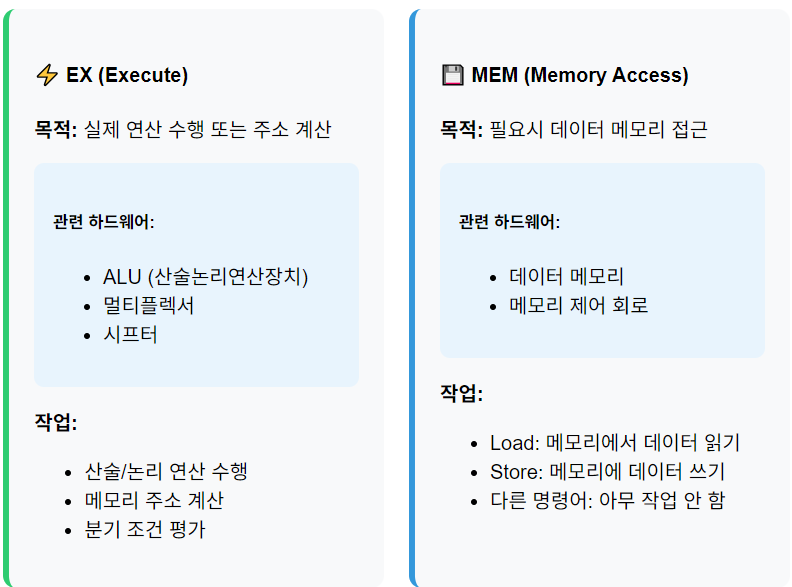

  • EX (Execute): 연산 수행 또는 주소 계산
  • MEM (Memory Access): 데이터 메모리 접근
  • WB (Write Back): 결과를 레지스터에 저장 alt text

alt text

alt text

alt text

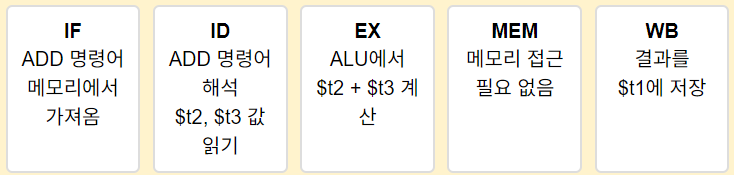

  • 명령어 실행 예시: add $t1, $t2, $t3 alt text

Left-to-Right Flow

✅Pipline이 가능한 이유

  • 순자척 진행: 명령어가 왼쪽에서 오른쪽 순서대로 흐름
  • 단방향성: 뒤로 돌아가지 않음(세탁소에서 옷이 역행하지 않는 것과 같다)
  • 독립성: 각 단계가 서로 다른 하드웨어 유닛에서 수행

Two Exceptions

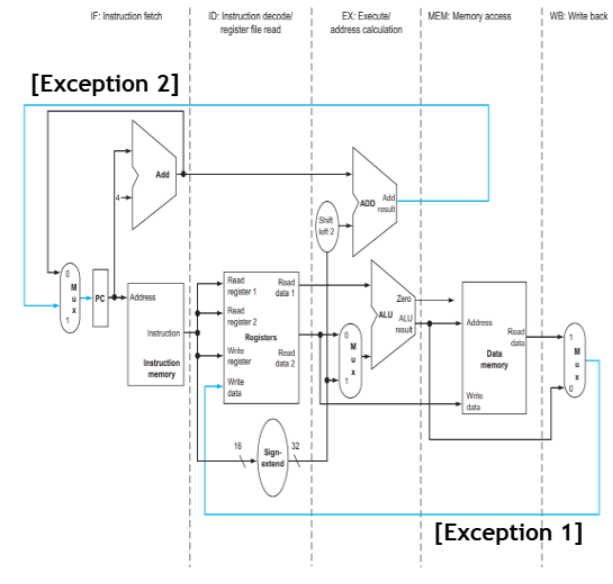

실제로는 데어티가 오른쪽에서 왼쪽으로 흘러야 하는 두 가지 중요한 예외가 존재!

alt text

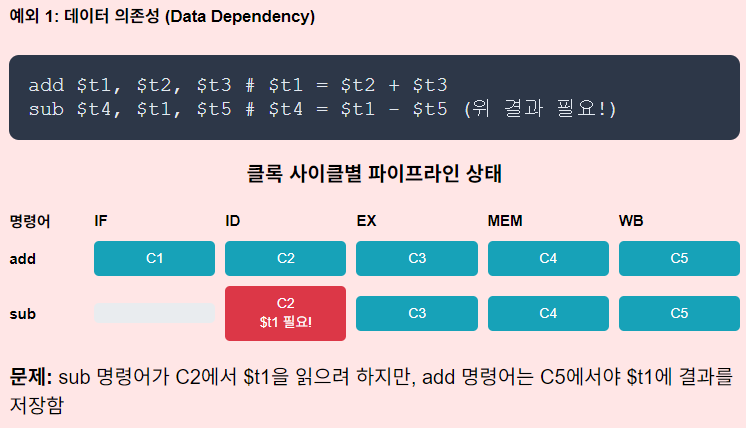

WB Stage
  • WB 단계에서 레지스터에 결과를 저장
  • 레지스터 파일은 datapath 중앙에 위치
  • ID 단계에서 동시에 레지스터를 읽으려 할 수 있음
  • 현재 ID 단계에 있는 명령어가 방금 계산된 결과를 필요로 할 때 충돌 발생
    • 이전 명령어의 결과가 필요
    • 결과가 아직 준비 X
    • WB → ID 역방향 데이터 흐름 필요
  • 예시: alt text
Update o f PC (Branch)
  • branch target address는 EX 단계에서 계산됨
  • PC는 IF 단계에서 사용됨
  • 계산된 주소가 다시 IF로 돌아가야 함
  • → branch가 발생하면 이미 파이프라인에 들어온 명령어들을 취소해야 함
    • 분기 방향이 확실하지 않음
    • 잘못된 명령어가 파이프라인에 진입
    • EX → IF 역방향 제어 흐름 필요

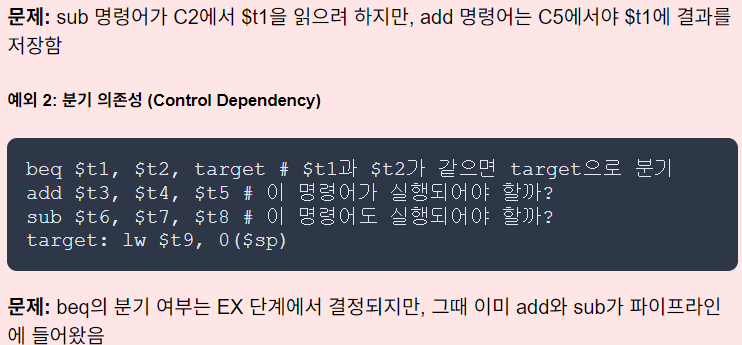

  • 예시: alt text

NEED OF KEEPING INFORMATION OF INSTRUCTIONS

  • 명령어 정보를 보존해야 한다
  • 다음 명령어가 같은 단계에 들어오면 이전 명령어의 정보가 손실됨
1
2
3

@t    beq $t1,$t2,100    (분기 명령어)
@t+1  lw $s1,10($s2)     (로드 명령어)
@t+2  3rd instruction
  • beq가 PC+4(분기하지 않을 경우 다음 주소)를 필요로 함
  • lw가 IF에 들어오면서 PC+4 값이 lw 기준으로 덮어씌워짐
  • → beq가 정상 작동할 수 X

그래서 이 문제를 해결하기 위해 Pipeline Registers 도입

Pipeline Registers

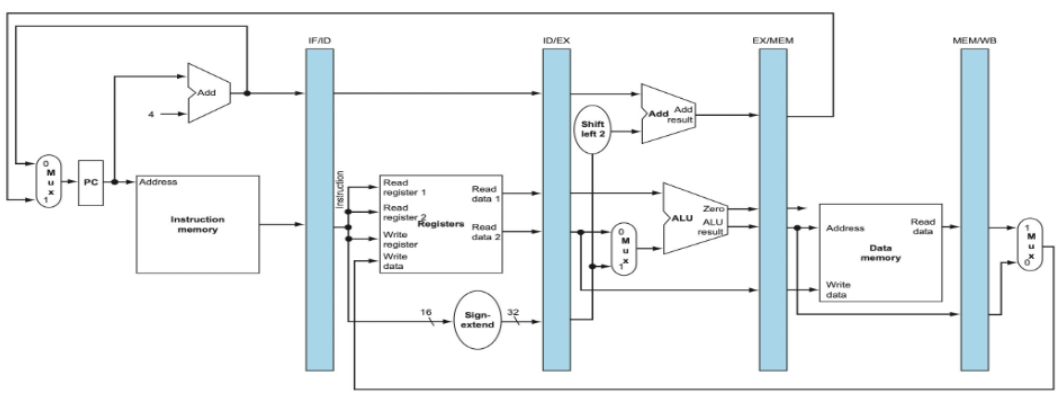

📚Pipeline Registers: 각 단계 사이에 파이프라인 레지스터를 배치해서 명령어 정보를 보존! - 세탁소의 바구니와 같다

alt text

  • IF/ID: IF와 ID 단계 사이의 레지스터
    • 명령어, PC+4(다음 명령어 주소), 예외 정보 저장
  • ID/EX: ID와 EX 단계 사이의 레지스터
    • 제어 신호(ALU, 메모리), 레지스터 데이터, 즉시값, 레지스터 주소, PC+4(분기 계산용)
  • EX/MEM: EX와 MEM 단계 사이의 레지스터
    • ALU 결과, 메모리 제어, Store 데이터, 목적지 레지스터, 분기 정보
  • MEM/WB: MEM과 WB 단계 사이의 레지스터
    • 메모리 데이터, ALU 결과, 목적지 레지스터, 레지스터 쓰기

✅동작 원리:

  1. 정보 저장: 각 클록에서 현재 단계의 결과를 레지스터에 저장
  2. 정보 전달: 다음 클록에서 저장된 정보를 다음 단계로 전달
  3. 독립성 보장: 각 명령어가 독립적인 정보 공간을 가짐
