[CS] Computer Networking - Transport layer(3): TCP segment, retransmittion

📚컴퓨터 네트워크 전공 수업 정리

⭐ Transfer layer에서 가장 중요한 T.C.P에 대해 알아보자

TCP

---

TCP(Transmission Control Protocol): 데이터를 안정적으로 전송하기 위한 핵심 프로토콜

✅TCP의 주요 구성 개념:

• Point-to-Point: 하나의 sender와 하나의 recevier만 연결
• Reliable, In-order Byte Stream: 데이터가 손실 없이 보낸 순서대로 도착
• Full Duplex Data: 양방향으로 동시에 데이터 전송 가능
• Connection-oriented: 데이터 교환 전에 연결 설정 필요(3-way handshaking)
• Flow Control: 수신자가 처리할 수 있는 양만큼만 데이터 전송

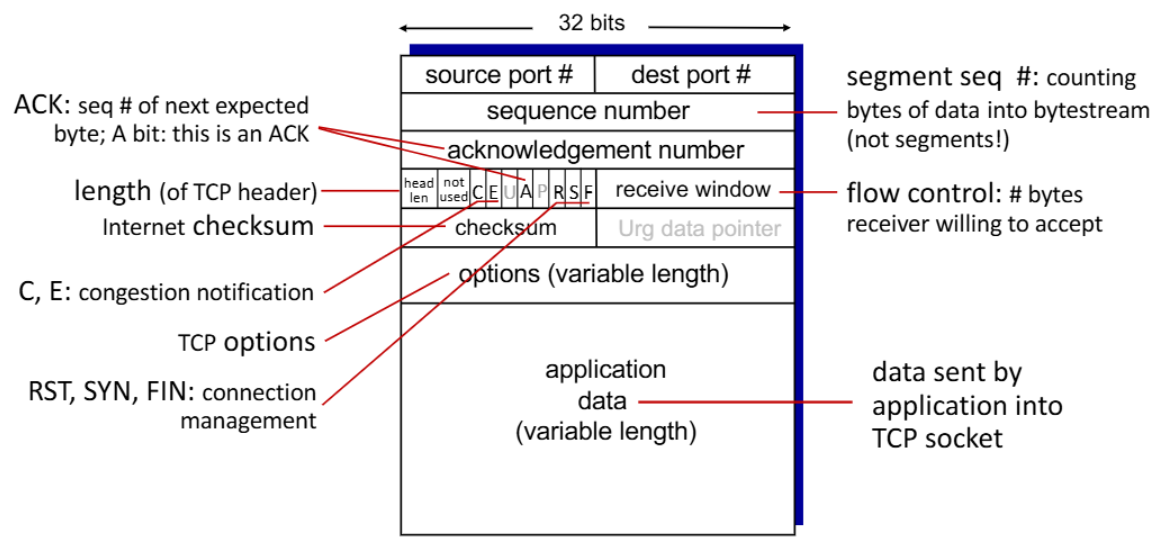

TCP Segment sructure

---

TCP는 데이터를 segment단위로 나누어 NETWORK layer로 전송한다.

• Source/Destination Port: UDP처럼 multi/demultiplexing을 위한 port
• sequence number: 데이터 바이트 순서
• ackownledgement number: ACK하는 넘버
• A: Ack 필드가 유효함(1이면 유효)
• P: 모아서 올리지 말고 바로 올리라는 명령
• R: 리셋
• S: 커넥션 맺자고 요청하는 것. 맺어지면 0, 맺어지기전은 1이다.
• F: 커넥션 끊을 때 사용한다. 난 이제 안보내겠다는 의미. 하지만 상대는 아직 보낼 수 있다. 끊으려할 때 1로 바꾼다.
• receive window: 현재 나의 윈도우 버퍼 크기

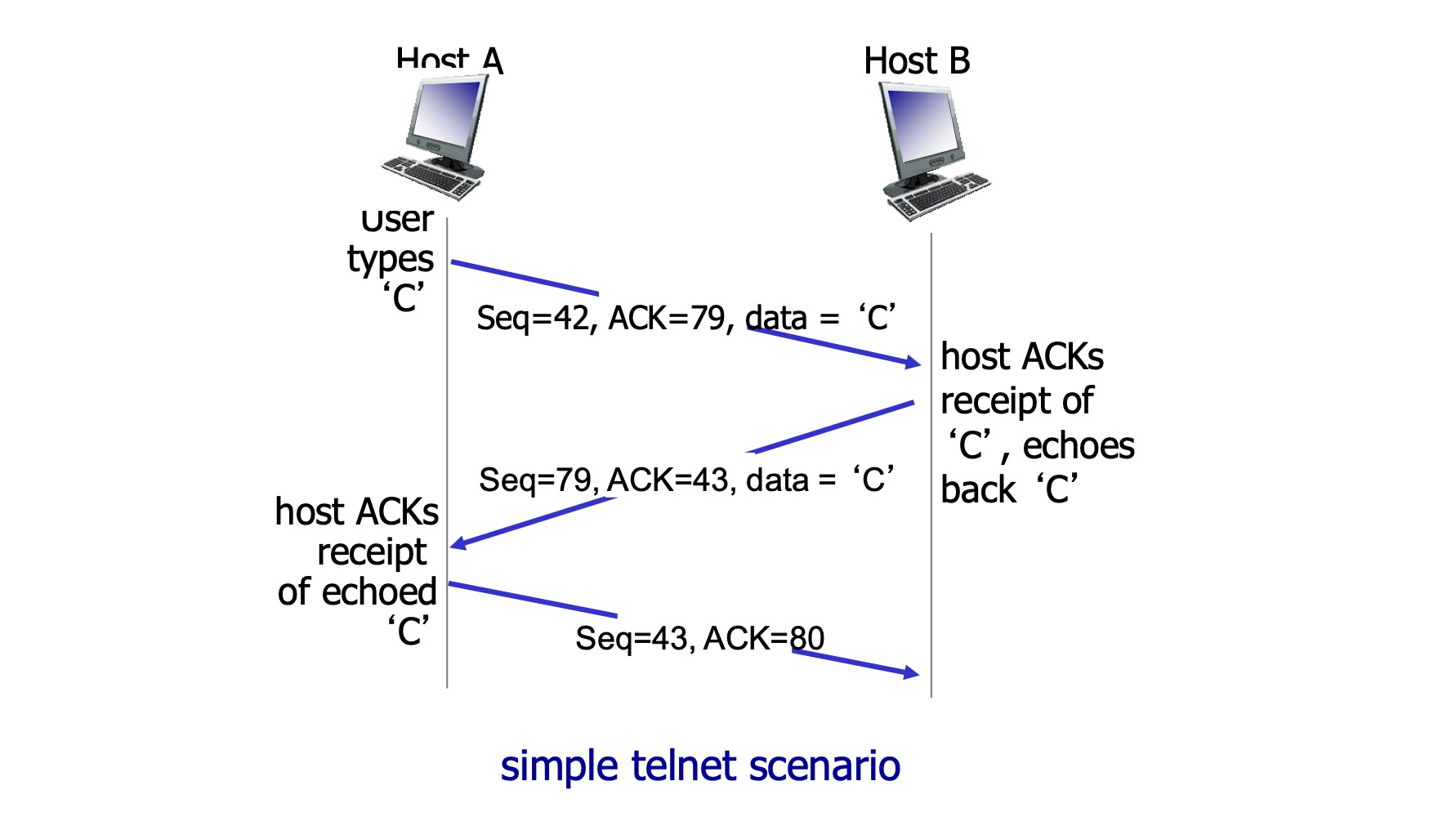

TCP Seq #, ACKs

---

Sequence Numbers: 데이터 스트림에서 첫 바이트의 위치 ACK: receiver가 다음에 받기를 기대하는 바이트의 시퀀스 번호

Host A의 초기 시퀀스 넘버는 42, Host B의 초기 시퀀스 넘버는 79
A가 세그먼트를 보낼 때 ACK를 79로하고 전송
B는 이에 응답하여 79 시퀀스를 보내는데 ACK가 43
이는 기대하는 세그먼트가 43번이라고 이쪽에서 미리 더해서 주는 것
A는 79를 잘 받았다고 ACK 80과 다음 시퀀스 넘버인 43를 전송

TCP RTT & Timeout

Timeout시간을 어떤 기준으로 설정해야할까?

너무 짧으면 불필요한 재전송이 많아지고, 너무 길면 loss복구 시간이 길어진다. → RTT보다 살짝 긴 시간이 최적의 시간이다.

📚RTT?

sender에서 segment가 receiver까지 가서 ACK가 돌아오는데 걸리는 시간

그럼 RTT는 어떻게 계산하는가 → SampleRTT를 이용한다

• 세그먼트 전송부터 ACK 수신까지의 실제 측정 시간
• 네트워크는 dynamic하기 때문에 segment를 보낼 때마다 SampleRTT가 달라진다 → 불규칙적임
• 따라서 평균값을 채택하기 위한 공식은 다음과 같다.

EstimatedRTT = (1-α) × EstimatedRTT + α × SampleRTT

• α는 일반적으로 0.125
• EstimatedRTT는 평균적인 RTT 추정값
• 이전에 계산된 RTT의 가중치는 0.875이고, 새로 계산된 RTT는 0.125의 가중치 → 새로운 평균 RTT를 계산한다는 의미

또한 현재 측정된 RTT가 기존의 평균 RTT를 얼마나 벗어나는지 파악하는 것도 중요하다.

DevRTT = (1-β) × DevRTT + β × |SampleRTT - EstimatedRTT|

• evRTT: 안전성을 위한 일종의 margin값

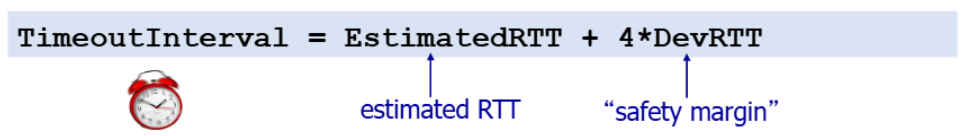

EstimatedRTT와 DevRTT를 이용하면 Timeout 간격을 설정할 수 있다.

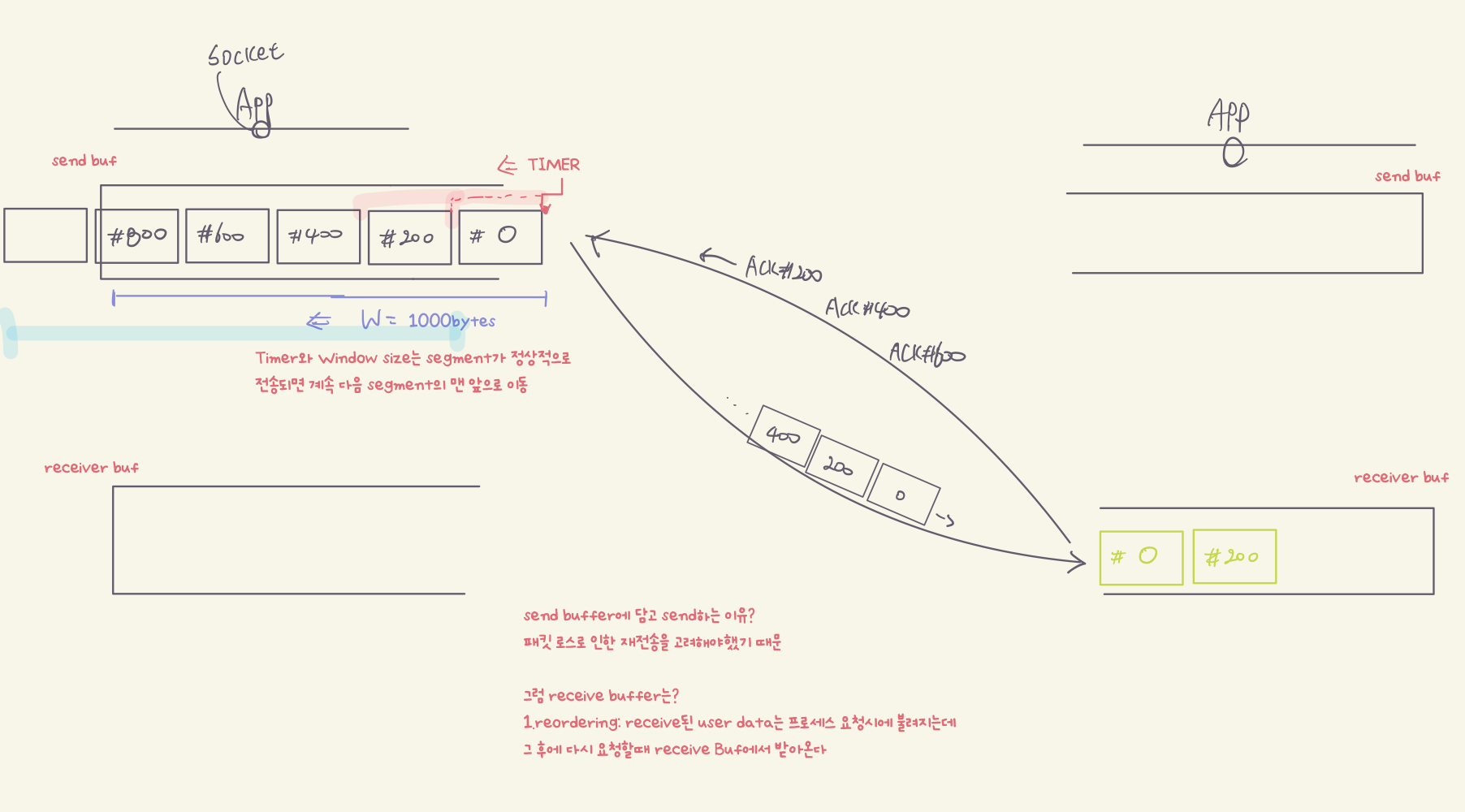

TCP transfer 매커니즘

---

• 전송할 데이터가 App layer에서 Trasnport layer로 내려옴
• 여러 segment로 분할해서 send buffer에 저장
• 설정된 window size만큼 receiver측으로 segment를 한번에 전송
• segment를 receiver의 receive buffer에 저장
• sender는 전송한 segment들에 대한 ACK를 수신

TCP retransmission scenarios

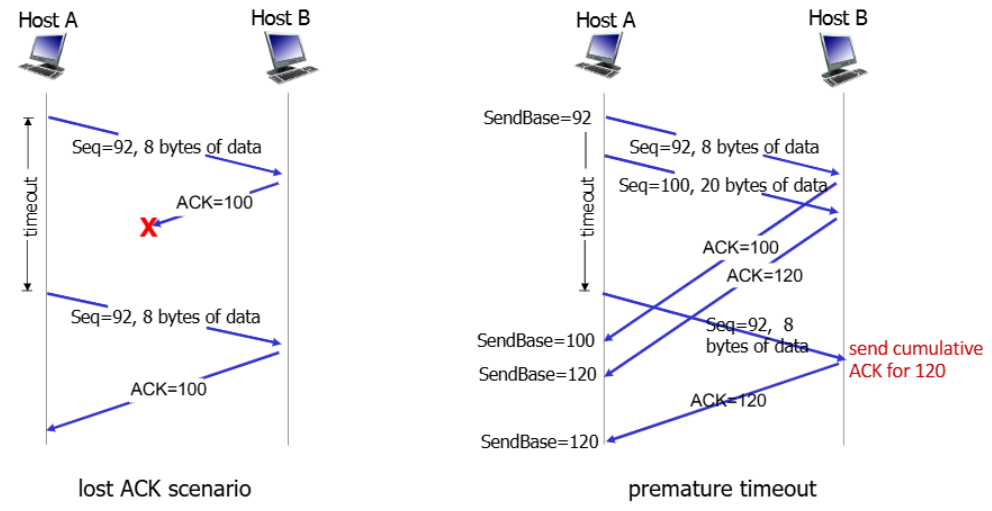

1. ACK lost

1. A가 데이터를 보내고(SEQ=92, 8바이트) B가 ACK를 전송(ACK=100)
2. 그러나 ACK 패킷이 네트워크에서 손실
3. 호스트 A는 타임아웃 후에 같은 데이터를 재전송
4. 호스트 B는 다시 ACK=100을 전송
5. 같은 데이터가 두 번 보내졌으나, TCP는 seq #를 통해 중복을 처리

2. premature timeout

1. A가 두 개의 세그먼트를 전송(SEQ=92와 SEQ=100).
2. 타임아웃이 일찍 발생 → 호스트 A는 첫 번째 세그먼트(SEQ=92)를 재전송
3. 그 사이 호스트 B는 두 세그먼트에 대해 ACK=100과 ACK=120을 전송
4. A는 타이머를 불필요하게 재시작하게 되지만, 누적 ACK 메커니즘 덕분에 결국 모든 데이터가 제대로 전송됨

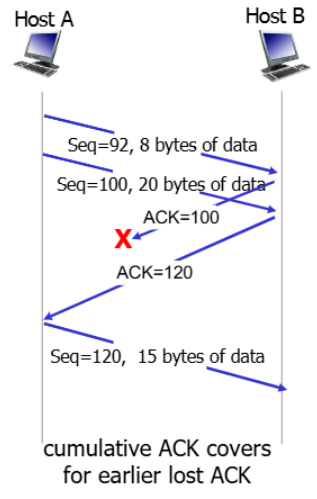

3. cumulative ACK covers for earlier lost ACK

1. A가 두 세그먼트를 전송(SEQ=92와 SEQ=100).
2. 첫 번째 세그먼트에 대한 ACK=100이 손실
3. 두 번째 세그먼트에 대한 ACK=120이 도착
4. 누적 ACK 메커니즘으로 인해 ACK=120은 이전의 모든 데이터(SEQ=92 포함)가 받아졌음을 의미
5. 따라서 손실된 ACK=100에 대한 걱정 없이 통신이 계속된다.

타임아웃을 기다리지 않고 더 빠르게 재전송 하는 방법은 없을까?

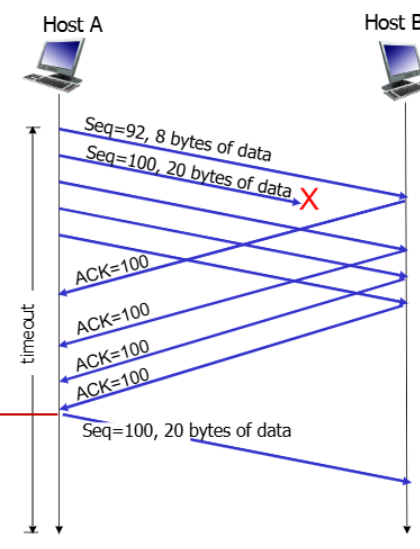

TCP Fast Retransmit

✅sender가 3 duplicate ACK를 받으면, 해당 segment가 손실되었다고 판단 → 타임아웃 기다리지 않고 즉시 재전송

3개의 같은 ACK가 아니라 3개의 “중복” ACK에 주의!!
첫 번째 정상 ACK는 포함X

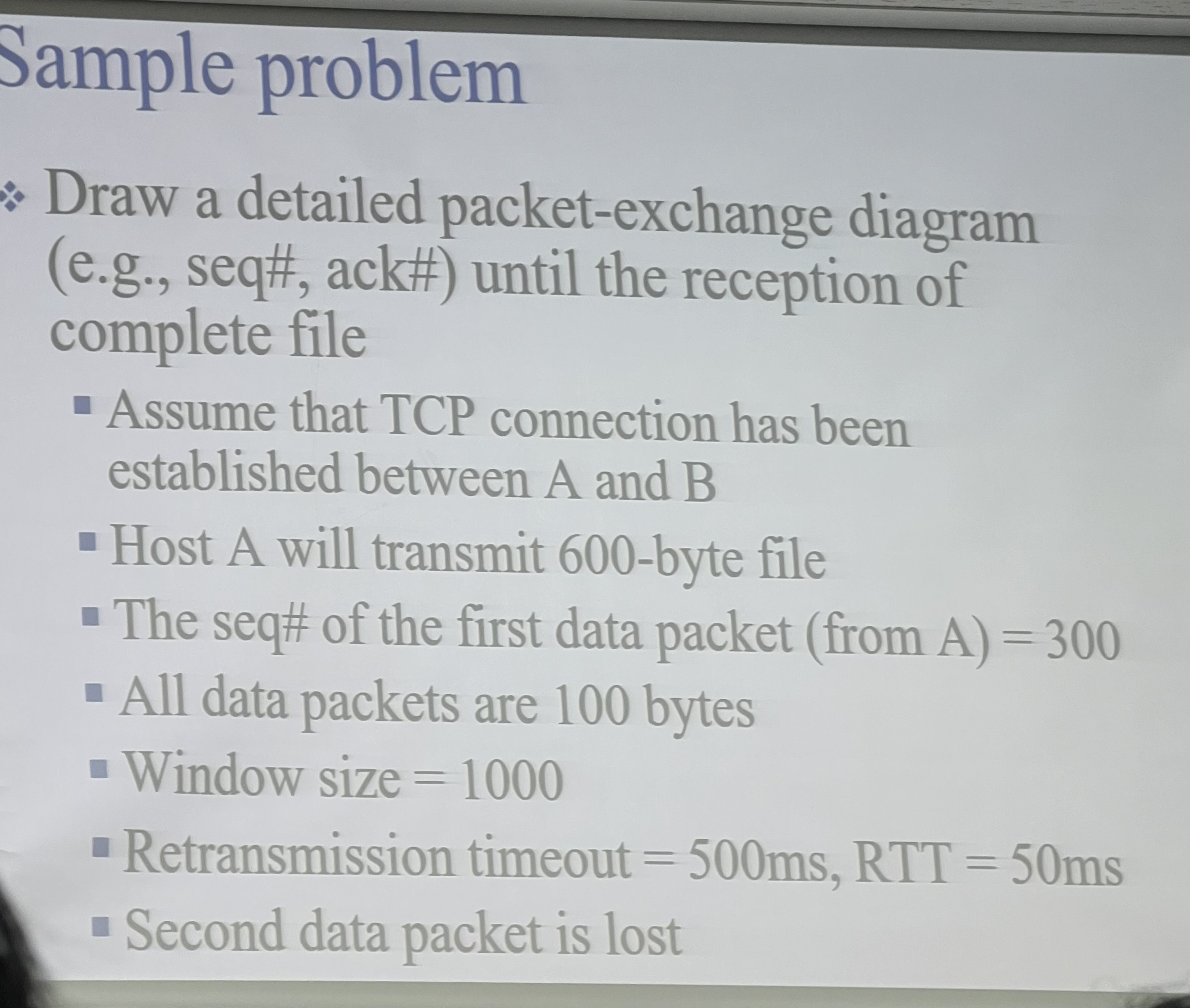

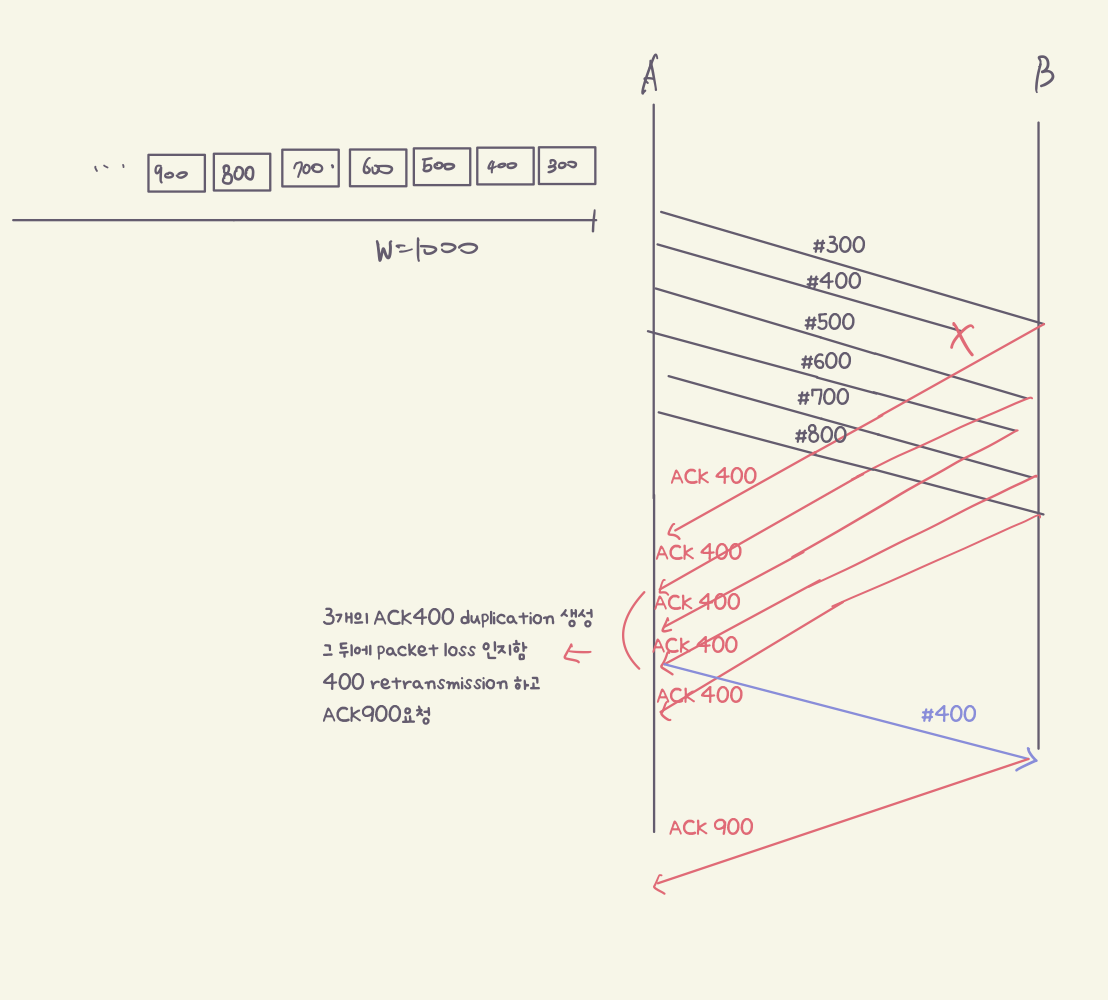

• sample problem
