프레임 할당 전략 - Operating System 10-3

🍀 운영체제 전공 수업 정리

Allocation of Frames

📚Allocation of Frames: 여러 프로세스가 동시에 실행될 때 각각에게 얼마만큼의 메모리 공간(프레임)을 줄지 정하는 것

  • 각 프로세스가 필요로하는 frame의 수는 minimum이 존재함
  • maximum은 시스템의 전체 프레임 수

  • 너무 적게 주면 page fault가 자주 발생, 너무 많이 주면 다른 프로세스가 부족해짐

  • 예시: IBM 370 - 6 pages to handle SS MOVE instruction:
    • instruction is 6 bytes, might span 2 pages
    • 2 pages to handle from - 데이터 읽기
    • 2 pages to handle to - 데이터 쓰기
    • 최소 필요 프레임: 6개 (이보다 적게 할당하면 page fault 발생)

✅두개의 allocation schemes:

  1. **fixed** allocation
  2. **priority** allocation

Fixed allocation

  • Equal allocation: 프레임과 프로세스 수에 따라 균등하게 배분하는 방법

계산 공식:

  • 총 프레임 = 100개, OS용 = 20개, 프로세스 = 5개

  • 각 프로세스 할당 = (100-20) ÷ 5 = 16개 ❌메모리 낭비 가능성 존재

  • Proportional allocation: process size에 따라 frame을 할당하는 방법

계산 공식:

  • s_i = 프로세스 i의 크기
  • S = 모든 프로세스 크기의 합
  • m = 총 사용 가능한 프레임 수

  • a_i = 프로세스 i에 할당할 프레임 수 = (s_i/S) × m

  • 예시 계산:
  • m = 62, s1 = 10, s2=127 → S = 137
    • 프로세스 1: 크기 10, 할당 = (10/137) × 62 ≈ 4 프레임
    • 프로세스 2: 크기 127, 할당 = (127/137) × 62 ≈ 57 프레임

Global vs Local Allocation

📚Global replacement: 프로세스가 모든 frame 집합에서 교체할 frame을 고름

  • 하나의 프로세스는 다른 프로세스로부터 frame을 가져올 수 있음
  • 프로세스 실행 시간이 크게 달라질 수 있음(→ 할당된 프레임의 수가 자신은 물론 다른 프로세스에 의해 영향을 받기 때문)
  • 처리량이 더 높음 - 일반적으로 사용됨

📚Local replacement: 각 프로세스가 자신에게 할당된 프레임 내에서만 교체를 수행하는 방식

  • 각 프로세스가 독립적인 프레임 집합 사용
  • 프로세스별 성능이 일관적임
  • 메모리 활용도가 떨어질 수 있음

Reclaiming Pages

global page-replacement policy를 적용하기 위한 전략이 존재

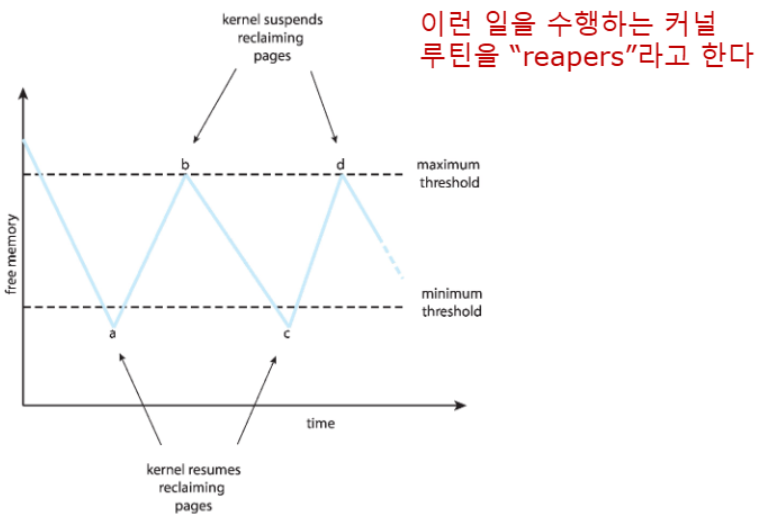

📚Reclaiming Pages: 메모리 요청이 항상 성공할 수 있도록 free frame의 수가 어떤 임계치에 도달하면 페이지 교체를 미리 실행하는 전략

✅동작 원리:

  1. threshold 모니터링: free-frame list가 특정 임계값(threshold) 이하로 떨어지면 페이지 회수 시작
  2. 미리 확보: free-frame list가 완전히 비기 전에 교체 작업 수행
  3. 연속적 서비스: 새로운 메모리 요청을 대기시키지 않고 즉시 처리 가능

alt text

Non-Uniform Memory Access

  • UMA 시스템에서는 모든 메모리 접근 시간이 동일함

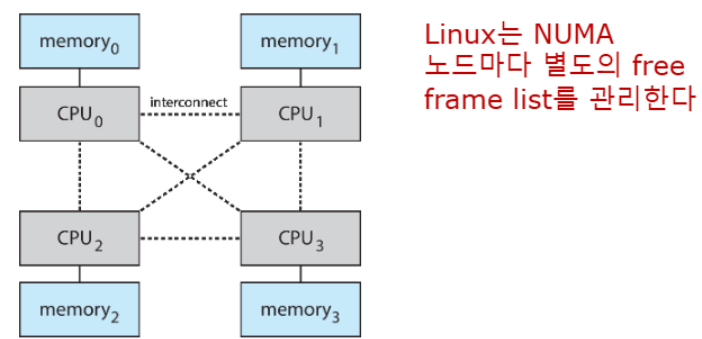

📚NUMA system:

  • CPU마다 로컬 메모리 존재
  • 로컬 메모리 접근이 원격 메모리 접근보다 빠름
  • 시스템 버스를 통해 상호 연결 alt text

✅특징:

  1. Locality: 프로세스를 해당 메모리와 가까운 CPU에서 실행
  2. 확장성: 더 많은 CPU-메모리 노드 추가 가능

☀️ Solaris의 NUMA 최적화: lgroups

  • CPU와 메모리가 가까운 거리에 위치
  • 프로세스를 같은 lgroup 내의 CPU에서 실행
  • 프로세스의 메모리를 같은 lgroup 내에 할당

Thrashing

📚Thrashing: 프로세스가 프로그램 실행보다 페이징에 더 많은 시간을 보내는 순간 - 즉, 페이지 폴트가 과도하게 발생하는 현상

만약 프로세스가 충분한 페이지가 없으면, 페이지 폴트가 급격하게 증가하게 됨

📝발생과정:

  1. page fault 발생
  2. 기존 프레임 교체
  3. 방금 교체된 프레임 필요
  4. 반복적 교체
  • 급격하게 증가하는 이유: 페이지 폴트 때문에 frame을 교체해야하고 그러면
    • CPU 효율이 떨어짐
    • OS는 CPU 사용률이 낮아 더 많은 프로세스 추가
    • 프로세스가 증가 → 더 심한 thrasing 발생

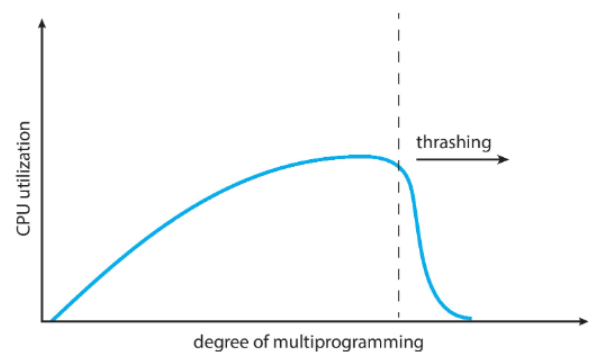

alt text

thrasing이 발생하는 순간 CPU 사용률이 급격하게 낮아짐

Demand Paging and Thrashing

Demand paging이 작동하는 이유

  • Locality Model - 같이 활발하게 사용되는 페이지의 집합
    • 프로세스가 특정 메모리 영역을 집중적으로 사용
    • 여러 지역성이 동시에 활성화될 수 있음

📝왜 Thrasing이 발생할까?:

  • Σ(size of locality) > total momory size
  • 모든 활성 프로세스의 지역성 크기 합이 전체 메모리보다 클 때 쓰래싱이 발생

✅local or priority Page Replacement로 제한적인 thrashing 해결

Local page replacement algorithm도 thrashing 문제를 완전히 해결하지는 못한다.

  • 왜냐면 어떤 프로세스가 thrashing이 일어나면 paging device가 바빠지므로 다른 프로세스는 thrashing이 아니더라도 EAT가 나빠진다

Working-Set Model

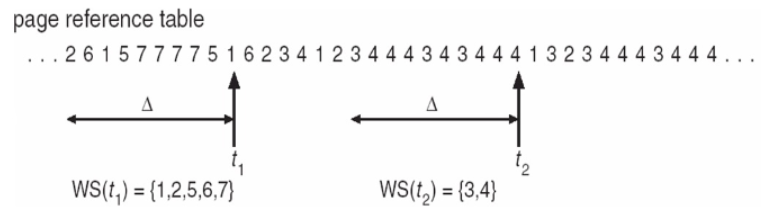

📚Working-Set Model: Page의 사용량을 측정하고 적절한 프레임 할당을 위한 model

  • Δ (Delta)(Working Set Window): 고정된 페이지 참조 횟수 (예: 10,000개 명령어)
  • WSS_i(Working Set Size): 최근 Δ번의 참조에서 사용된 고유 페이지 수
  • D: 모든 프로세스의 WSS 합계 (Total Demand Frames)

✅ D > m (사용 가능한 메모리) ⇒ 쓰래싱 발생

alt text

t1의 WSS는 5
t2의 WSS는 2

그럼 Working set을 어떻게 추적해야할까?

바로 Timer와 reference bit를 사용하여 근사치를 계산해서 추적한다.

Keeping Track of the Working Set

  • interval timer + reference bit를 이용한 근사 구현
  • 예시: Δ = 10,000, 타이머 인터럽트 = 5,000 time units
    • 각 페이지마다 1개의 참조 비트 + 2개의 히스토리 비트 = 총 3비트
    • 타이머 인터럽트 발생 → 모든 참조 비트를 히스토리 비트로 시프트
    • 모든 페이지의 참조 비트를 0으로 설정
    • 비트 중 하나라도 1이면 Working Set에 포함

Page Fault Frequency

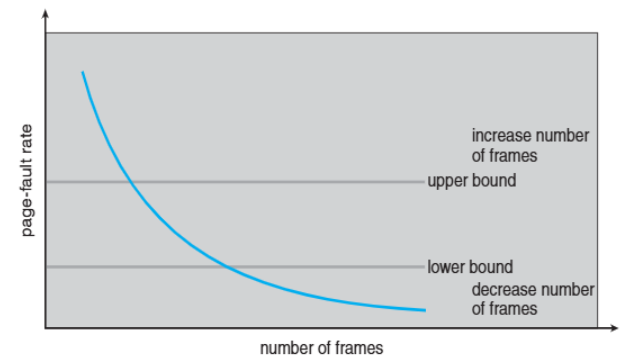

📊 Page-Fault Frequency (PFF): 실제 page fault 발생률 모니터링

  • 상한/하한 임계값 설정
  • 임계값 초과 시 프레임 조정

alt text

alt text

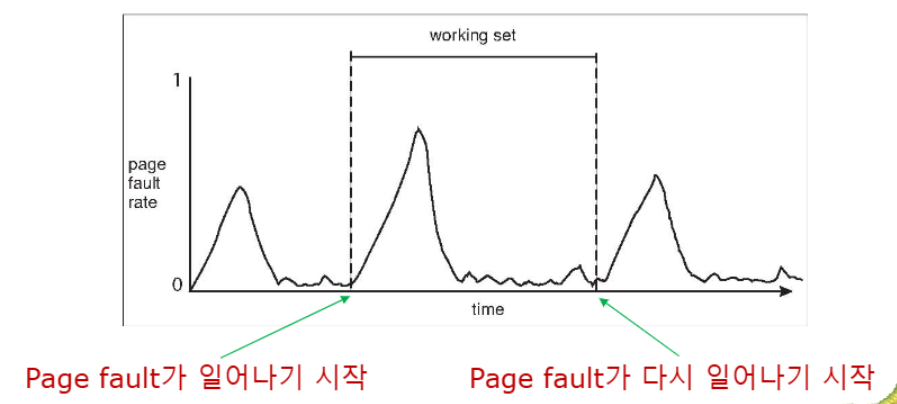

Working set and PFF

Allocation Kernel Memory

커널은 자신이 사용하는 데이터셋이 정해져 있기 때문에 allocation이 훨씬 쉬움

  • 다양한 크기의 메모리를 요청
  • 일부 커널 메모리는 연속적(특히 device I/O)

Buddy System

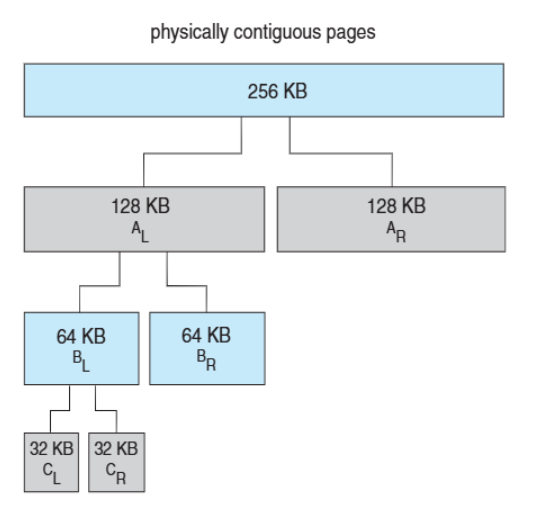

📚Buddy System: 커널 메모리를 효율적으로 관리하는 방법

✅작동원리:

  1. 고정 크기 세그먼트에서 물리적으로 연속된 페이지들을 할당
  2. 2의 거듭제곱 단위로만 메모리를 할당
  3. 요청된 크기보다 큰 다음 2의 거듭제곱으로 반올림
  4. 사용 가능한 것보다 작은 할당이 필요하면 현재 청크를 둘로 분할

alt text

  • 장점: 사용하지 않는 청크들을 빠르게 더 큰 청크로 병합 가능
  • 단점: 내부 단편화(fragmentation) 발생 (21KB 요청에 32KB 할당)

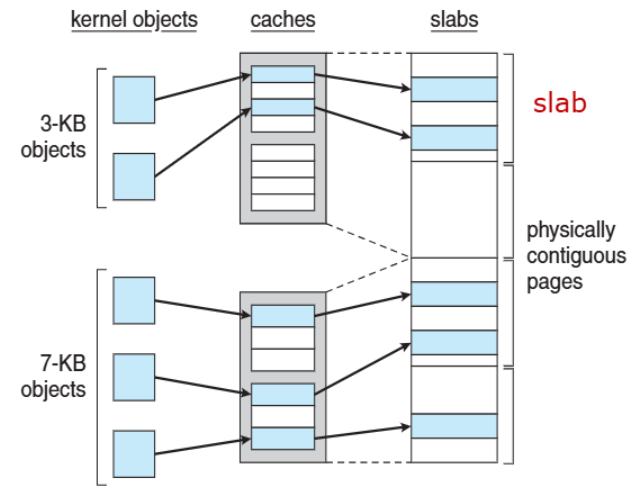

Slab Allocator (슬랩 할당자)

Buddy System의 대안 전략

  • **Slab</span.: 하나 이상의 **물리적으로 연속된 페이지
  • Cache: 하나 이상의 슬랩으로 구성
  • 각 고유한 커널 데이터 구조마다 단일 캐시 존재
  • 캐시는 객체들(objects)로 채워짐 - 데이터 구조의 인스턴스들

alt text

✅장점:

  • 단편화(fragmentation) 없음: 정확한 크기의 객체만 할당
  • 빠른 메모리 요청 만족: 미리 할당된 객체 사용

Slab Allocator in Linux

📝Linux에서 실제 사용 예시:

  • process descriptor는 struct task_struct 타입
  • 약 1.7KB의 메모리 사용
  • 새로운 태스크 생성 시 → 캐시에서 새로운 struct 할당

  • 기존의 자유로운 struct task_struct 사용

  • Slab 할당 알고리즘:
    1. Partial slab 에서 자유 struct 사용
    2. Partial이 없으면 Empty slab에서 하나 가져옴
    3. Empty slab도 없으면 새로운 Empty slab 생성

Prepaging

📚Prepaging: 프로세스 시작 시 발생하는 대량의 페이지 폴트를 줄이기 위한 기법

  • 프로세스가 참조하기 전에 필요할 것으로 예상되는 페이지들을 미리 로드
  • 예측 기반 메모리 관리 기법
  • 시작 시간 단축 vs 메모리 낭비의 트레이드오프

✅공식:

  • s개 페이지를 prepage하고, α가 실제 사용되는 비율일 때
  • 이득: s × α (저장된 페이지 폴트)
  • 손실: s × (1-α) (불필요한 페이지)
  • 조건: cost(s prepaging) < cost(s×α page fault) → prepaging wins

Page size

Page size는 시스템 성능에 큰 영향을 미치는 중요한 설계사항이다.

✅고려 요소들:

  • 단편화 ↓: 작은 페이지가 유리
  • 페이지 테이블 크기 ↑: 큰 페이지가 유리
  • 해상도 ↓: 작은 페이지가 유리
  • I/O 오버헤드: 큰 페이지가 히트에 유리, 작은 페이지가 양에 유리
  • 페이지 폴트 수 ↑: 큰 페이지가 유리
  • 지역성 ↓: 작은 페이지가 유리
  • TLB 크기와 효율성 ↑: 큰 페이지가 유리

실제 범위는 2^12(4KB)qnxj 2^22(4MB)까지

TLB Reach

📚TLB Reach: TLB가 접근할 수 있는 메모리의 양

  • TLB Reach = (TLB Size) × (Page Size)

  • 이상적으로는 각 프로세스의 working set이 TLB에 저장되어야 함
  • 그렇지 않으면 높은 페이지 폴트 발생

✅해결 방법:

  1. 페이지 크기 증가: 단편화 증가 위험 존재!
  2. 다중 페이지 크기 제공: 유연성 확보
