[CA] Chapter 11: Exploiting Memory Hierarchy(3-2) - cache for real world

⚙ Computer Architecture 공부

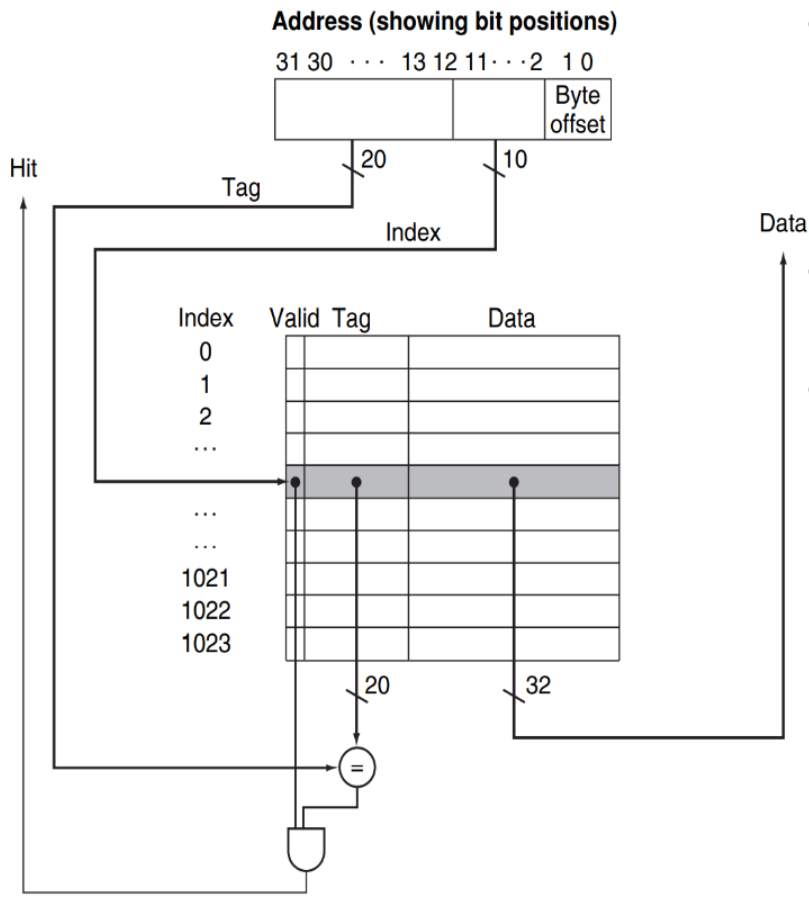

Direct Mapped Cache for Real World

---

📝주소 구조(32-bit):

• Tag (20bits): 데이터를 식별하는 고유 번호
• Index (10bits): 캐시 블록을 선택하는 번호
• Byte Offset (2bits): 블록 내에서 특정 바이트를 선택

💾Cache 구조:

• 캐시 크기: 2¹⁰ = 1024개 블록
• 블록 크기: 2² = 4바이트
• 전체 캐시 용량: 1024 × 4 = 4KB

✅캐시 접근 과정

1. Index 추출 - 주소의 11-2번째 비트를 사용하여 캐시 블록을 선택
2. Tag 비교 - 주소의 31-12번째 비트와 해당 캐시 블록의 Tag를 비교
3. Hit/Miss 판단
   • Hit: Tag가 일치하고 Valid=1이면 캐시에서 데이터 반환
   • Miss: Tag가 다르거나 Valid=0이면 메모리에서 데이터 가져와서 캐시 업데이트
4. Byte 선택: Offset(1-0번째 비트)을 사용하여 4바이트 블록 내에서 특정 바이트 선택

• Spatial Locality (공간 지역성): 캐시가 한 번에 4바이트를 가져오는 이유, 프로그램이 특정 메모리 위치에 접근하면, 그 근처의 데이터에도 곧 접근할 가능성이 높음!

GENERALIZATION Of Direct Mapped Cache

---

Direct Mapped Cache의 일반화 버전 존재

이전 예제는 정된 값들(1024블록, 4바이트)을 사용했다면, 일반화된 버전은 매개변수 n, m을 사용하여 다양한 캐시 크기와 블록 크기를 지원

• n: 캐시 블록 수를 결정 (2ⁿ blocks)
• m: block size를 결정 (2ᵐ words = 2ᵐ⁺² bytes)

1. Byte Offset 확장
   • 이전: 고정 2비트 (4bytes block)
   • 일반화: m+2 bits (2ᵐ⁺² bytes block)
2. 워드 단위 처리
   • 1 워드 = 4바이트 (32비트 시스템)
   • 블록 크기: 2ᵐ words = 2ᵐ⁺² bytes = 2ᵐ⁺⁵ bits
   • m bits: 워드 내에서 선택
   • 2 bits: 워드 내에서 바이트 선택
3. Tag 크기 계산

Tag 크기 = 32 - Index 크기 - Offset 크기
        = 32 - (n - m + 2)

📝총 Cache memory: 2ⁿ × [2ᵐ⁺⁵ + (32-n-m-2) + 1] bits

Bits in Cache

---

캐시 설계 시 실제 필요한 하드웨어 메모리 용량을 정확히 계산해야 비용과 성능을 최적화할 수 있다.

• Tag와 Valid 비트까지 포함한 총 비트 수를 계산

예제 문제 1

---

Direct Mapped Cache 조건:

• 데이터 용량: 16 KiB
• 블록 크기: 4 워드 (16 바이트)
• 주소: 32비트

전체 캐시에 필요한 총 비트 수는?

1. 총 블록 수 계산
   • 전체 데이터 크기: 16 KiB = 2¹⁴ bytes = 2¹² words
   • 각 블록 크기: 4 words = 2² words
   • 총 블록 수: 2¹² ÷ 2² = 2¹⁰ = 1024 blocks
   • Index 비트: log₂(1024) = 10 bits
2. Byte Offset 비트 계산
   • 블록 크기: 4 words = 16 bytes = 2⁴ bytes
   • Byte Offset: log₂(16) = 4 bits
3. Tag bit 계산
   • Tag = 전체 주소 - Index - Offset
   • 32 - 10 - 4 = 18 bits
4. 각 블록당 필요한 비트
   • 데이터: 4 words × 32bits = 128 bits
   • Tag: 18 bits
   • Valid: 1 bits
   • 블록당 총합: 128 + 18 + 1 = 147 bits

→ cache size: 1024 x (4 words + 18 bits + 1 bit)
= 1024 x (27bits + 18 bits + 1 bit) = 2^10x 147 = 147Kbits

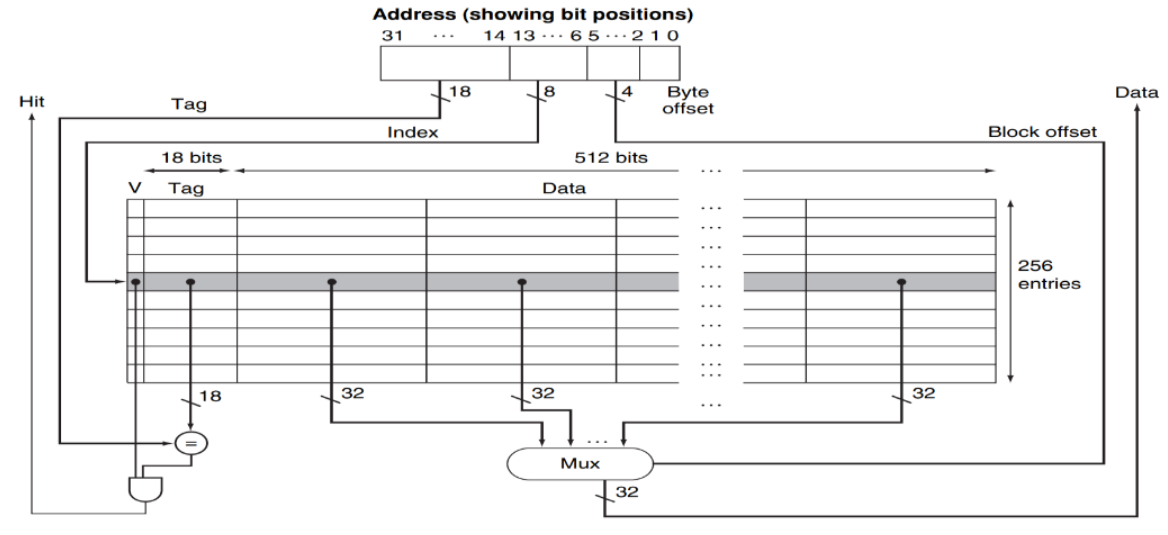

만약 Cache block size = 512bits 로 더 큰 블록이라면??

• 블록 크기: 512 bits = 64 bytes = 16 words
• 총 블록 수: 256개
• 주소: 32bits

1. 주소 분할 계산
   • 블록 수: 256 = 2⁸ → Index = 8 bits
   • 블록 크기: 64 바이트 = 2⁶ → Byte Offset = 6 bits
   • Tag: 32 - 8 - 6 = 18 bits

• 큰 블록에서는 워드 단위 접근을 위해 Offset을 두 부분으로 나눔!
  • Block Offset (상위 비트): 블록 내 워드 선택
  • Byte Offset (하위 2비트): 워드 내 바이트 선택
