[OS] Operating System(10-1): Virtual Memory, Demand Paging

🍀 운영체제 전공 수업 정리

우리가 실제로 사용하는 논리 주소는 사실 가상 주소이다.

우리가 어떤 프로그램을 돌릴 때 전체 프로그램을 사용하지는 않는다 가상메모리는 필요한 부분만 가져오기 때문!

즉, 프로그램 전체를 가져오지 말고 일부만 가져온다

• 물리적인 메모리도 적게 씀
  • 각 프로그래이 메모리를 적게 쓰기 때문에 더 많은 프로그램을 동시에 가져올 수 있다
  • I/O도 적게 사용하게 된다(전체 프로그램을 로드할 필요가 없기 때문)
  • 물리적 메모리보다 큰 프로그램도 실행 가능

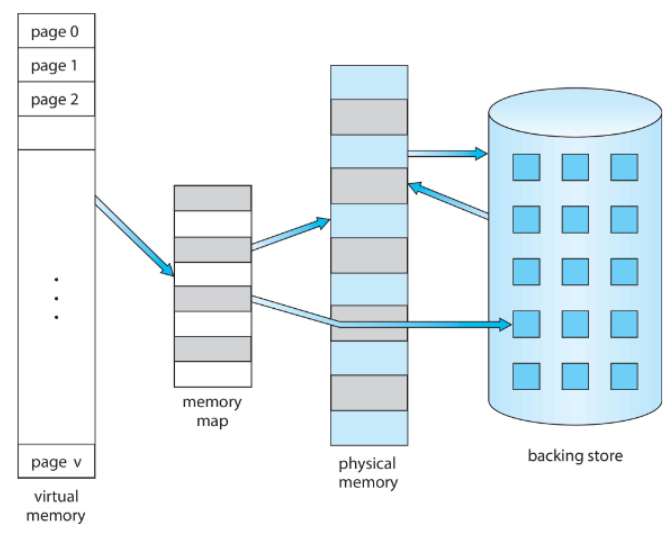

Virtual Memory

---

📚Virtual Memory: 사용자의 논리적 메모리를 물리적 메모리와 분리하는 기술

• 논리적인 메모리를 물리적인 메모리보다 많이 쓸 수 있는 것처럼 보인다.
• 여러 프로세스들과 주소를 공유할 수 있다
• 프로그램 실행을 위해 전체 프로그램이 메모리에 로드될 필요 X

🔄동작 과정:
1단계: 프로세스가 가상 주소에 접근 시도 2단계: MMU가 가상 주소를 물리 주소로 변환 3단계: 페이지가 메모리에 있으면 접근, 없으면 페이지 폴트 발생 4단계: 필요시 디스크에서 페이지를 메모리로 로드 (페이지 스와핑)

✅virtual memory 구현 방법:

• MMU (Memory Management Unit):
  • 가상 주소를 물리 주소로 변환
  • page table을 이용한 address mapping
• Demand Paging
• Demand Segmentation

자세하게는 차차 알아보자

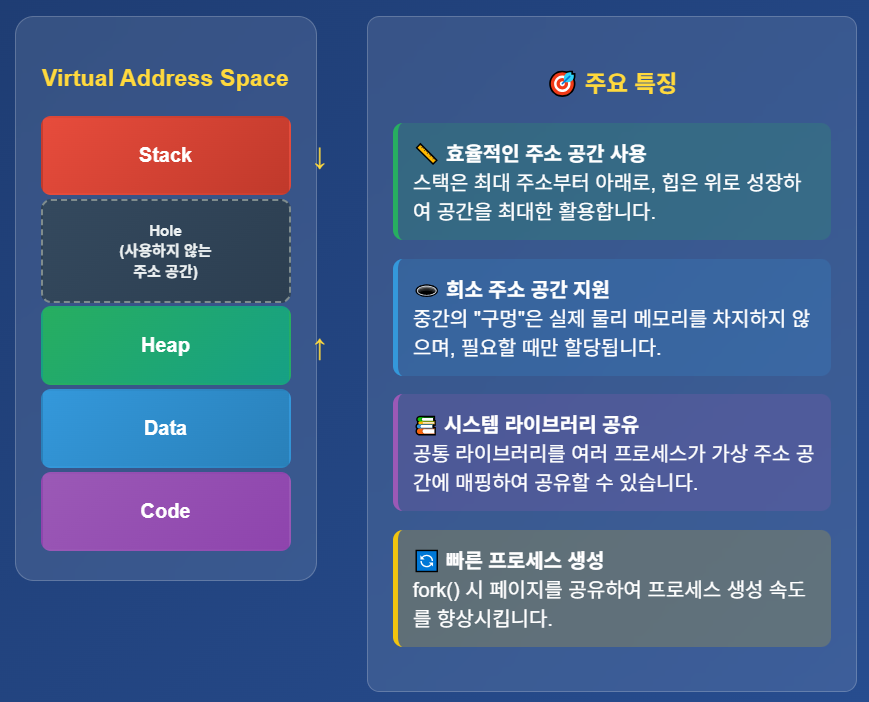

Virtual-address Space

---

• Virtual address space: 프로세스가 어떻게 메모리에 저장되는지에 대한 논리적 관점

• stack과 heap은 서로 향하는 방향으로 크기가 증가하지만 그 사이가 거대하기 때문에 거의 만날 일은 없다.

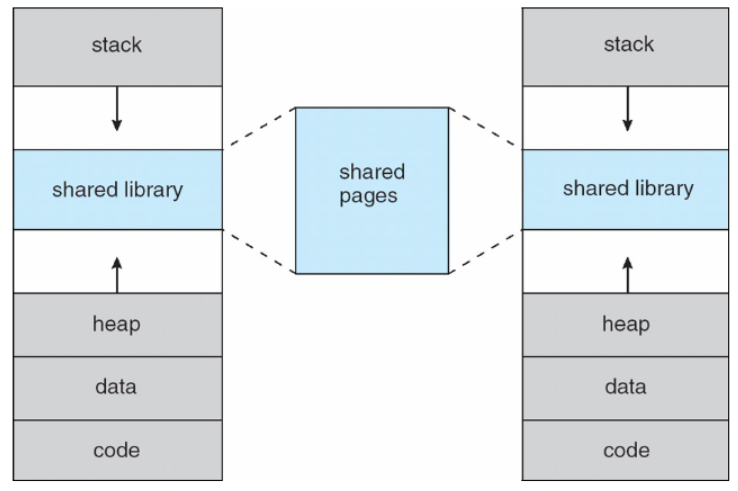

가상 메모리로 라이브러리를 공유하면 메모리 절약, 빠른 로딩의 이점 존재

Demand Paging(⭐)

---

📚Demand Paging: 프로그램의 모든 page를 처음부터 메모리에 로드하지 않고, 필요한 프로세스가 있으면 그때 불러들이는 방식

• 즉 필요한 page만 불러들이는 것
• 메모리 적게 사용, 응답 빠르고 더많은 사용자가 사용 가능
• I/O 적게 사용
• 빠른 프로그램 시작

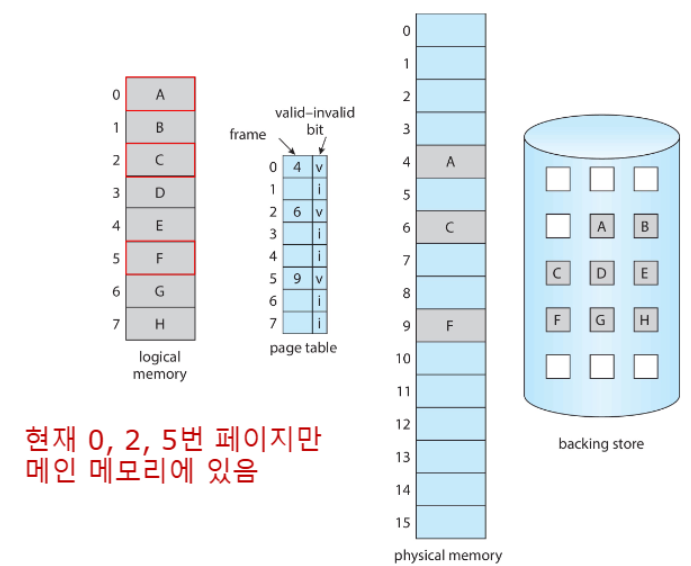

Valid-Invalid Bit

---

• Valid-Invalid Bit: 이 비트는 각 페이지가 현재 메모리에 있는지 여부를 나타냄

✅특징:

• 프로그램 시작 시 모든 page의 Valid-Invalid 비트는 i로 설정
• page가 메모리에 로드되면 i → v로, swap out 되면 v → i
• MMU가 이 bit를 검사해서 특정 페이지가 메모리에 있는지 확인
  • 페이지가 메모리에 있음(v) → 물리 주소로 변환하여 접근
  • 페이지가 메모리에 없음(i) → Page Fault 발생!

Page Fault 처리 과정

---

Page Fault: 프로세스가 현재 메모리에 없는 페이지에 접근할 때 발생하는 인터럽트

📝Page fault 발생 조건:

프로세스 메모리 접근 → MMU 주소 변환 → Valid-Invalid Bit 검사
                                           ↓
                                    [i] Invalid인 경우
                                           ↓
                                    🚨 PAGE FAULT! 🚨

✅페이지 폴트 처리 과정 (6단계)
1️⃣ 페이지 폴트 트랩 발생

CPU → MMU → 페이지 테이블 검사 → Invalid Bit 발견 → 🚨 TRAP!

• MMU가 Invalid page 접근을 감지
• trap이 발생하여 운영체제로 제어 전달
• 현재 실행 중인 명령어 중단

2️⃣ 운영체제의 참조 유효성 검사

• Invalid bit는 2가지 의미:
  1. 주소 범위 밖에 있는 경우 - 잘못된 참조 → 프로세스 종료
  2. 메모리에 없는 경우 - 정상 참조 → 계속 진행

3️⃣ 빈 프레임 찾기

• free frame 있음 → 바로 사용
• free frame 없음 → 기존 page 교체(swap out)
  • 페이지 교체 알고리즘 사용 (LRU, FIFO, Clock 등)

4️⃣ 페이지 스왑 인 (Swap In)

    디스크 I/O 스케줄링
          ↓
    backing store에서 페이지 읽기
          ↓
    찾은 free frame에 페이지 로드
          ↓
    ✅ 페이지 로딩 완료

5️⃣ 페이지 테이블 업데이트

• 페이지 테이블 엔트리 수정:

┌─────────────────┬─────────────────┐
│     변경 전      │     변경 후      │
├─────────────────┼─────────────────┤
│ Page N → ---    │ Page N → Frame M│
│ Valid Bit: i    │ Valid Bit: v    │
└─────────────────┴─────────────────┘

• 페이지 번호 → 프레임 번호 매핑 설정
• Valid-Invalid Bit를 v로 변경

6️⃣ 명령어 재실행

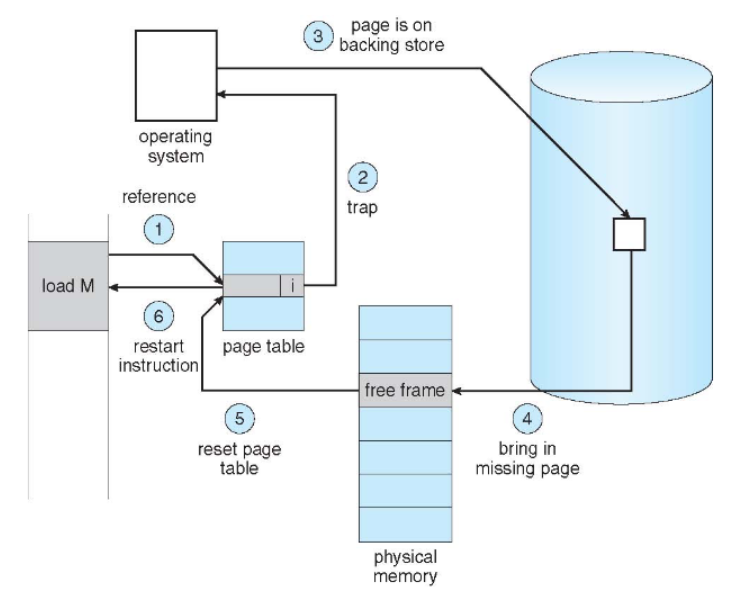

앞의 6단계를 도식화

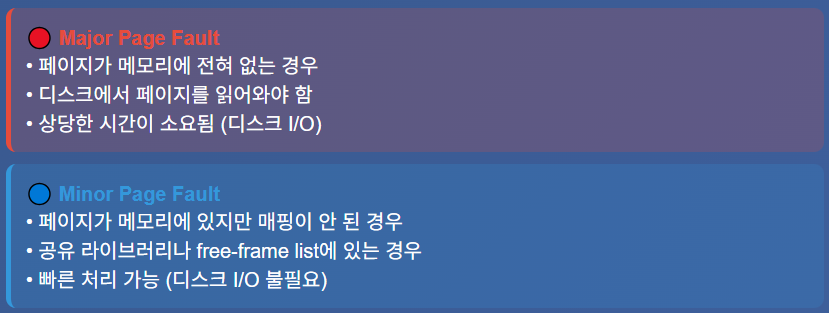

Page fault 유형

• Linux는 Minor Page Fault가 Major Page Fault보다 훨씬 많이 발생함!
  • 이는 시스템이 공유 라이브러리를 광범위하게 활용하고 있다는 증거 - 메모리 효율성이 크게 향상됨

Aspects of Demand Paging

---

1. Pure Demand Paging의 극단적인 경우
   • 프로세스가 시작할 때 메모리에 아무 페이지도 없는 상태
   • 첫 번째 명령어를 실행하려고 하면 즉시 Page Fault 발생
   • 이후 필요한 페이지들이 하나씩 메모리로 로드됨
2. Multiple Page Faults
   • 하나의 명령어가 여러 page에 접근 가능
   • 예: 메모리에서 두 숫자를 더해서 다시 메모리에 저장하는 명령어
   • 최대 4번의 page fault가 발생할 수 있음(명령어, 피연산자1, 피연산자2, 결과 저장)

Instruction Restart

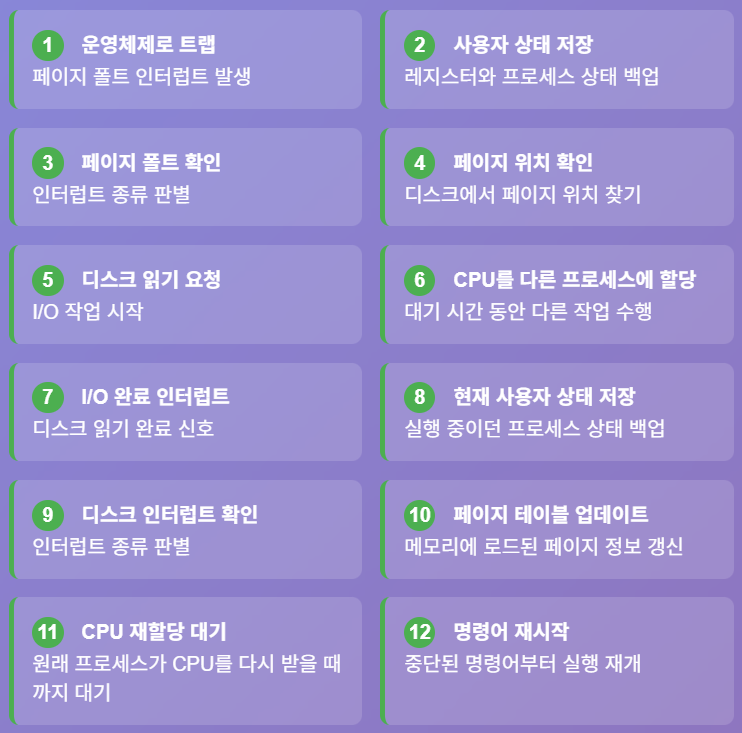

Page Fault 처리 상세 과정

Free-Frame List

---

📚Free-Frame List: page fault가 발생했을 때 새로운 페이지를 메모리에 로드할 수 있는 free fream들의 목록을 관리함

Free-Frame List 구조

✅작동 원리:

1. page fault 발생 → 운영체제가 secondary storage(보조저장장치)에서 필요한 페이지를 메인 메모리로 가져와야 함
2. Free-Frame List 활용 → 사용 가능한 free frame들의 연결 리스트를 유지
3. Zero-fill-on-demand → 프레임을 할당하기 전에 내용을 0으로 초기화 (보안상 이유)
   • Zero-fill-on-demand가 중요한 이유는 이전 프로세스가 사용했던 메모리의 민감한 정보(패스워드, 개인정보 등)가 새로운 프로세스에게 노출되는 것을 방지하기 위함
4. secondary storage에서 페이지 로드

Memory Compression

---

📚Memory Compression: paging 대신 사용되는 메모리 관리 기법, 여러 프레임의 내용을 압축하여 하나의 프레임에 저장함으로써 메모리 사용량을 줄이는 방법

✅작동과정:

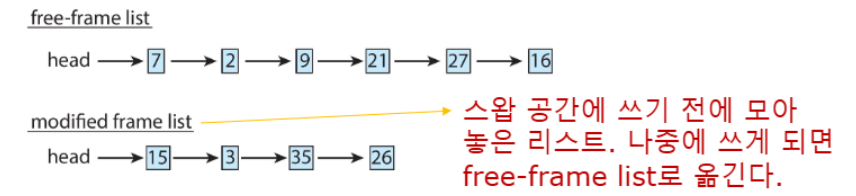

• 초기 상태: Free-frame list에 6개의 프레임 (7, 2, 9, 21, 27, 16)

• Modified frame list: 수정된 페이지들 (15, 3, 35, 26)이 스왑 공간에 써질 예정

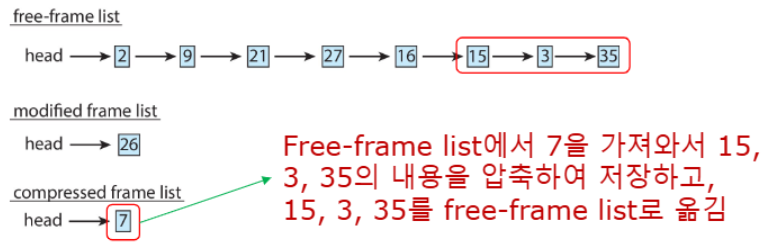

• 압축 과정:
  • 프레임 15, 3, 35의 내용을 압축하여 프레임 7에 저장
  • 압축된 프레임들(15, 3, 35)을 다시 free-frame list로 반환

3개 frame의 데이터를 1개 frame에 저장하여 메모리 효율성 증가!

• 📱 Android & iOS - Swapping/Paging 대신 Memory Compression 사용
• 💻 macOS & Windows 10 - Memory Compression 지원 (macOS는 SSD 기반 페이징보다 빠름)

Performance of Demand Paging

---

Demand Paging에서 page fault가 발생했을 때 처리되는 세 가지 주요 활동:

1. Service the Interrupt - 수백 개의 명령어 실행 (빠름)
2. Read the page - 디스크에서 메모리로 데이터 로드 (매우 느림)
3. Restart the process - 적은 양의 시간 소요 (빠름)

Page Fault Rate

• p = Page Fault Rate (0 ≤ p ≤ 1)
• p = 0: 페이지 폴트 없음 (이상적)

• p = 1: 모든 메모리 접근이 페이지 폴트 (최악)

• EAT(Effective Access Time)

EAT = (1 - p) × memory_access_time + p × page_fault_service_time

Demand Paging Example

---

예제:

• Memory access time = 200ns
• Average page-fault service time = 8ms
• EAT = (1 - p) x 200 + p x (8ms)
  = (1 - p) × 200 + p × 8,000,000ns
  = 200 + p x 7,999,800

• → EAT는 p에 비례!

• 만약 1,000번 중 1번 페이지 폴트 발생 시(p=0.001)
• EAT = 200 + 0.001 × 7,999,800 = 8,200ns = 8.2ms ❌이는 정상 속도(메모리 접근 속도=200ns)보다 40배 느려진 속도!

🎯위 예제에서 성능 저하를 10% 이하로 유지하려면:

220 > 200 + 7,999,800 × p
= 20 > 7,999,800 × p

→ p < 0.0000025

✅400,000번의 메모리 접근 중 1번 미만의 페이지 폴트만 허용 가능!

Demand Paging Optimizations

---

Demand Paging의 최적화 기법은 4가지가 있다.

1. Swap space I/O 최적화
   • Swap space가 file system 보다 빠름(동일한 device라도 성능 차이 발생)
     • 더 큰 chunk 단위로 할당
     • 파일 시스템보다 적은 관리 오버헤드
2. 프로세스 이미지 전체 복사
   • 프로세스 전체를 시작 전(로드 시점)에 swap space에 복사
     • 이후 page in/out을 swap space에서 수행
     • 구형 BSD Unix에서 사용
3. 바이너리에서 직접 Demand Paging
   • 프로그램 바이너리에서 직접 페이지를 요청
     • 프레임 해제 시 paging out 대신 discard
     • Solaris와 현재 BSD에서 사용
   • Anonymous Memory만 스왑 공간 사용:
     • file과 연관되지 않은 메모리(Stack, Heap)
     • 수정되었지만 아직 파일에 쓰여지지 않은 메모리
4. 모바일 시스템 최적화
   • 스와핑을 지원하지 않고 파일시스템을 사용하거나 메모리 압축 기법 사용

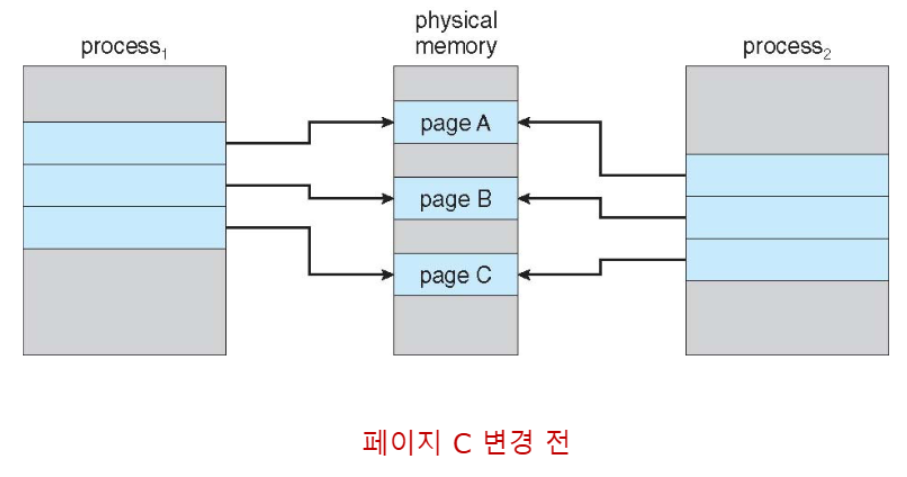

Copy-on-Write(COW)

---

📚Copy-on-Write(COW): 부모와 자식 프로세스가 초기에는 같은 페이지를 공유하다가, 어느 한쪽이 페이지를 수정할 때만 복사본을 만드는 효율적인 메모리 관리 기법

• 효율적인 프로세스 생성 - 수정된 페이지만 복사
• 빠른 fork() 실행 - 전체 메모리 복사 X
• 메모리 절약

• vfork(): fork()의 변형으로, 부모 프로세스를 일시 중단하고 자식이 cow를 사용하여 부모의 주소 공간을 공유 (ex: Linux, macOS, BSD Unix에서 지원)
  • exec() 호출 전까지 효율적인 메모리 사용
