[OS] Operating System(5-3): Scheduling: Linux,Window

🍀 운영체제 전공 수업 정리

Linux Scheduling Through Version 2.5

---

2.5 이전에는 표준 UNIX 스케줄링 알고리즘의 변형을 사용, 2.5부터는 상수 시간 O(1) 스케줄링 시간을 가진 알고리즘으로 전환

• O(1) scheduling time: 상수 알고리즘 ✅특징:
  1. Preemptive, priority based
  2. 우선순위가 2가지로 나뉨
• 1~99: real-time class(낮은 숫자 = 높은 우선순위 주의!)
• 100~140: conventional class
  1. 전역 우선순위 매핑
• 숫자가 낮을수록 높은 우선순위
• 우선순위가 높을수록 더 큰 시간 할당량(quantum)을 받음
  1. 태스크 상태 관리
• 시간 할당량이 남아있으면 태스크는 active(실행 가능)
• 시간 할당량을 모두 사용하면 expired(다른 태스크가 모두 시간 할당량을 사용할 때까지 실행 불가)

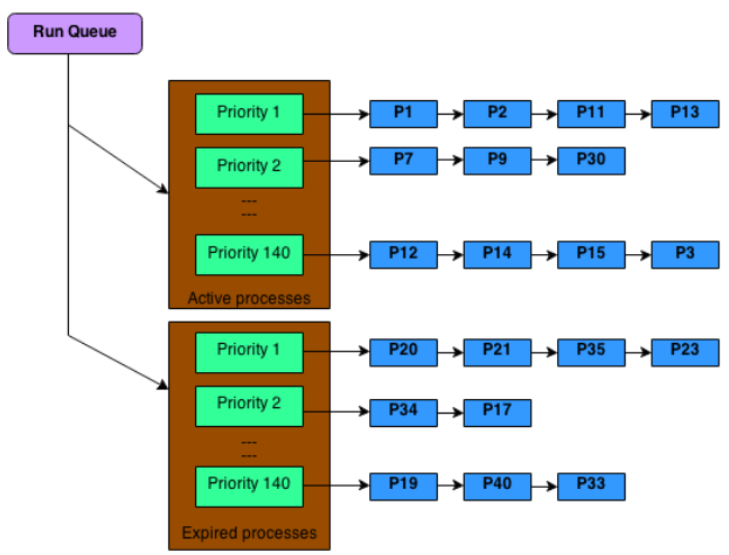

  1. runqueue 데이터 구조
• 각 CPU마다 존재하는 실행 가능한 태스크 추적 구조
• 두 개의 우선순위 배열 (active, expired)
• 태스크는 우선순위로 인덱싱됨
• active 배열이 비면 active와 expired 배열을 교체

O(1) 스케줄러는 효율적으로 작동했지만, 인터랙티브 프로세스에 대한 응답 시간이 좋지 않았음

Linux Scheduling in Version 2.6.23+

---

앞의 linux O(1) 스케줄러 이후 2.6.23부터는 CFS를 도입

📚Completely Fair Scheduler(CFS):

• CFS는 우선순위를 직접 할당하지 않고 virtual run time에 따라 동적으로 조정
• runnable 태스크 중에서 virtual run time이 가장 작은 것을 먼저 실행
• → 고정된 시간 할당 대신 CPU 시간의 비율에 기반한 스케줄링

Sheduling Classes

리눅스 커널에서 다양한 프로세스랑 스레드를 관리하기 위한 프레임 워크 기본적으로, Linux Scheduling은 Scheduling class에 의존하여 작용

• 각 클래스는 특정 우선순위를 가진다
• 스케줄러는 가장 높은 스케줄링 클래스에서 가장 높은 우선순위 태스크를 선택
• 기본적으로 2개의 클래스가 포함되며 추가 확장 가능:
  • Defalut(CFS)
  • real-time(RT)

virtual run time과 nice value란??

• virtual run time: 프로세스가 CPU를 사용한 시간을 추적하는 매트릭 → 단순히 물리적 실행시간 X, 우선순위(nice value)에 따라 가중치 적용된 시간
• CFS는 각 태스크별로 virtual run time을 vruntime 변수에 저장
• 가장 낮은 vruntime값을 가진 태스크를 다음에 실행할 테스크로 선택함
• 태스크가 실행되면 실행 시간에 따라 vruntime이 증가
  • 많은 CPU 시간을 사용한 프로세스는 우선순위가 낮아짐
  • 적은 CPU 시간을 사용한 프로세스는 우선순위가 높아짐
• nice value: nice value는 -20부터 +19까지의 범위를 가진다
• nice value↓(-20) = 우선순위↑
• nice value↑(+19) = 우선순위↓

• 기본값은 0

• nice value는 대상 지연(target latency)계산에 적용된다
  • target latency: 모든 실행 가능한 task가 적어도 한 번은 실행되어야 하는 시간 간격(= 응답 시간)
  • 활성 task 수가 증가하면 각 task의 timeslice(=context switching)이 짧아짐 → target latency 증가
• nice value에 따라 decay계수가 결정
  • decay 계수: 실제 실행 시간에서 가상 실행 시간으로 변환할 때 적용되는 계수
  • 우선순위가 낮을수록(=값이 클수록) decay 계수가 높아진다
  • nice = 0인 경우, 가상 실행 시간 = 실제 실행 시간

리눅스는 POSIX.1b 표준에 따라 실시간 스케줄링을 지원

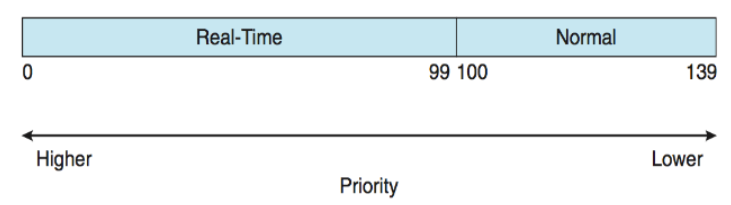

• 실시간 작업과 일반 작업을 글로벌 우선순위 체계로 통합
• nice value -20: 글로벌 우선순위 100에 매핑 (가장 높은 일반 우선순위)
• nice value 0: 글로벌 우선순위 120에 매핑 (기본 우선순위)
• nice value +19: 글로벌 우선순위 139에 매핑 (가장 낮은 우선순위)

• 리눅스는 load balancing 뿐만 아니라 NUMA-aware도 지원함

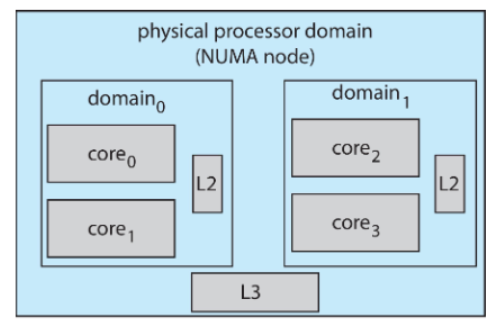

  Scheduling Domain

• Scheduling Domain: load balacing이 가능한 CPU 코어의 집합
• domain은 공유하는 자원(ex: 캐시 메모리)에 따라 구성된다
• 또한 스레드가 도메인 간에 migration되는 것을 방지

스레드가 다른 노드로 migration되면 여러 문제가 발생!

1. Cold Cache 문제:
   • 새 노드의 캐시는 스레드의 데이터를 포함X → 캐시를 다시 채우는데 시간 소요
2. 원격 메모리 접근 증가:
   • 스레드가 원래 할당된 노드의 메모리를 계속 사용하면 원격 접근 발생
   • → 메모리 접근 지연 시간이 증가함

캐시 L1은 각 CPU코어에 전용으로 할당
L2는 코어별 또는 코어 쌍별로 할당
L3는 NUMA 노드 전체가 공유

Window Scheduling

---

📚Window Scheduling: 우선순위 기반 선점 스케줄링

✅스레드 실행 조건:

1. 블록(block) 상태가 되었을 때 (예: I/O 작업 대기)
2. 할당된 시간 할당량(time slice)을 모두 사용했을 때
3. 더 높은 우선순위의 스레드에 의해 선점되었을 때
4. 스레드가 종료되었을 때

• real-time 스레드는 non-real-time(일반) 스레드를 선점 가능

윈도우는 32-level의 우선순위 scheme가 있다

• Variable class: 1-15
• real-time class: 16-31
• 우선순위 0은 메모리 관리 스레드

• 숫자가 클수록 우선순위가 높다(리눅스와 차이점 주의)

• 각 우선순위마다 별도의 Queue(=ready queue)가 존재
• 실행 가능한 스레드가 없으면 idle thread가 실행

Windows Priority Classes

---

window OS는 두 단계의 우선순위 체계를 사용

1. Priority Class: 프로세스에 할당되는 우선순위
2. Relative Priority: 같은 Priority Class 내에서 스레드에 할당되는 우선순위

Priority Class

1. REALTIME_PRIORITY_CLASS: 가장 높은 우선순위
2. HIGH_PRIORITY_CLASS
3. ABOVE_NORMAL_PRIORITY_CLASS
4. NORMAL_PRIORITY_CLASS: 일반적인 애플리케이션의 기본 우선순위
5. BELOW_NORMAL_PRIORITY_CLASS
6. IDLE_PRIORITY_CLASS: 시스템이 Idle 상태일 때만 실행되는 가장 낮은 우선순위

• Real-time을 제외한 모든 Priority Class는 가변적 → 시스템이 필요에 따라 우선순위 조정 가능

Relative Priority

1. TIME_CRITICAL: 같은 클래스 내에서 가장 높은 우선순위
2. HIGHEST
3. ABOVE_NORMAL
4. NORMAL: 기본 우선순위
5. BELOW_NORMAL
6. LOWEST
7. IDLE: 같은 클래스 내에서 가장 낮은 우선순위

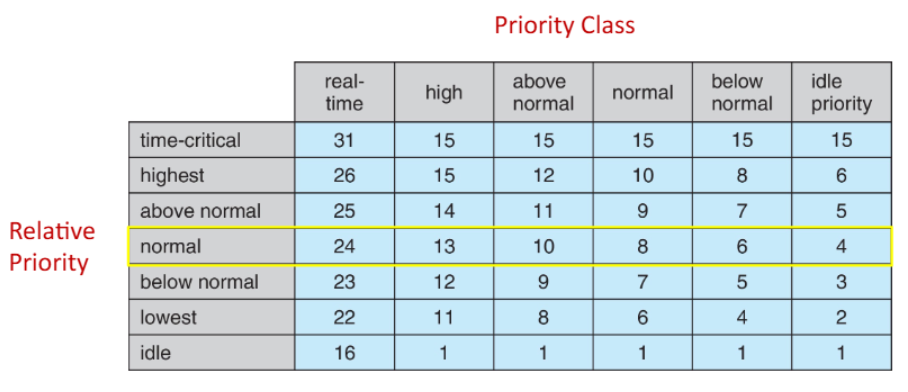

• Priority Class + Relative Priority = 숫자 우선순위(Numeric Priority)

✅윈도우는 다음과 같은 경우에 우선순위를 동적으로 조정:

1. quantum 만료: 우선순위 하락, 기본 우선순위보다 낮아지지는 않음
2. 대기 상태 발생: 스레드가 아무것도 안하고 있으면 우선순위 상승(Variable class에 속한 task만 해당, 키보드I/O>디스크I/O)
3. Foreground window: 사용자가 현재 활성화한 창은 3배의 우선순위 부스트를 받음
   • Varialbep priority 스레드가 I/O 작업을 기다리면 디스패처가 우선순위를 상승 → I/O-bound 스레드가 CPU-bound 스레드보다 우선시됨을 의미

UMS(User-Mode Scheduling)

Window 7부터는 User-Mode Scheduling(UMS)이 추가됨

✅UMS 특징:

• 애플리케이션이 커널과 독립적으로 스레드를 생성하고 관리
• 대량의 스레드를 처리할 때 훨씬 효율적
• UMS 스케줄러는 C++ Concurrent Runtime(ConcRT) 프레임워크와 같은 프로그래밍 언어 라이브러리에서 제공

Algorithm Evaluation

---

운영체제에서 CPU 스케줄링 알고리즘을 선택하는 것은 시스템 성능에 큰 영향을 미치는 중요한 결정이다

✅스케줄링 알고리즘 선택 과정:

1. 평가 기준 설정
2. 알고리즘 평가
3. 최적 알고리즘 선택

✅CPU 스케줄링 알고리즘 평가 방법:

1. Deterministic modeling
2. Queueing models
3. Simulations
4. Implementation

Deterministic modeling

---

📚Deterministic modeling: 분석적 평가(analytic evaluation) 유형

• 특정한 미리 정의된 워크로드에 대해 각 알고리즘의 성능을 정확히 계산
  • 간단하고 빠른 평가 방법
  • 정확한 입력값이 필요하며, 해당 입력에만 적용 가능
  • 주로 평균 대기 시간과 같은 성능 지표를 계산

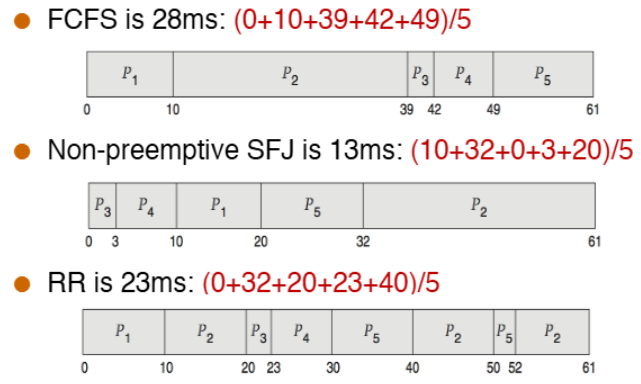

1. FCFS-average waiting time = 28ms
2. Non-preemptive SJF-average waiting time = 13ms
3. RR-average waiting time =23ms

❌특정 워크로드에 대해서만 성능을 평가해서 다양한 조건에서의 알고리즘 성능을 일반화하기 어려움

Queueing Models

---

📚Queueing Models: 프로세스의 도착과 CPU 및 I/O 버스트를 확률적으로 표현하는 방법

✅특징:

• 지수 분포(exponential distribution)를 사용하고 평균값(mean)으로 표현
• 처리량, 자원 활용률, 대기 시간 등의 성능 지표 계산

Little’s Formula

---

📚Little’s law: ‘$n = λ * W$’ = 안정 상태에서 시스템 내의 평균 프로세스 수(n)는 도착률(λ)과 평균 대기 시간(W)의 곱과 같음

• $n$ = queue length의 평균(jobs)
• $W$ = queue에서의 평균 wating time(sec)
• $λ$(도착률) = queue에 도착하는 평균량(jobs/sec)

  ex: 초당 7개의 프로세스가 도착, queue에 14개 프로세스가 있다면 평균 wait time은??
  n = 14, λ = 7 → $W = n/λ = 2(sec)$

❌실제 시스템의 복잡성을 완전히 반영X

Simulations

---

Queue model보다 Simulations이 더 정확함

• 컴퓨터 시스템의 프로그래밍 모델을 사용
• 시간을 변수로 취급 → 알고리즘 성능 통계 수집

✅simulation data 수집 방법:

1. Random number generator
   • 확률에 따라 이벤트 생성
2. Distributions of mathematically(수학적)/empirically(경험적)
   • 수학 공식으로 정의된 분포
   • 실제 시스템을 관찰해 얻은 경험적 데이터
3. Trace tapes
   • 실제 시스템에서 발생한 이벤트 기록

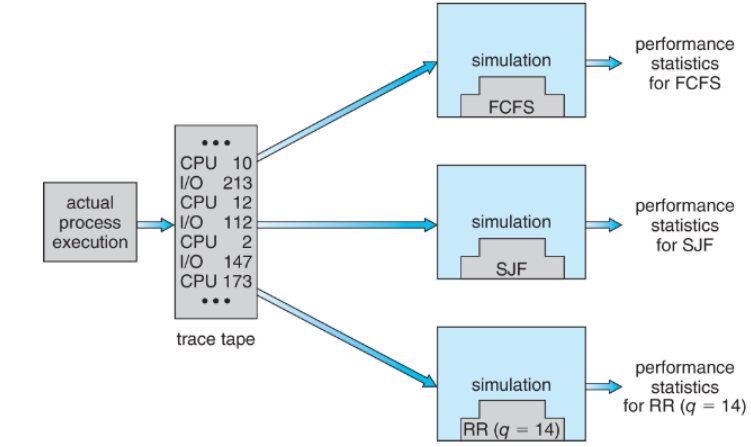

1. 트레이스 테이프나 생성된 데이터를 입력으로 받음
2. 여러 알고리즘(FCFS, SJF, RR 등)에 대해 동일한 입력으로 시뮬레이션 실행
3. 각 알고리즘의 성능 통계(CPU 사용률, 대기 시간, 응답 시간, 처리량 등) 수집
4. 결과 비교를 통해 특정 워크로드에 가장 적합한 알고리즘 선정

Implemenation

---

Simulation으로 알고리즘의 성능을 충분히 평가해도 실제 시스템에서 동작은 다를 수 있다 Implemenation: 최종적으로 실제로 구현하고 테스트해봐야 함

• 가장 정확한 성능 평가 방법
• 높은 비용과 위험이 수반됨
• 실제 환경의 모든 변수를 고려할 수 있음

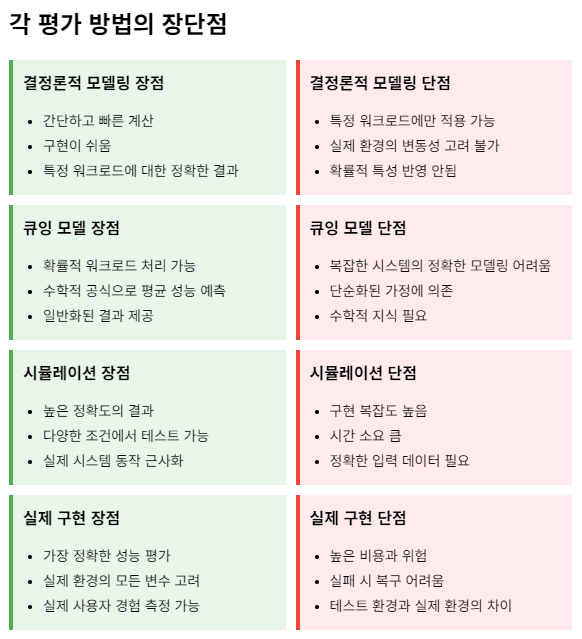

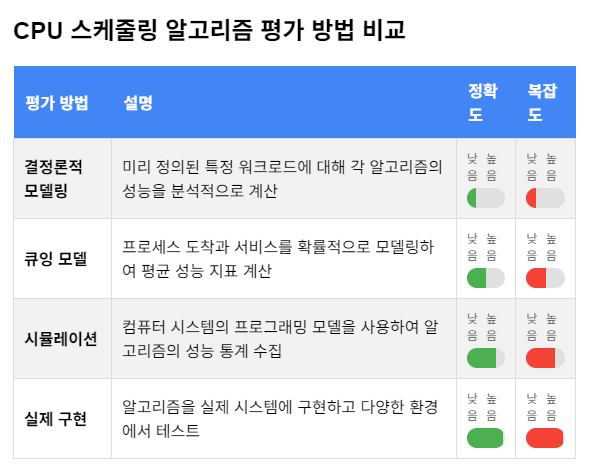

📝4가지 평가 방법 비교
