[OS] Operating System(6-1): Critical section, peterson, Synchronization Hardware

🍀 운영체제 전공 수업 정리

프로세스들이 동시에 실행되면서 생기는 문제가 있다

여러 프로세스가 공유 데이터에 접근할 떄 데이터 불일치 문제가 발생한다

그래서 데이터의 일관성을 위해서는 olderly execution을 보장하는 메커니즘이 필요

이에 대한 예시로 Producer-Consumer Problem이 있다

Producer-Consumer Problem

• Producer: 데이터를 생산해서 버퍼에 저장
• Consumer: 버퍼에서 데이터를 가져와 사용
• 버퍼는 한정된 크기, 가득 찼을 때 생산자는 대기해야하고, 비어있을 때 소비자는 대기
• counter변수: 현재 버퍼에 있는 아이템의 수를 추적

Producer code

while (true) {
    /* produce an item in next_produced */

    while (counter == BUFFER_SIZE)
        ; /* do nothing */ // "busy waiting"

    buffer[in] = next_produced;
    in = (in + 1) % BUFFER_SIZE;
    counter++;
}

• 생산자는 버퍼가 가득 찼는지 확인하고(counter == BUFFER_SIZE), 가득 찼다면 대기
• 공간이 있으면 아이템을 버퍼에 추가하고, in 포인터를 다음 위치로 이동

Consumer code

while (true) {
    while (counter == 0)
        ; /* do nothing */ // "busy waiting"

    next_consumed = buffer[out];
    out = (out + 1) % BUFFER_SIZE;
    counter--;

    /* consume the item in next_consumed */
}

Race Condition

---

📚Race Condition: 두 개 이상의 프로세스가 동시에 공유 데이터에 접근하려고 할 때, 접근 순서에 따라 실행 결과가 달라질 수 있는 상황
→ 이로 인해 데이터 불일치 발생!

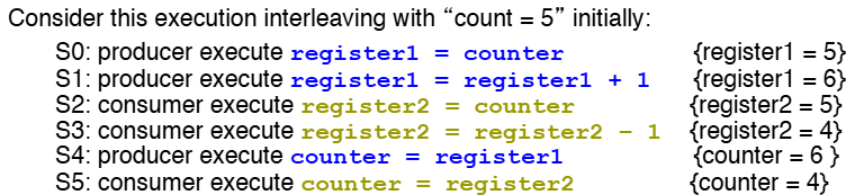

counter 예시

counter++와 counter--는 실제로 원자적이지 않다. 기계어로 번역하면 다음과 같다.

• counter++:

load:   register1 = counter
inc:    register1 = register1 + 1
store:  counter = register1

• counter--:

load:   register2 = counter
dec:    register2 = register2 - 1
store:  counter = register2

정상결과는 5이어야함
하지만 이 두 명령어는 동시에 실행되기 때문에 데이터 불일치가 발생!

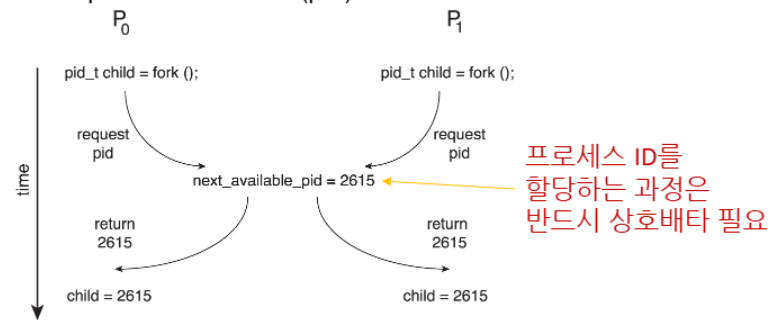

fork() 예시

• 프로세스 P0, P1이 fork()로 자식 프로세스를 생성했을 때, 동시에 호출하게 되면 동일한 PID를 받게 된다
• 이는 동일한 PID가 두 개의 서로 다른 프로세스에 할당되는 문제를 발생한다.

• 이러한 문제는 mutual exclusion(상호배제)이 필요하다

Critical Section

---

📚Critical Section: 여러 프로세스가 공유하는 데이터나 자원에 접근하는 코드 영역(접근만이 아니라 사용해야함)

• 이 영역에서는 한 번에 하나의 프로세스만 실행됨
• Critial Section에서 프로세스는 공유 변수 변경, 테이블 업데이트, 파일 쓰기 등의 작업을 수행

✅프로세스의 일반적인 구조:

do {
    entry section       // 진입 영역
    critical section    // 임계 영역
    exit section        // 퇴출 영역
    remainder section   // 나머지 영역
} while (true);

• entry section: critical section에 들어가기 위한 허가를 요청하는 부분
• critical section: 공유 자원에 접근하는 부분
• exit section: 임계영역 벗어날 때 실행되는 부분
• remainder section: 그 외 나머지 코드 부분

Critical Section solution

---

1. Mutual Exclusion
   • 한 프로세스가 임계영역에서 실행 중이면, 다른 어떤 프로세스도 임계영역에서 실행 X
2. Progress
   • 임계영역에서 실행 중인 프로세스가 없고, 몇몇 프로세스들이 임계영역에 들어가길 원한다면, 다음에 어떤 프로세스가 임계영역에 들어갈지 결정하는 것이 무한정 연기되어서는 안 되게끔 해야함
3. Bounded Waiting
   • 프로세스가 임계영역에 들어가기 위한 요청을 한 후, 그 요청이 허용되기 전에 다른 프로세스들이 임계영역에 들어갈 수 있는 횟수에 한계가 있어야함
   • starvation(기아 현상)을 방지하기 위함

Critical Section Handling in OS

---

운영체제에서 임계영역을 처리하는 방법은 커널이 선점형(preemptive)인지 비선점형(non-preemptive)인지에 따라 다르다.

• Preemptive Kernel
  • 프로세스가 커널 모드에서 실행 중일 때도 프로세스를 preemptive 가능
  • 즉, 높은 우선순위의 프로세스가 현재 실행 중인 프로세스를 중단시키고 CPU를 차지할 수 있다
  • 단점: SMP(Symmetric Multi-Processing) 아키텍처에서 설계하기 어렵다
• Non-preemptive Kernel
  • 프로세스가 커널 모드를 빠져나가거나, 블록 또는 자발적으로 CPU를 양보할 때까지 실행 된다.
  • 커널 모드에서 실직적인 race condition이 없다.
  • 단점: 실시간 프로그래밍에 적합하지 않음

단일 코어 시스템에서는 interrupt disabling을 사용해서 critical section을 보호할 수 있다.
→ 하지만 다중코어/프로세스 에서는 효율성이 떨어져서 쓰지 않는다.

• 그래서 preemptive kernel을 선호!!

Peterson’s Solution

---

📚Peterson’s Solution: 임계영역 문제를 해결하는 대표적인 알고리즘

• 현대 아키텍처에서는 별로이지만, 알고리즘적 접근법으로는 훌륭함

✅주요 특징:

• 두 개 프로세스를 대상
• 기계어 load, store 명령이 atomic이라고 가정
  • atomic: 바뀌지 않는 성질
• 두 개의 프로세스는 두 개의 변수를 공유:
  • int turn: 어떤 프로세스의 차례인지
  • boolean flag[2]: 각 프로세스가 임계영역에 들어갈 준비가 되었는지

✅알고리즘 구현:

while (true) {
    flag[i] = true;       // 나 임계영역에 들어갈 준비가 됐어
    turn = j;             // 상대방에게 차례를 양보해
    while (flag[j] && turn == j)
        ;                 // 상대방이 준비되어 있고, 상대방 차례면 대기

    /* critical section */ // 임계영역

    flag[i] = false;      // 임계영역 사용 완료

    /* remainder section */ // 나머지 영역
}

1. flag[i]=true로 설정해서 임계영역에 들어가고 싶다고 표시
2. turn 변수를 상대방 프로세스 번호 j로 설정하여 “앙보”
3. 이후 상대방의 플래그 flag[j] == true이고 turn==j이면 대기
4. 임계영역을 실행한 후에는 자신의 플래그 flag[i] == false로 설정하여 임계영역 사용이 끝났음을 표시

현대 아키텍쳐에서는 제대로 작동X

프로세서나 컴파일러는 성능향상을 위해 의존성 없는 연산들의 순서를 재배치함
→ instruction reordering 문제 발생 단일스레드에서는 괜찮지만 다중스레드에서 문제 발생

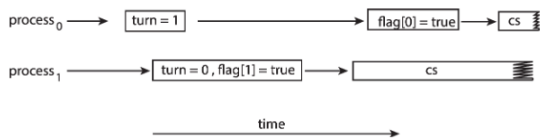

instruction reordering 예시

flag[i] = true;
turn = j;

피터슨 알고리즘에 위와 같은 코드가 존재 컴파일러나 프로세서가 두 명령어의 순서를 바꾸면:

turn = j;
flag[i] = true;

이렇게 되면 다음과 같은 상황이 발생할 수 있다

1. 프로세스 P0: turn = 1 실행 후 flag[0] = true 실행
2. 프로세스 P1: turn = 0 실행 후 flag[1] = true 실행

결과적으로 flag[0] = true, flag[1] = true, turn = 0이 되어 P0는 while 조건을 통과하고, P1도 turn = 0이므로 while 조건을 통과함 즉, 두 프로세스가 동시에 critical section에 진입하는 상호 배제 위반이 발생

Synchronization Hardware

---

그럼 software측면에서의 cs문제 해결 방안말고 hardware적 해결책을 알아보자

CS문제를 해결하기위해 현대 컴퓨터는 다양한 하드웨어 동기화 기법을 제공함

✅그 이유 - uniprocessors 시스템의 한계

• 단일 프로세서 시스템에서는 disable interrupts 방식으로 cs를 보호할 수 있다.
• 현재 실행 중인 코드는 preemption 없이 실행됨
• 하지만 이 방식은 다중 프로세서 시스템에서는 비효율적!
• 또한 확장성(scalability)이 떨어짐

하드웨어 지원의 3가지 형태:

1. Memory barriers
2. Hardware instructions
3. Atomic variables

Memory Barriers

---

📚Memory Barriers: 다중 프로세서 환경에서 메모리 연산의 순서를 보장하기 위한 메커니즘

Memory Model

• Memory Model: 컴퓨터 아키텍처가 응용 프로그램에 제공하는 메모리 보장(memory guarantees)을 의미

✅Memory model은 2가지로 나뉨:

1. Strongly ordered: 한 프로세스에서 값 변경이 완료될 때 다른 프로세서에 즉시 보임
2. Wekly ordered: 값 변경이 완료되기 전에라도 현재 상태를 보여줌, 즉 바로 보이지 않을 수도 있음

• Memory barrier: 메모리의 변경사항이 모든 프로세서에 전파(propagated)되도록 강제하는 명령어(=memory fence)
  • 현재 진행 중인 load와 store가 완료된 후에 새로운 load와 store가 수행되도록 함
• memory barrier 활용 예제

// 공유 데이터
boolean flag = false;
int x = 0;

// 스레드 1
while (!flag)
    memory_barrier();  // x 값이 로딩되기 전에 flag 값이 로딩되는 것을 보장
print x;

// 스레드 2
x = 100;
memory_barrier();  // x = 100이 flag = true보다 먼저 완료되는 것을 보장
flag = true;

• memory_barrier는 “x 값이 로딩되기 전에 flag 값이 로딩되는 것을 보장”
• x = 100이 flag = true보다 먼저 완료되는 것을 보장
• Memory barrier는 very low-level operation으로 커널 개발자가 mutual exclusion 코드를 특별히 작성할 때만 사용

Hardware Instruction

---

📚Hardware Instruction: cs문제를 해결하기 위한 special hardware instructions

✅특징:

• 원자적 실행 보장: 명령어가 실행되는 동안 인터럽트 불가(uninterrupt)
• 워드 내용을 테스트하고 수정하거나, 내용 교환 가능(test,modify,swap)
• 현대 프로세서에서 널리 지원됨

대표적으로 3가지 명령어가 존재:

1. Test-and-Set instruction
2. Compare-and-Swap instruction
3. Compare-and-Exchange instruction

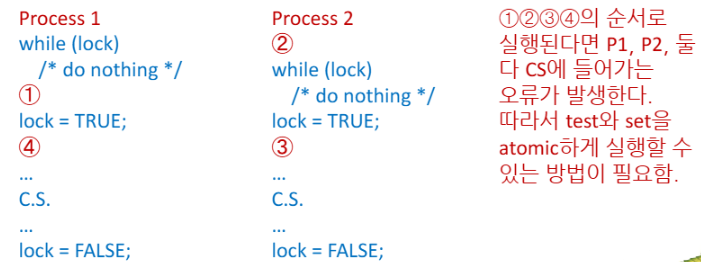

Test-and-Set instruction

• Test-and-Set instruction: 변수의 값을 테스트하고 설정하는 연산을 원자적으로 수행

boolean test_and_set(boolean *target) {
    boolean rv = *target;
    *target = true; //target을 TRUE로 설정
    return rv; // 설정 전 target값을 return
}

✅특징:

1. 원자적으로(atomically) 실행됨
2. 전달된 매개변수의 원래 값을 return
3. 매개변수의 값을 true로 설정

Test-and-Set을 이용한 critical section 해결책

// 공유 boolean 변수 lock, 초기값은 false
do {
    while (test_and_set(&lock)) //spin lock
        ; /* 바쁜 대기 (busy waiting) */

    /* critical section */

    lock = false;

    /* remainder section */
} while (true);

• test_and_set(&lock): lock의 현재 값을 return, lock을 true로 설정
• return값이 true: 다른 프로세스가 이미 cs영역에 있다는 의미 → 대기함
• return값이 false: CS에 아무도 없다는 의미, lock을 이미 TRUE로 만들었기 때문에 다른 프로세스가 CS에 들어오지 못함. 따라서 자신이 CS에 들어감
• cs를 빠져나올 때 lock을 false로 설정 → 다른 프로세스 cs 진입 가능

이 방식은 스핀 락(spin lock)이라고도 불리며, 프로세스가 락을 획득할 때까지 계속 CPU를 사용하며 대기하기 때문에 CPU 자원을 낭비할 수 있음

Compare-and-Swap instruction

• Compare-and-Swap instruction: 메모리 위치의 내용과 주어진 값을 비교하고, 같으면 새 값으로 교체

  int compare_and_swap(int *value, int expected, int new_value) {
    int temp = *value;
    if (*value == expected)
        *value = new_value;
    return temp;
  }


✅특징:

1. 원자적으로(atomically) 실행됨
2. value 매개변수의 원래 값을 return
3. value가 expected 값과 같을 때만 value를 new_value로 설정

Compare-and-Swap을 이용한 critical section 해결책:

// 공유 int 변수 lock, 초기값은 0
while (true) {
    while (compare_and_swap(&lock, 0, 1) != 0) //spin lock
        ; /* 바쁜 대기 (busy waiting) */

    /* critical section */

    lock = 0;

    /* remainder section */
}

• compare_and_swap(&lock, 0, 1): lock의 값이 0이면 1로 변경하고 원래 값(0)을 반환
• lock의 값이 0이 아니면 값을 변경하지 않고 현재 값(1)을 반환
• 반환값이 0이 아니면 다른 프로세스가 이미 임계영역에 있으므로 대기
• 반환값이 0이면 임계영역에 들어감

Compare-and-Exchange intruction

Compare-and-Exchange instruction : Compare-and-Swap의 확장된 버전, 값이 일치하지 않을 경우 예상 값을 업데이트

bool compare_and_exchange(int *value, int *expected, int new_value) {
    if (*value == *expected) {
        *value = new_value;
        return true;
    } else {
        *expected = *value;
        return false;
    }
}

✅특징:

1. 원자적으로(atomically) 실행됨
2. value가 expected 값과 같으면 value를 new_value로 설정하고 true 반환
3. 일치하지 않으면 expected를 value의 실제 값으로 업데이트하고 false 반환

Compare-and-Exchange를 이용한 임계영역 해결책

// 공유 int 변수 lock, 초기값은 0
while (true) {
    expected = 0;
    while (!compare_and_exchange(&lock, &expected, 1)) //spin lock
        expected = 0;

    /* critical section */

    lock = 0;

    /* remainder section */
}

앞의 알고리즘들은 starvation을 방지 못할 수도 있다!!

이를 해결하기 위해 Compare-and-Swap을 사용해서 bounded-waiting을 보장하는 알고리즘이 있다.

Bounded-waiting Mutual Exclusion with CAS

while (true) {
    waiting[i] = true;
    key = 1;
    while (waiting[i] && key == 1)
        key = compare_and_swap(&lock, 0, 1);

    waiting[i] = false;

    /* critical section */

    j = (i + 1) % n;
    while ((j != i) && !waiting[j])
        j = (j + 1) % n;

    if (j == i) // 아무도 기다리는 프로세스가 없다는 뜻
        lock = 0; // lock을 푼다
    else
        //cs에 들어가기를 기다리는 프로세스가 있어서 lock을 건 상태에서 들어가도록 함
        waiting[j] = false;

    /* remainder section */
}

• waiting[i] = true: 프로세스 i가 임계영역에 들어가기를 기다리고 있음을 표시
• key = compare_and_swap(&lock, 0, 1)을 통해 lock을 획득하려고 시도
  • key=1: lock이 걸려있음(누군가 cs에 있음)
  • key=0: cs진입 가능
• 임계영역을 나올 때, 대기 중인 다음 프로세스를 찾아 waiting 상태를 false로 바꿔줌
• 대기 중인 프로세스가 없으면 lock을 0으로 설정

이 알고리즘은 대기 중인 프로세스들이 순서대로 임계영역에 접근할 수 있도록 보장

Atomic Variables

---

📚Atomic Variables: 인터럽트 없이 원자적으로(atomically) 업데이트할 수 있는 특별한 데이터 타입, CAS 같은 하드웨어 명령어를 기반으로 구현됨

✅특징::

• integer, boolean 같은 basic data type에 대한 원자적 연산 제공
• 여러 스레드/프로세스가 동시에 접근해도 일관성 있는 결과 보장

atomic variable 주요 연산

1. 읽기/쓰기 연산
   • load(): 원자적 변수의 현재 값을 읽음
   • store(val): 원자적 변수에 값을 씀
2. 증가/감소 연산
   • increment(): 원자적 변수의 값을 1 증가시킴
   • decrement(): 원자적 변수의 값을 1 감소시킴
   • fetch_add(val): 현재 값에 val을 더하고 이전 값을 반환
   • fetch_sub(val): 현재 값에서 val을 빼고 이전 값을 반환
3. 비교 및 교환 연산
   • compare_exchange_strong(expected, desired):
     • 현재 값이 expected와 같으면 desired로 변경하고 true 반환
     • 다르면 expected를 현재 값으로 업데이트하고 false 반환
   • compare_exchange_weak(expected, desired):
     • strong 버전과 유사하지만 하드웨어 제한으로 인해 “거짓 실패”가 발생할 수 있음
     • 일부 플랫폼에서 더 효율적이지만, 일반적으로 루프 내에서 사용됨

Increment func 구현

void increment(atomic_int *v) {
    int temp = *v;
    while (!compare_and_exchange(v, &temp, temp+1));
}

1. 현재 값 v를 임시 변수 temp에 저장
2. compare_and_exchange를 사용 → 현재 값이 temp와 같은지 확인, 같다면 값을 temp+1로 업데이트
3. 성공하면 루프 종료
4. 실패하면(다른 스레드가 값을 변경했다면) compare_and_exchange는 temp를 현재 값으로 업데이트하고, 루프가 다시 실행

Atomic_Compare&Exchange(C11)

• atomic_compare_exchange_strong(object, expected, desired):
  • if object == expected → object ← desired, true return
  • if object != expected → expected ← object, false return
  • 거짓 실패 발생 X
• atomic_compare_exchange_weak(object, expected, desired):
  • strong과 동작은 같지만 object == expected에서 false를 리턴할 가능성이 있음(거짓 실패)
  • 하지만 발생 확률이 낮고 상대적으로 빠르기 때문에 거짓 판단이 크게 중요치 않은 while문에 사용

strong/weak 예시:

atomic_int lock = 0;
int expected = 0;

// Strong 버전: if문 안에서 사용할 때 적합
if (atomic_compare_exchange_strong(&lock, &expected, 1)) {
    // 임계영역 진입 성공
}

// Weak 버전: while 루프 안에서 사용할 때 적합
while (!atomic_compare_exchange_weak(&lock, &expected, 1)) {
    expected = 0;  // 실패 시 expected 값 재설정
}
