[OS] Operating System(9-1): Main Memory - Contiguous Memory Allocation

🍀 운영체제 전공 수업 정리

프로그램을 실행하기 위해선 디스크에서 메인 메모리로 프로그램을 불러들여야함(프로세스 형태로 존재)

• Main memory and register: CPU가 직접 조회할 수 있는 유일한 저장소
• 메모리 접근 속도: 레지스터 접근은 one CPU clock (or less)로 완료됨 → 굉장히 빠름, 메인 메모리는 여러 클럭 필요(stall때문!)

• Cache의 역할: 메인 메모리와 CPU register 사이의 속도 차이를 줄이는 중간 저장소

• Memory unit의 역할:
  • addresses + read requests
  • addresses + data and write requests

Protection

---

멀티 태스킹 환경에서 각 프로세스는 자신만의 메모리 공간을 가져야 하고, 다른 프로세스의 메모리에 함부로 접근 X. 이를 위해 Base and Limit register 방식 사용

• Base and Limit register: 각 프로세스를 저장하려 할때 base(시작점)와 limit(크기)를 정해서 저장함
  • Base register: 프로세스가 접근 가능한 메모리의 시작 주소
  • Limit register: 프로세스가 접근 가능한 메모리의 크기
  • 유효 주소 범위: Base ≤ 주소 < Base + Limit

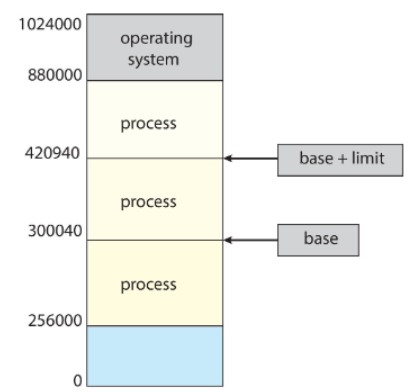

임의 Process는 주소 300040부터 시작
접근 가능한 최대 주소 420940

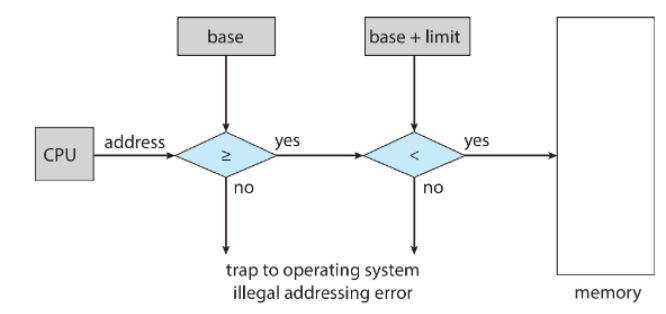

Hardware address Protection

---

CPU가 메모리에 접근하려면 address가 base와 limit사이에 있는 값이어야 함

address ≥ base 조건 확인
address < base + limit 조건 확인

• 두 조건을 모두 만족하면 → 메모리 접근 허용
• 하나라도 위반하면 → 운영체제로 트랩(trap) 발생

• Base and Limit 레지스터 설정은 privilege instruction
  • 이 레지스터를 OS는 설정 가능하지만, 사용자 프로그램은 변경 X

Address Binding

---

📚Address Binding: 프로그램의 주소를 계산하고 메모리 주소로 연결하는 과정

✅주소의 진화 과정:

• Source code: symbolic address(변수명, 함수명)
• Compile code: relocatable address(상대적 위치)
  • symbolic도 쓰긴 씀
• Linker or loader: absolute addresses 사용 (메모리를 불러올 때 주소 지정)

현대에는 실제로 사용하게 될 때 주소를 할당하게 됨

✅Binding이 발생하는 3가지 시점:

1. Compile time
   • 메모리 위치가 미리 알려진 경우
   • absolute code 생성
   • 시작 위치가 변경되면 재컴파일 필요
2. Load time
   • 컴파일 시 메모리 위치를 모르는 경우
   • relocatable code 생성
   • loader가 최종 주소 결정
3. Execution time(현대 방식)
   • 실행 중 프로세스가 다른 메모리 세그먼트로 이동 가능
   • swapping, paging 시스템에서 사용
   • 하드웨어 지원(가상메모리 개념)이 필요함(MMU - Memory Management Unit)

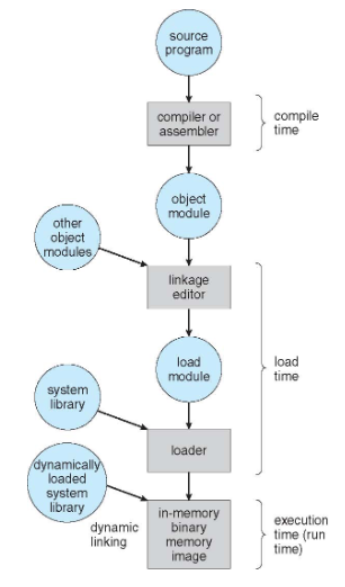

📝처리 단계별 설명:

1. Compile Time
   • 소스 프로그램 → 오브젝트 모듈 변환
   • 컴파일러/어셈블러가 수행
   • 심볼릭 주소를 재배치 가능 주소로 변환
2. Load Time
   • 링키지 에디터: 여러 오브젝트 모듈을 결합하여 로드 모듈 생성
   • loader: 시스템 라이브러리와 결합하여 메모리에 로드
   • 재배치 가능 주소를 절대 주소로 변환
3. Execution Time
   • Dynamic Linking: 필요할 때만 라이브러리 로드
   • 실행 중 주소 변환 (가상 메모리 시스템)

Logical vs Physical Address Space

---

• Logical address: CPU에 의해 생성됨 → main memory의 주소가 아님! 즉, 가상주소라는 뜻
  • 프로그래머와 프로그램이 보는 메모리 주소
• Physical address: 실제 메모리 하드웨어가 보고, RAM에서 실제로 사용되는 주소
  • memory unit이 보는 주소

원래는 논리적인 주소와 실제 주소가 같지만(compile/load time) 그런데 실행하게 되면 논리 주소와 물리 주소가 달라짐

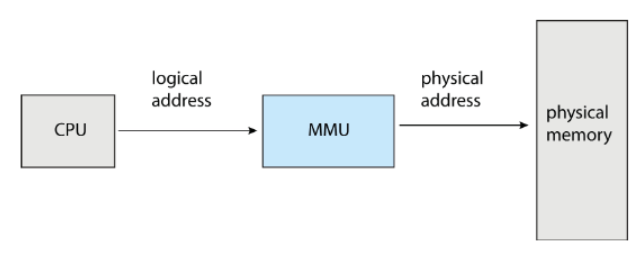

Memory-Management Unit(MMU)

---

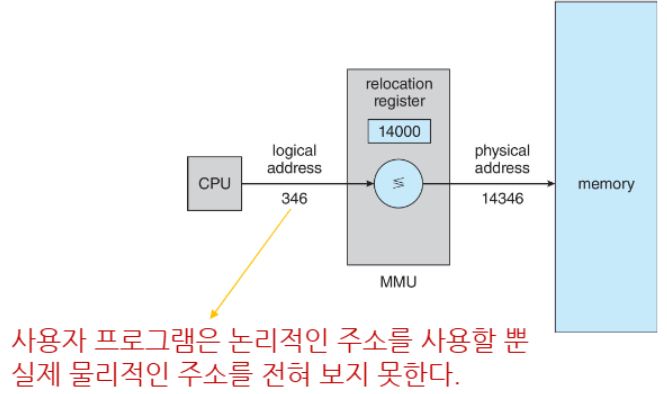

📚MMU: 논리 주소를 물리 주소로 바꿔주는 역할

• 물리 주소 = 논리 주소 + Relocation Register 값

프로세스 A의 Relocation Register = 14000
프로세스 B의 Relocation Register = 30000

프로세스 A 실행 중:
CPU 생성 논리 주소: 346
MMU 변환: 346 + 14000 = 14346 (물리 주소)

프로세스 B 실행 중:
CPU 생성 논리 주소: 346 (같은 논리 주소!)
MMU 변환: 346 + 30000 = 30346 (다른 물리 주소)

➡ 같은 논리 주소가 다른 물리 위치를 가리킴 (프로세스 독립성)

Dynamic Loading

---

전체 프로그램이 한번에 필요한 경우는 거의 없으니 한번에 모두 memory에 할당할 필요 X

📚Dynamic Loading: 필요할 때만 프로그램 일부분을 메모리에 로드하는 기법

• 전체 프로그램을 미리 메모리에 로드 X
• Routine이 호출될 때만 해당 루틴을 메모리에 로드
• 모든 routine은 디스크에 relocatable한 형태로 저장

✅장점:

• 메모리 효율성
• 대용량 프로그램 지원

Dynamic Linking

---

📚Dynamic Linking: 프로그램 실행 시점에 라이브러리를 연결하는 기법 load한 바이너리 안에 내가 만들지 않은 코드를 활용하게 하는 것(ex: library)

• Static linking: 라이브러리 코드를 실행 파일에 포함

• Dynamic linking: 실행 시점에 필요한 라이브러리를 메모리에 로드

• stub code: 작은 코드 조각, 실제 라이브러리 함수의 ‘대리인’ 역할
  • 프로그램이 라이브러리 함수를 호출하면 stub이 실제 함수의 위치를 찾아 연결함

• OS는 dynamic linking에서 주소 공간 관리, 라이브러리 로딩, 주소 연결을 담당

• Dynamic linking = shared libraries
  • 여러 프로그램이 동시에 같은 라이브러리 사용 가능 Dynamic loading과 달리 dynamic linking과 shared libraries는 OS의 도움이 필요

Contiguous Memory Allocation

---

📚Contiguous Memory Allocation: 프로세스를 필요한 메모리에 대해 쪼개진 것이 아니라 연속적인 메모리를 할당하는 것

✅Main memory는 두가지로 구분됨:

1. Low memory: 운영체제가 위치(interrupt vector 포함)
2. High Memory: 사용자 프로세스들이 위치
   • 각 프로세스는 single contiguous section에 배치
     • 논리적으로는 연속적인 메모리이지만 물리적으로는 그렇지 않을 수도 있음

현대 사용 형태는 아님

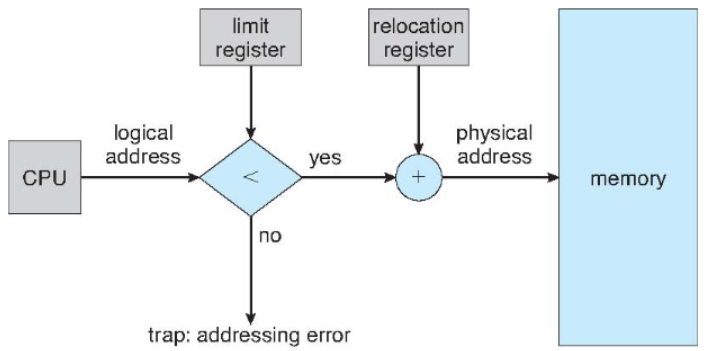

• Relocation Register
  • 프로세스의 시작 물리 주소를 저장
  • 논리 주소를 물리 주소로 변환: physical address = logical address + Relocation Register
• Limit Register
  • 프로세스가 사용할 수 있는 최대 논리 주소 저장
  • 메모리 접근 보호: logical address < Limit Register

Varible Partition

---

partition의 개수 때문에 동시 실행 가능한 프로세스 수가 제한된다 더 많은 프로세스를 실행하려면 더 많은 파티션 필요!

그래서 효율성을 위해 각 프로세스의 실제 크기에 맞춰 partition 크기를 조정하는게 Varible Partition

✅동작 원리:

• Hole 관리
  • Hole: 사용 가능한 memory block, 다양한 크기가 메모리 전체에 분산되어있음
  • 동적 할당: 프로세스 도착 시 충분히 큰 hole에서 필요한 만큼만 할당
  • 자동 결합: 프로세스 종료 시 인접한 빈 파티션들이 자동으로 하나의 큰 hole로 통합
• OS의 역할
  • allocated Partiion: 각 프로세스의 위치, 크기, ID 정보 관리
  • free partitions(Hole): 사용 가능한 메모리 블록의 위치와 크기 정보 관리

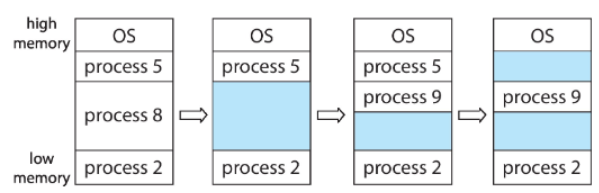

process 8이 종료(hole로 변환)된 후 9번이 요청되고 들어옴
그 뒤에 5번이 종료됨(new hole)
여러 개의 hole이 분산 존재

그럼 남은 hole들에 프로세스를 어떻게 할당해야 좋을까?

👍그 방식에는 3가지가 알고리즘 존재:

1. First-FIt: 첫 번쨰로 요청 크기보다 큰 hole을 발견하면 즉시 할당
2. Best-FIt: 할당했을 때 남는 조각이 가장 작은 곳부터 할당해줌
3. Worst-FIt: 가장 큰 곳에서 잘라줘서 할당

일반적으로는 First, Best Fit만 사용하고 worst는 비교를 위해 존재 First-Fit이 가장 빠름

위의 예시와 알고리즘들은 메모리의 Hole이 연속적이지 않고, 구멍이 나있는 형태를 띤다.

효율성을 위해 hole들을 연속적으로 만들어야하는데 어떻게 해야할까?

Fragmentation

---

• External Fragmentation: 빈 공간이 충분하지만 너무 작고 연속적이지 않아서 못쓰는 공간
  • Variable partition에서 프로세스들이 종료되며 메모리 곳곳에 작은 hole들이 분산
• Internal Fragmentation: 원하는 만큼 할당해줬는데 다 활용하지않고 냅두는 공간(200요청 후 100만 사용)
  • 파티션 내부에서 사용되지 않는 공간
• 50-percent rule: First-Fit은 N개의 블록이 할당되었다면 평균 0.5N개의 블록이 조각나서 사용할 수 없다는 분석이 존재 이렇게 되면 전체에서 0.5N/(N+0.5N) = 1/3 = 33%의 손실률 발생

external fragmentation을 줄이기 위해 compaction을 해야함

• Compaction: 메모리 내용 재배치
  • 모든 빈 공간을 하나의 큰 블록으로 통합
  • 프로세스들을 메모리 한쪽 끝으로 이동
  • → 연속된 큰 여유 공간 확보

❌제약 조건 존재

1. 동적 재배치 필요
   • Static relocation: 컴파일 시 주소 고정 → Compaction X
   • Dynamic relocation: 실행 시 주소 변환 → Compaction O
2. 실행 시점 제약
   • Compaction은 실행 중에만 수행 가능(load 시점에는 수행 X)
3. I/O 문제
   • I/O 진행 중인 프로세스는 메모리에서 이동 불가
   • I/O를 실행 중에 조각모음을 하게 되면 버퍼의 위치가 변경되서 문제가 발생
     • 해결책 1: I/O 중인 job을 메모리에 latch (고정)
     • 해결책 2: I/O를 OS 버퍼로만 수행

• main memory 말고도 backing store도 동일한 단편화 문제가 존재
