Neighborhood operator

---

• Neighborhood operator: pixel value computed using a collection of pixel values in a small neighborhood

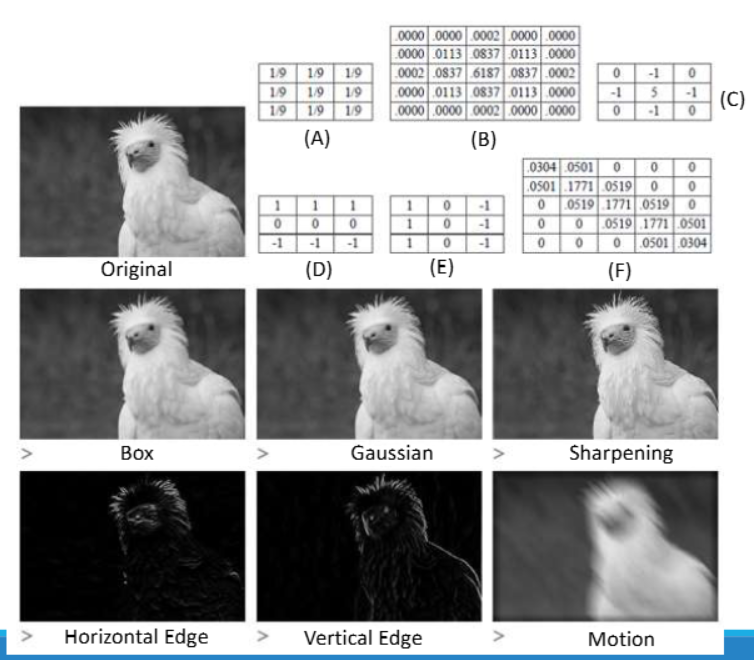

• Linear filter: a pixel’s value is a weighted sum of pixel values within a small neighborhood

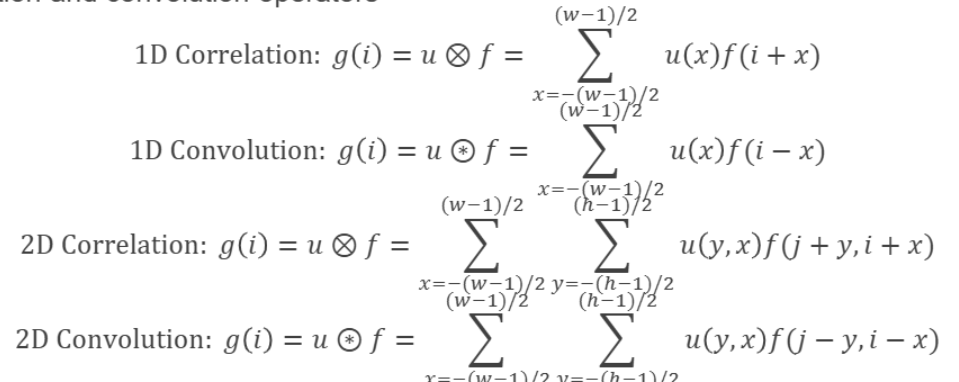

• Correlation and convolution operators
  •

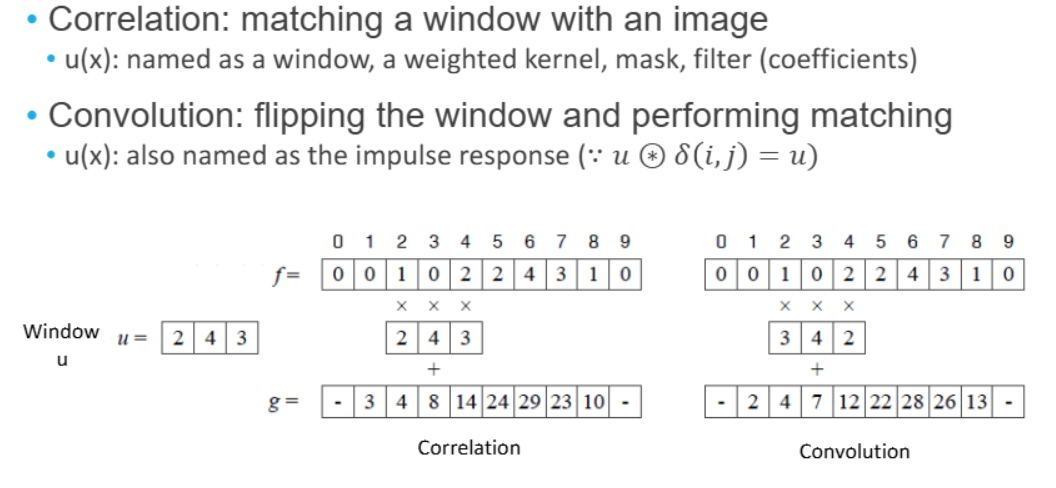

1D Example

이미지 f에 필터 u를 적용함
Correlation: 그대로 곱해서 더함
Convolution: 필터를 뒤집어서 곱함

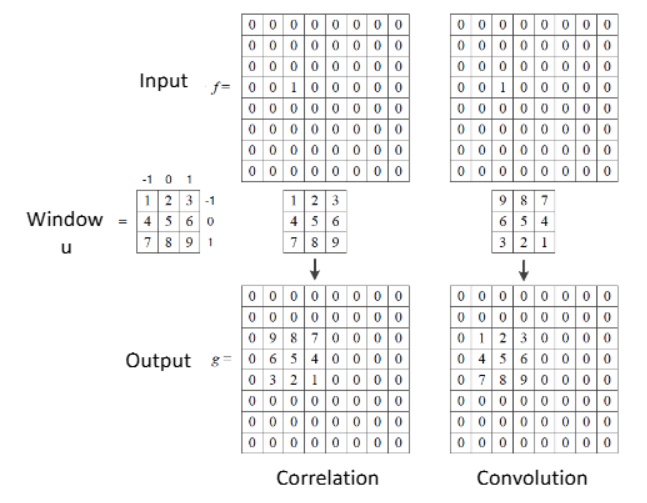

2D Exmaple

Convolution: 필터를 뒤집음 → 원래 입력과 같은 모양 출력
Correlation: 필터를 그대로 사용 → 출력에서 필터가 반영되어 보임

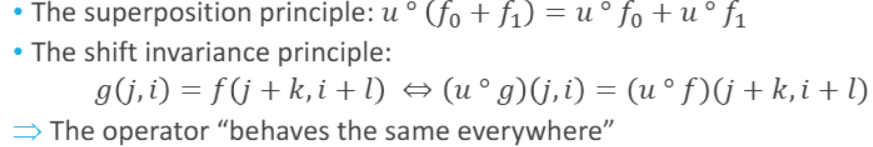

Properties of Convolution(Correlation)

---

Correlation and convolution은 linear shift Invariant를 공통 성질로 가진다

• LSI(Linear Shift Invariant): 선형 & 이동 불변
  • linearity:
    $u(f_0​+f1_​)=uf_0​+uf_1$
  • shift-invariance(이동 불변성):
  • 입력 이동하면 출력도 똑같이 이동함

수식 형태 The shift invariance principle: 한 픽셀씩 적용한 경우나 전체적으로 적용한 경우의 픽셀이 같다

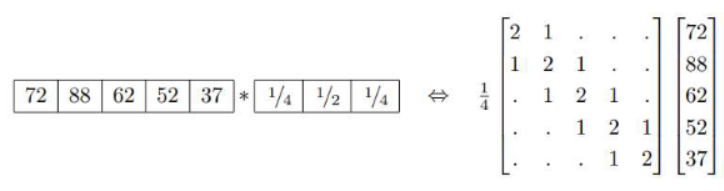

• Correlation and convolution can be written as a matrix-vector multiplication: g = Uf

1차원 5pixel convolution 경우는 5 by 5 행렬로 표현 가능

Separable Filtering

---

• 2차원일 경우 $K^2$ operations per pixel을 하게 된다
• 좀 더 효율적으로 계산할 수 있나?
• filter의 shape을 (MxN) matrics처럼 표현할 수 있다 → 그걸 (mx1),(1xn) 으로 행렬을 seperate해서 각각 K operation을 하면 된다(2K)
  • 행렬을 seperate한다는 의미는 2개의 1D 필터로 분해한다는 뜻

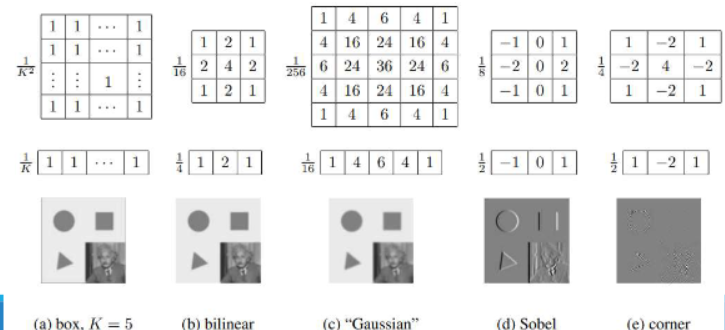

• Box filter(moving average filter): averages the pixels in a K x K window
• Bilinear filter(Bartlett filter): smooths image with a piecewise “tent” function
  • 중간에 큰 가중치를 주고 싶을 때 사용
• Gaussian filter: made by convolving the linear tent function with itself(중심 강조, 노이즈 제거)
  • 중간에 가장 큰 가중치를 주고 주변으로 갈수록 작게 적용
• Sobel filter: simple 3x3 edge extractor(combination of horizontal central difference and a vertical tent filter)
  • 1~3번째는 noise를 없애기 위한 filter라면, sobel은 그림에서 엣지(feature)를 검출한다.
  • edge extractor: edge의 값이 변해서 edge가 변함, 예시에서는 오른쪽에서 왼쪽을 빼준다.
• Simple corner detector: look forsimultaneous horizontal/vertical second derivatives (+diagonal edges)
  • 수직, 수평의 변화를 filter함

Summed Area Table(Integral Image,적분 영상)

---

넓은 사각형 영역의 합을 빠르게 구하는 기술

같은 이미지에 다른 크기의 box fliter를 적용해야하는 경우에 적분 영상을 사용하게 된다

• 원래 방식: M×M 영역의 합을 구하려면 $M^2$번 덧셈 필요
• Summed Area Table을 사용하면 항상 4번만에 합 계산 가능
  • 빠른 Box Filtering구현 가능

누적합을 구하는 점화식
왼쪽부터 구하고 (2,2)의 5를 계산하려면 (3+2)+(3+1)-3+5 = 11 이 된다.

가운데에 3x3 box filter를 적용하려면 48 - 13 - 14 + 3 의 값이 된다. -13을 하면 왼쪽 세로 3,1,5,4가 날라가는 식

Non-Linear Filtering

---

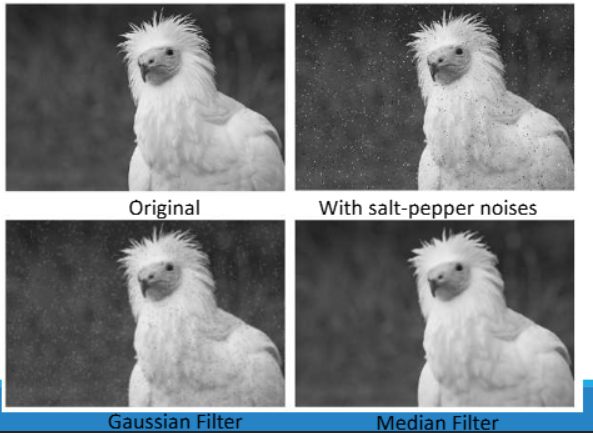

• Non-linear filters perform better in some applications (E.g. Edge-preserving filtering, removing shot noises)

Gaussian Filter(linear): 노이즈는 줄지만 경계도 흐려짐
Median Filter(non-linear): 노이즈는 사라지고 경계는 선명함

Median filter

Median filter: selects the median value from each pixel’s neighborhood

• Can be implemented via linear-time algorithm(줄세우기)

• Robust to removing shot noises while preserving edges

• 예시:

3x3 윈도우:
[1 2 1]
[2 4 8]
[3 5 7]

→ 정렬: [1,1,2,2,3,4,5,7,8] → 중간값 = 4

→ salt-pepper 처럼 확 튀는 현상을 배제할 수 있음

Bilateral filter

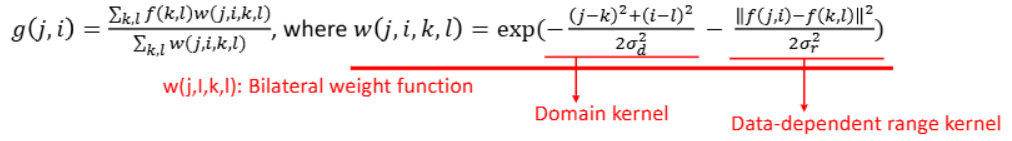

Bilateral filter: reject pixels whose values differ too much from the central pixel value(in a soft way)

• 가중치를 중앙 (픽셀에서의 거리 + 색상 값)에 대해서 적용해서 구함

•

  • 가까우면서 → 값이 비슷한 → 픽셀만 살살 섞는다
  • 경계는 지키고, 노이즈만 제거할 수 있음
