[CV] Computer Vision(1-1): Image_formation - point operator

👓Computer Vision 정리


---

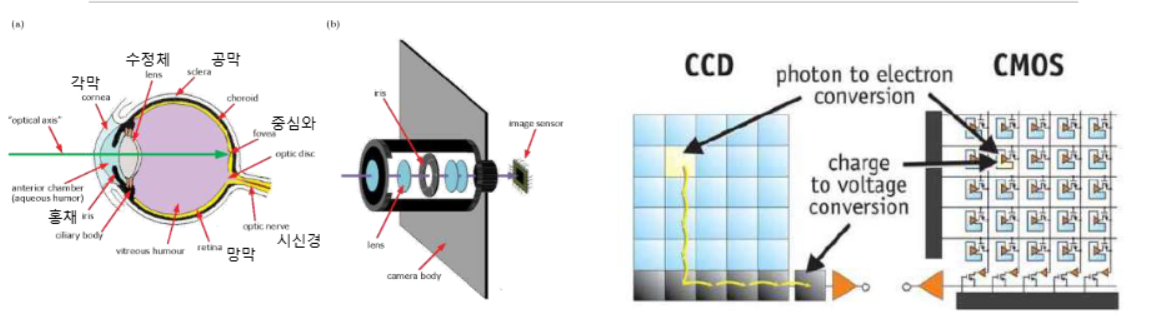

Digital Camera vs Human eye

---

• Similarities between human eye and digital camera
  • Lens, iris(aperture), …
  • Retina corresponds to image sensors (i.e. CCD, CMOS)
• Digital Image sensor
  • CCD(Charge-coupled device) - 광자가 들어와서 센서를 때리면 charge가 됨 -> pixel to pixel로 전달되며 output이 나옴
  • COMS(Complementary metal oxide on silicon) - 각 픽셀에서 직접 전압 신호로 변환하는 방식

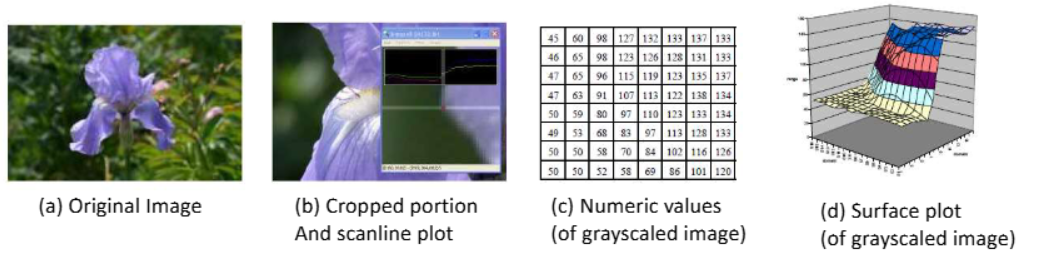

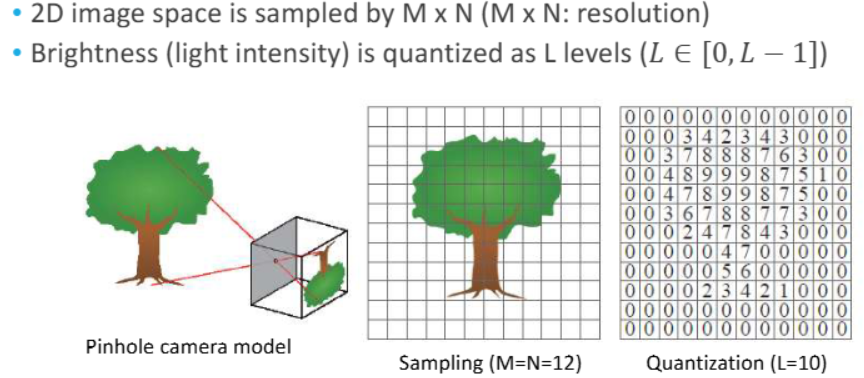

Digital image

---

• Sampling - 2차원 이미지는 M x N(ex 12의 격자) 으로 샘플되며 그 이미지가
• Quantuzation - 밝기 level도 quantized해서 나타냄(설정한 양자화 level에 따라서, 2의 제곱수로 하며 편함 0~255같은)

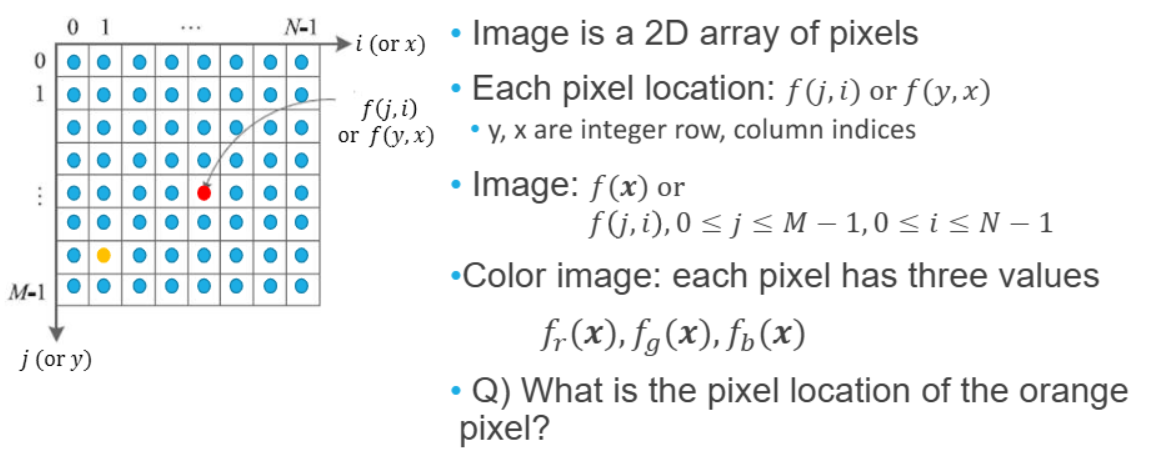

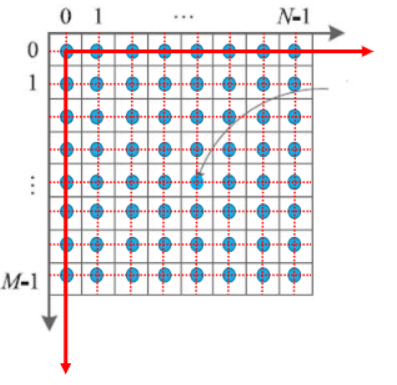

Image Coordinate system

---

• 이미지는 기본적으로 2차원배열, 각각은 pixel
• 각각의 pixel의 주소를 부여해야함 f(j,i) / f(y,x) (y=세로축, x=가로축) 이건 흑백의 경우
• 각각의 pixel은 샘플링 된 점이다. 그래서 정수의 좌표를 가지게 됨
• Color image: 각각 pixel은 2차원 값을 3개 가진다.
  • fr(x), fg(x), fb(x)

• 정수가 아닌 실수를 써야할 경우가 있음(이미지 보정 등에 사용)

Color models

---

• 우리 눈은 380-750nm 안에 있는 빛(가시광선)만 볼 수 있다
• 수식은 외우지 말고 모델이 뭐가 있는지 알고 있을것

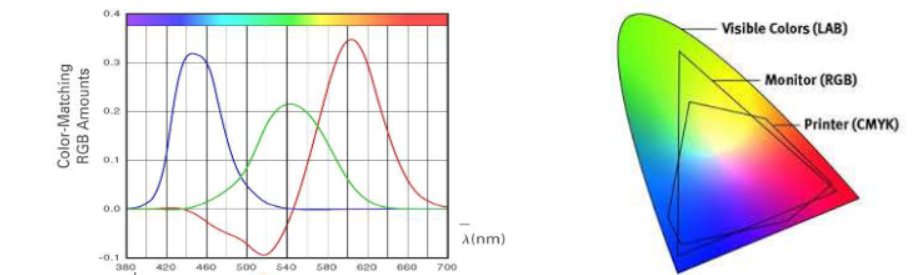

Tri-stimulus theory

---

• Tri-stimulus theory: 우리 눈에는 RGB를 받아 들일 수 있는 3개의 세포(원추세포(cone cell))가 있다.
• 다른 색상은 RGB파장의 조화를 통해 나타내자는 이론

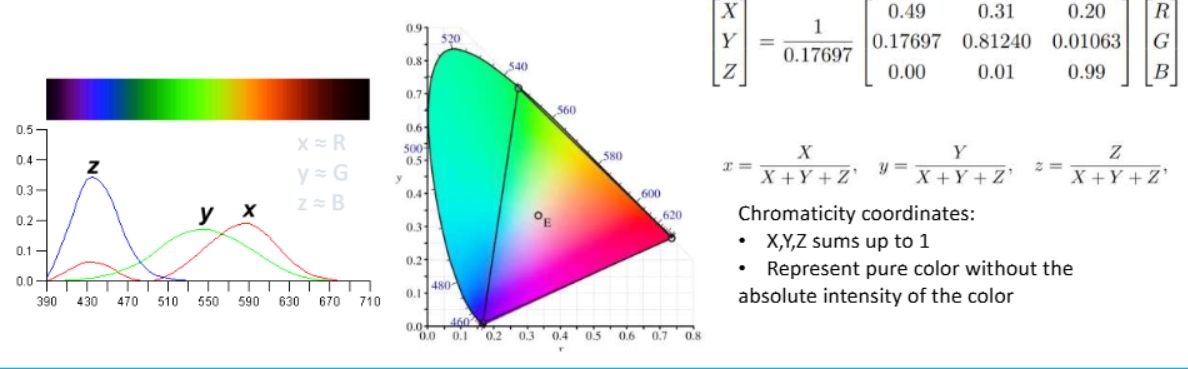

XYZ Color model

---

• Tri-stimulus: 음수값이 있지만 이걸 없애기 위해 가중치를 더해 양수를 만들자는 모델
• X=red의 가중치, Y=green의 가중치, Z=blue의 가중치
• Y-axis는 휘도라고 불린다.
• x,y,z의 sum은 무조건 1

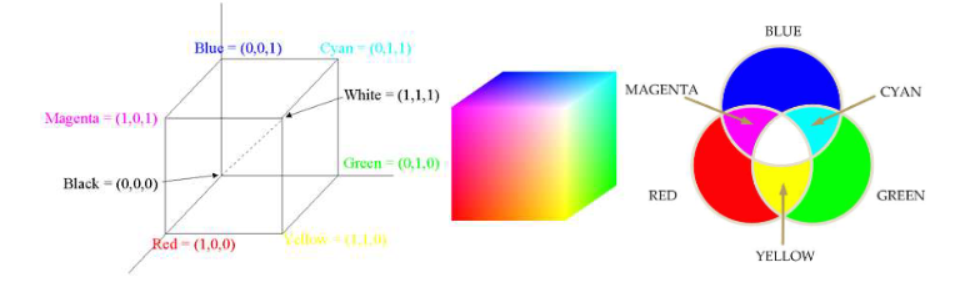

RGB color Model

---

• Red(1,0,0), Green(0,1,0), Blue(0,0,1)
• 모든 색은 정육면체 안에서 나타낼 수 있다.

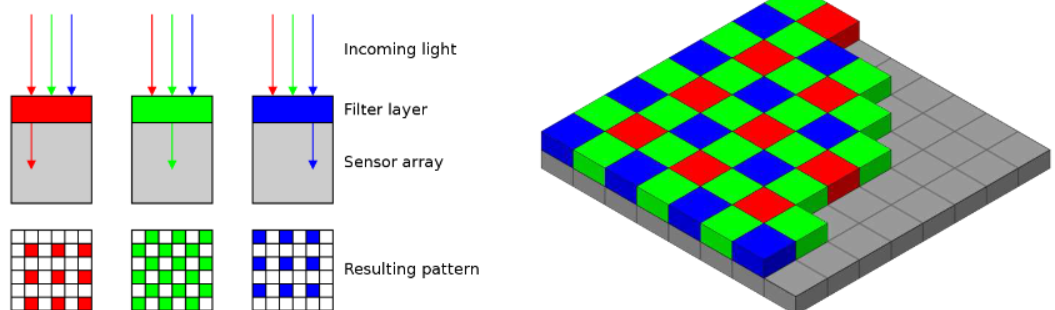

Color filter arrays

---

오른쪽은 Bayer pattern

• 각각의 색을 구별하기 위해 fliter를 씌운다.
• red만 sense하기 위해서 color filter를 씌우면 red만 인식함
• 많이 쓰는 패턴은 Bayer pattern(green은 휘도에 많은 영향을 끼치기 때문에 1/2을 사용함)

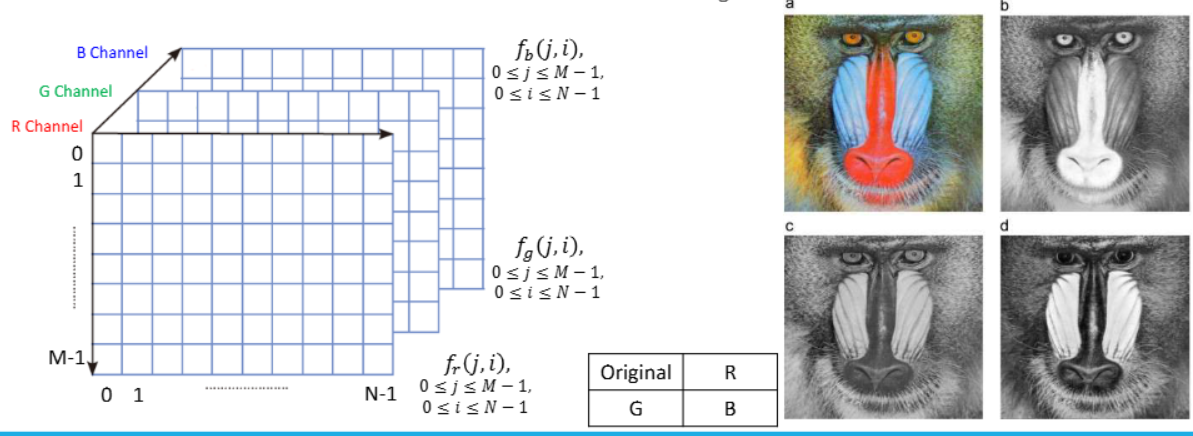

Represent RGB color model

---

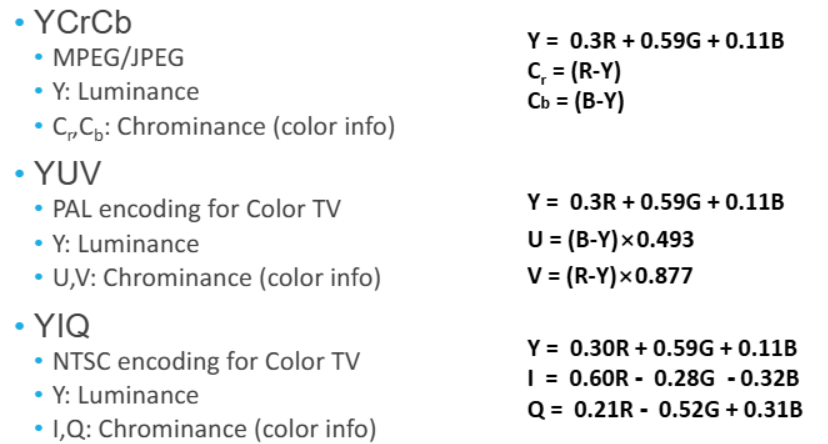

YCrCb/YUV/YIQ Color Model

---

• 값은 외울 필요 X

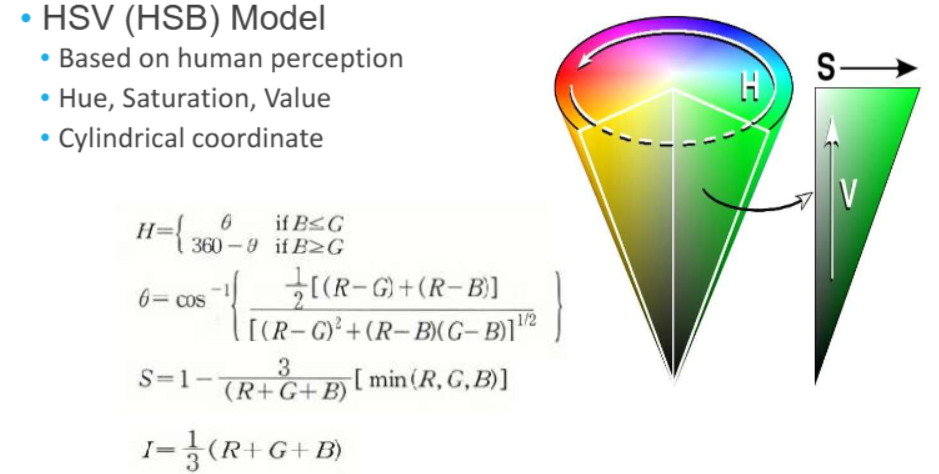

HSV Color model

---

• 사람은 색을 색조(Hue),채도(Saturation),명도(Value) 이 3가지로 인식을 하게 된다.

Image processing operators

---

한 이미지의 픽셀들의 값을 변경해서 이미지에 적용하는 연산자들이 있다.

1. Point operator: 각각의 pixel에 독립적으로 연산해서 처리(하나의 이미지에서 가능)
2. Neighborhood operator: 하나의 pixel값을 변경하기 위해 주변의 pixel까지 고려해서 처리(이미지를 두개로 만들어서 하나는 저장용, 하나는 계산용)
3. Geometric transformation: global operation 즉 전체의 값을 한번에 변경함(회전, 이동, 확대/축소, 왜곡 등)

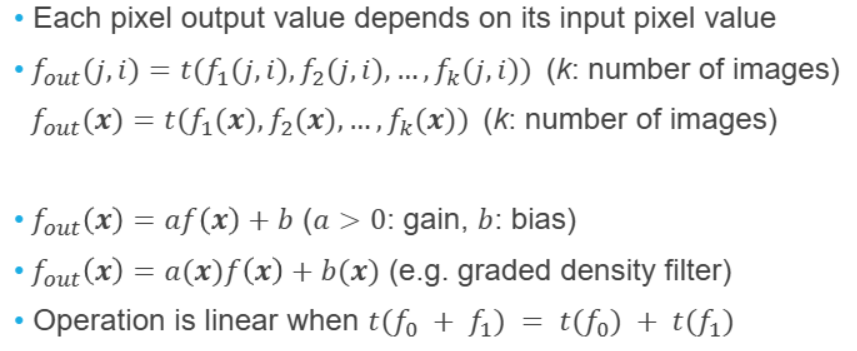

Point operator

---

📚point operator: 각 픽셀의 값만을 이용해서 독립적으로 그 픽셀의 값만을 변환하는 연산자

• ex: 밝기 조정, 대비 조정, 감마 보정 등

• 일반적인 pointer operator의 표현: \(f_out​(x,y)=t(f_in​(x,y))\)
• $𝑓_in(𝑥,𝑦)$: 입력 픽셀 값
• $𝑓_out(𝑥,𝑦)$: 출력 픽셀 값
• $t$: 픽셀 값을 변환하는 함수

Linear Point Operators

linear operators: 두 이미지 $f_0$. %f_1%을 각각 연산한 후 더한 결과 = 두 이미지를 더한 후 연산한 결과

\[t(f_0+f_1) = t(f_0)+t(f_1)\]

✅ 밝기 조정 연산

• 밝게 만드는 연산: \(f_out(j,i) = min(f_in(j,i)+a,L-1)\)
• 어둡게 만드는 연산: \(f_out(j,i) = max(f_in(j,i)+a,0)\)

• 반전 연산: \(f_out(j,i) = (L-1)-f_in(j,i)\)

• $a$: 밝기 조정값
• $L$: 픽셀 값이 가질 수 있는 최대값(보통 256)

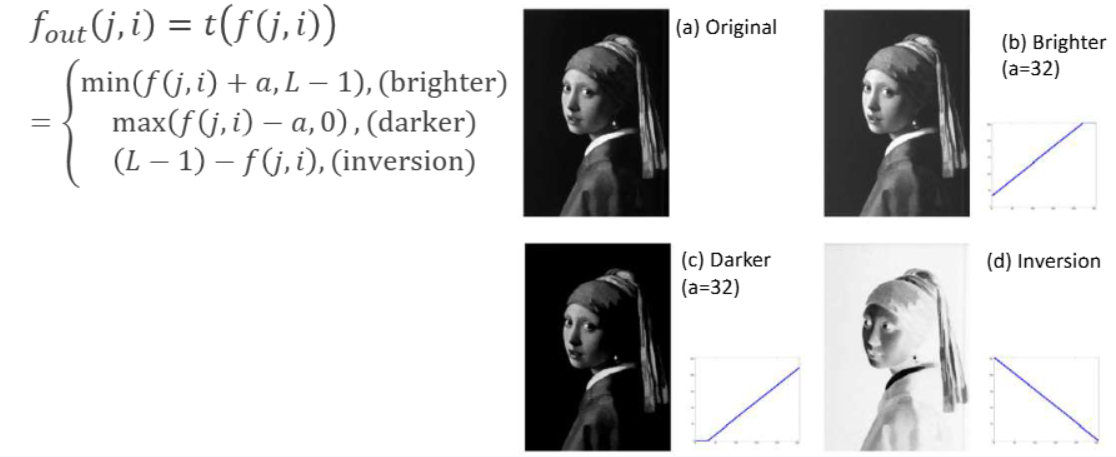

linear point operator 예시
밝기 조정 및 반전

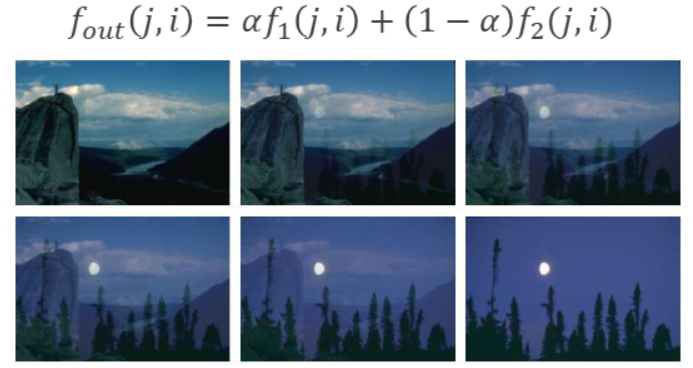

✅Linear Blend 연산
두 이미지를 혼합하여 중간 단계의 이미지를 생성한다

• 혼합 연산: \(f_out(j,i)=\alphaf_1(j,i)+(1-\alpha)f_2(j,i)\)
• alpha가 0에서 1로 변할 때 이미지가 점진적으로 변형

각각 1번, 6번이 2개의 사진이다. 그 사이에는 중간 사진

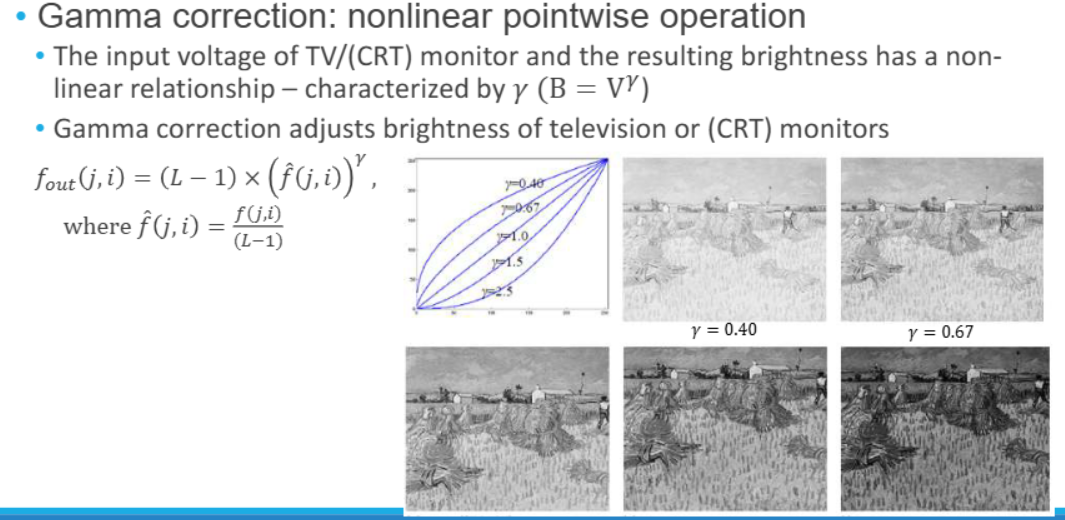

Non-linear point operator-Gamma correction

---

📚Gamma Correction: 이미지의 밝기 수준을 비선형적으로 조정 모니터(CRT)의 출력 밝기가 입력 신호와 비선형 관계에 있기 때문에 보정이 필요

$\gamma$값에 따라 이미지의 밝기가 비선형적으로 바뀜

$\gamma<1$: 이미지가 전체적으로 밝아짐(어두운 부분 강조) $\gamma>1$: 이미지가 전체적으로 어두워짐(밝은 부분 강조)

• 전류(V)에 gamma(r)을 제곱하여 명도를 조절함
• 감마값을 두배로 해도 밝기가 비례로 가지 않는다

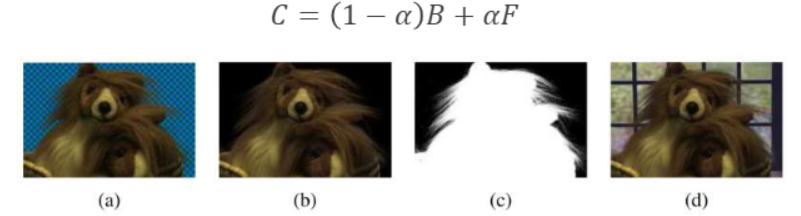

Compositing and matting

---

• Matting: 사진의 foreground 물체만 인식해서 추출(예: 크로마키)
• Compositing: 뽑아낸 물체를 background 위에 놓음(예: 배경 합성)
• 각각의 pixel에 RGB에 4번째 채널 A(alpha)값(투명도)을 이용해서 더한다
  • $\alpha=1$: 완전 불투명
  • $\alpha=0$: 완전 투명

C: 최종 합성이미지
B: Background
F: Foreground
$\alpha$: 각 픽셀의 투명도

Histogram Equalization

---

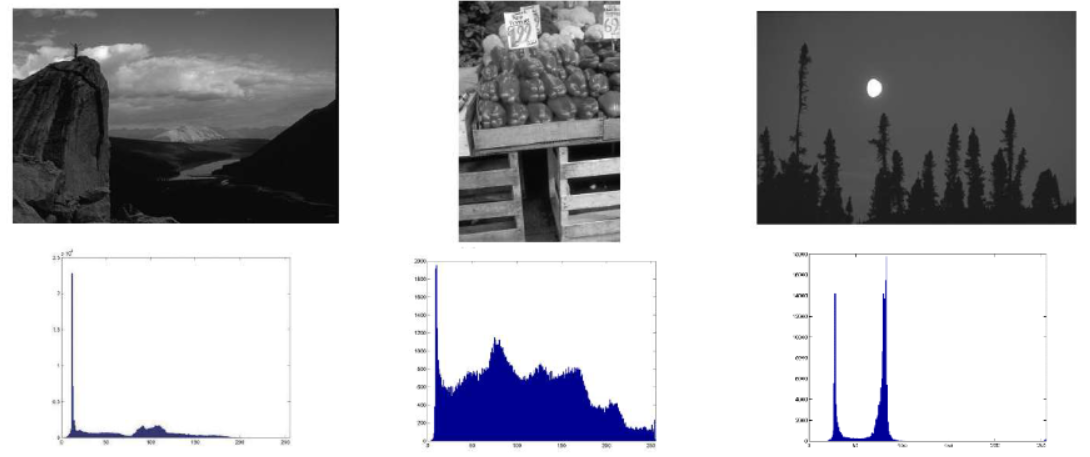

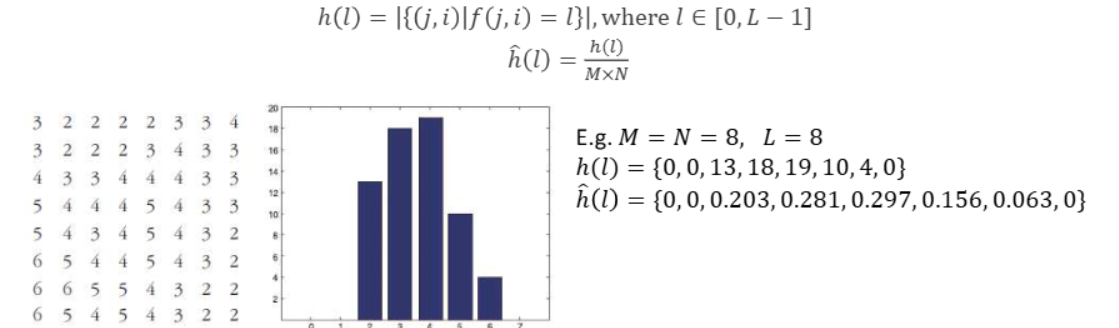

what is histogram?

이미지에서 밝기 값의 분포를 나타낸 그래프 → Count the total number of pixels for each brightness value in [0, L-1]

• Normalized histogram: 이미지의 밝기 분포를 넓게 펴서, 대비를 높이는 연산

$\hat{h}(l)$: Normalized histogram 값 $c(l_in)$: 누적 분포 함수 $T$: 변환 함수

• 즉, 밝기 값이 $l_in$이었던 픽셀은 $T(l_in)$이라는 새 밝기 값으로 바뀜

• Find a mapping function f(I) to make histogram flat
• Improve the visual appearance of image by increasing the dynamic range of colors

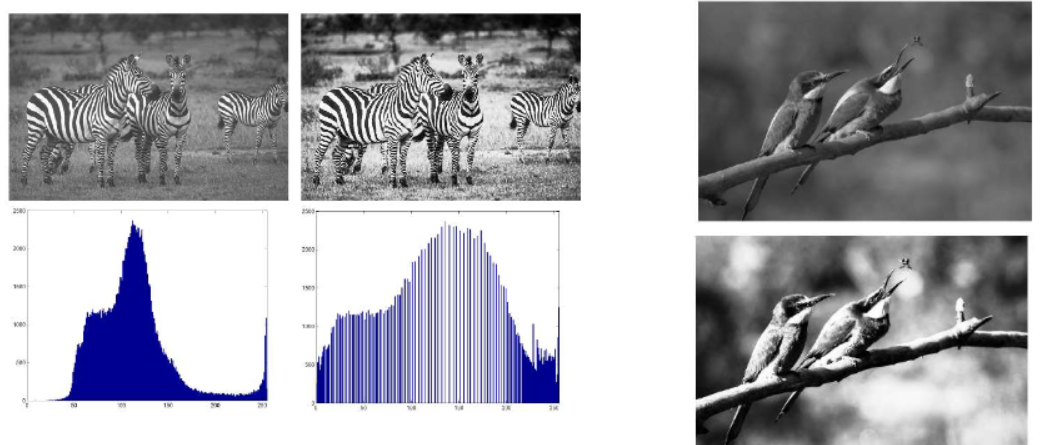

사진을 보면 대조가 잘보이게 변경되어 얼룩말은 더 좋아졌지만 새 사진은 노이즈처럼 보이게 됨

그럼 어떻게 하는가?

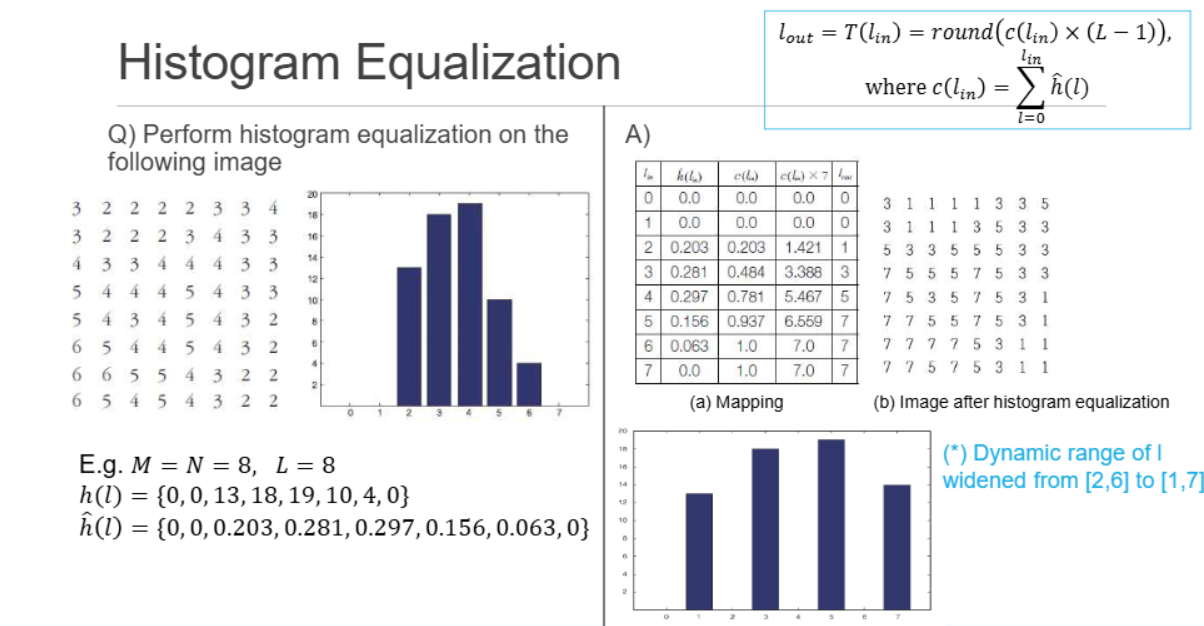

• 누적 히스토그램(cumulative histogram)을 구한다

$\hat{h}(l)=h(l)​/M*N=h(l)/64​⇒{0,0,0.203,0.281,0.297,0.156,0.063,0}$
$c(l)=\displaystyle\sum_{k=0}^l \hat{​h}(k)⇒{0.0,0.0,0.203,0.484,0.781,0.937,1.0,1.0}$

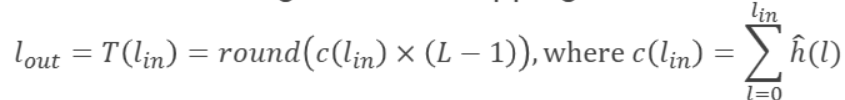

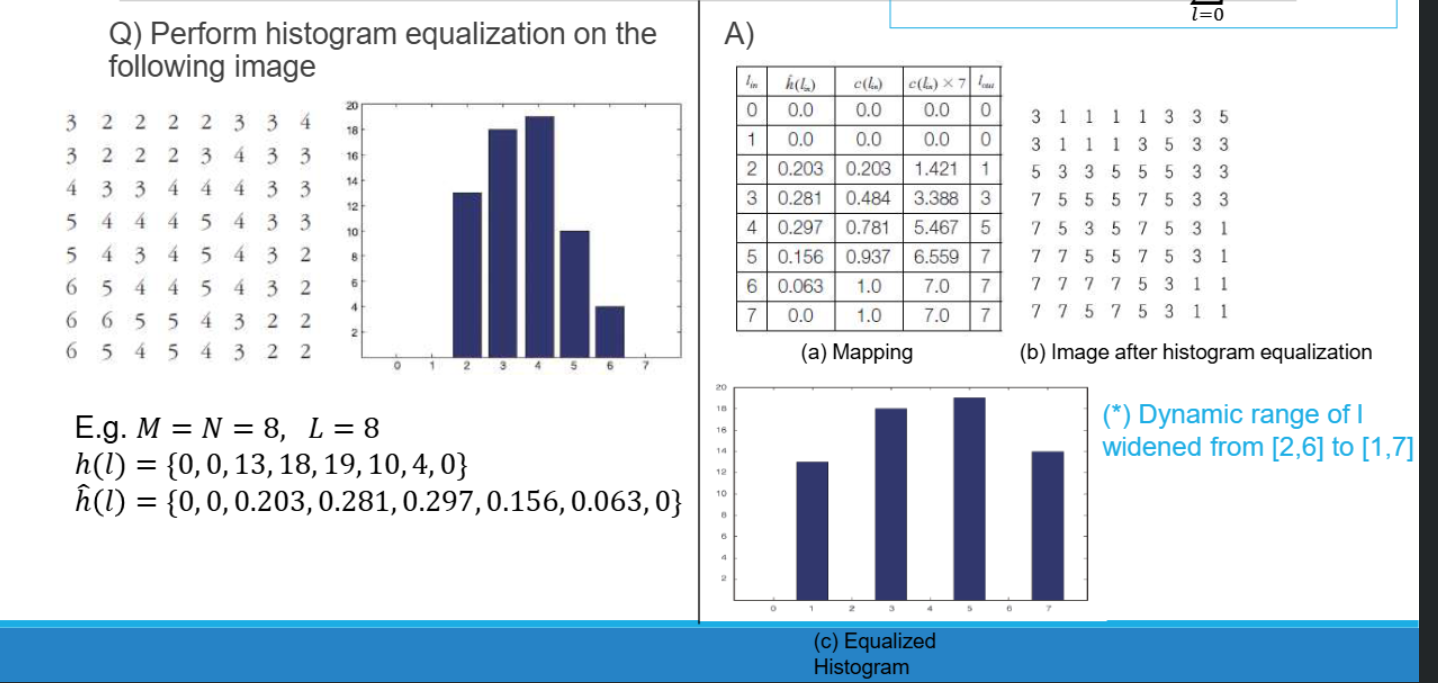

$l_out$ 계산(소수점 반올림) -> (A) 도표를 이미지에 적용
히스토그램이 골고루 분포(원래 밝기 값이 (2,6)사이 였는데 (1,7)로 넓어짐)

하지만 이미지에 밝은 영역과 어두운 영역이 동시에 존재하면?? → 한쪽은 좋아지지만, 다른 쪽은 망가짐!

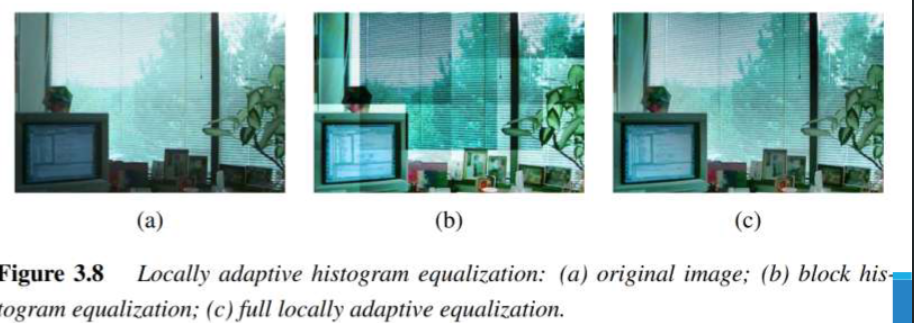

• 해결방법:
  • 이미지를 여러 개의 작은 MxM 블록으로 나눠서 각 블록마다 Histogram Equalization 수행

✅ 이 방식은 픽셀 주변을 고려하기 때문에 더 이상 Point Operator가 아니다! (이건 지역 연산이니까)
