CPU 스케줄링과 다중 처리기 스케줄링 - Operating System 5-1

CPU 스케줄링이 왜 중요한지, 대표 알고리즘이 어떻게 다른지, 그리고 다중 처리기 환경에서 trade-off가 어떻게 달라지는지 정리합니다.

xmoonanx 22 min
CPU 스케줄링과 다중 처리기 스케줄링 - Operating System 5-1

CPU scheduling은 운영체제가 여러 프로세스와 스레드 사이에서 공정성, 처리량, 응답성을 어떻게 조정하는지 보여주는 핵심 주제다. 이 글은 평가 기준부터 FCFS, SJF, SRTF, Round Robin까지 한 흐름으로 정리한다.

What this post covers

  • CPU scheduling이 필요한 이유와 기본 평가 기준
  • 비선점형과 선점형 스케줄링의 차이
  • FCFS, SJF, SRTF, RR의 핵심 trade-off

CPU Scheduling basic concept

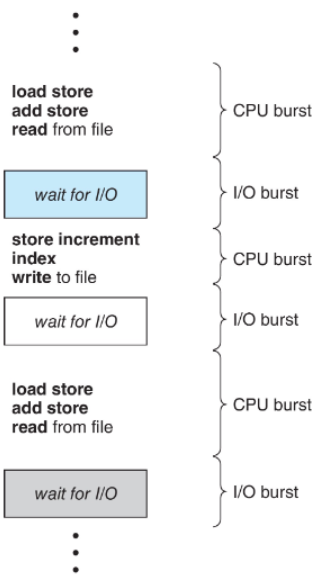

CPU–I/O Burst Cycle

  • 프로세스 실행은 CPU burst와 I/O burst의 반복으로 구성됨.
  • 대부분의 프로그램은 짧은 CPU burst와 긴 I/O burst를 가진다.
  • CPU brust 분포는 대부분 short bursts가 많고 longer bursts는 적은 형태를 보인다.
  • CPU 활용을 최대한으로 하기 위함이다.
    • CPU burst: 프로세스가 CPU를 사용하여 연산을 수행하는 시간
    • I/O burst: 프로세스가 입출력 작업을 기다리는 시간

alt text

CPU Scheduler

  • CPU Scheduler는 Ready Queue에 있는 프로세스 중 어떤 프로세스에게 CPU core를 할당할 지 결정한다.

  • CPU scheduling decisions은 다음 네 가지 상황에서 발생:

    1. 프로세스가 실행 상태에서 대기 상태로 전환될 때
    2. 프로세스가 실행 상태에서 준비 상태로 전환될 때
    3. 프로세스가 대기 상태에서 준비 상태로 전환될 때
    4. 프로세스가 종료될 때

✅CPU Scheduling에 두가지 종류가 있다.

  1. Nonpreemptive(비선점형)
    • 상황 1과 4에서만 스케줄링이 발생
    • 프로세스가 CPU를 할당받으면 자발적으로 놓을 때까지 CPU를 독점
    • 즉, 종료/wating 상태가 아니면 CPU를 독점함
  2. Preemptive(선점형)
    • 모든 상황에서 스케줄링이 발생할 수 있음
    • OS가 실행 중인 프로세스로부터 CPU를 강제로 회수할 수 있다
    • 고려할 점 3가지
    1. shared data에 대한 접근(race condition 발생 가능)
      • race condition(경쟁 조건): 둘 이상의 스레드가 동시에 자원에 접근하면서, 실행 순서에 따라 결과가 달라지는 버그를 일으킬 수 있는 상황
    2. kernel mode에서의 선점(선점시에 kernel에서 온전하게 task가 끝나지 않은채로 전환되면 문제가 생김)
    3. 중요 OS 활동 중 interrupts 발생(불가피할 경우 interrupt를 disable하고 끝나면 다시 enable시킬 수 있음)

Dispatcher

  • Dispatcher: CPU 스케줄러가 선택한 프로세스에게 실제로 CPU 제어권을 넘겨주는 모듈
    → Scheduler내에 task의 실행순서를 제어하는 역할

  • 주요 기능
    • context switching: 한 프로세스에서 다른 프로세스로 옮겨가는 작업
    • switching to user mode
    • 프로그램을 재시작하기 위해 사용자 프로그램의 특정 위치로 점프하는 작업
  • Dispatch Latency(지연): 하나의 프로세스를 중지하고 다른 프로세스를 시작하는 데 걸리는 시간

Scheduling Criteria

  • CPU utilization(이용률):
    • CPU가 얼마나 바쁘게 일하는지를 측정
    • 40% 이하는 가벼운 시스템 부하, 90% 이상은 무거운 시스템 부하를 의미
  • Throughput(처리량):
    • 단위 시간당 처리/완료되는 프로세스의 수
  • Turnaround Time(반환 시간):
    • 프로세스가 시작해서 끝날 때까지 걸리는 시간
  • Waiting Time(대기 시간):
    • 프로세스가 Ready Queue에서 기다리는 총 시간
    • CPU time이나 I/O time은 스케줄러가 줄일 수 없다.
    • 즉, 대기시간을 프로세스가 ready queue에 머무는 시간으로 측정
  • Response Time(응답 시간):
    • 요청 제출 시점부터 첫 응답이 나올 때까지의 시간
    • 반환시간이 같아도 응답시간이 짧으면 결과를 미리 볼 수 있는 효과가 있음
    • 일반적으로 평균보다 편차를 줄이는 것이 더 중요

Scheduling Algorithm

각 알고리즘의 평가 기준은 평균 대기시간이다. 평균 대기시간이 짧을 수록 좋은 알고리즘이라고 평가

FCFS(First-Come, First-Served)

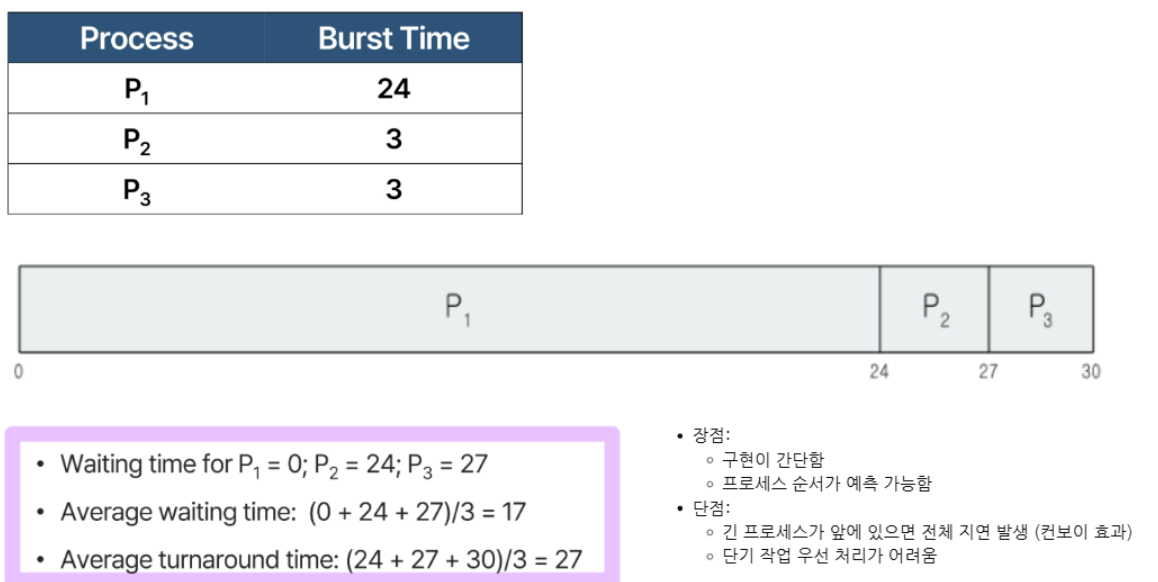

Nonpreemptive(비선점형) 스케줄링이며, 먼저 도착한 프로세스를 먼저 실행 alt text

p1,p2,p3 순으로 들어온 경우
Gantt Chart는 그림처럼 나옴
평균 대기 시간: (0 + 24 + 27)/3 = 17

alt text

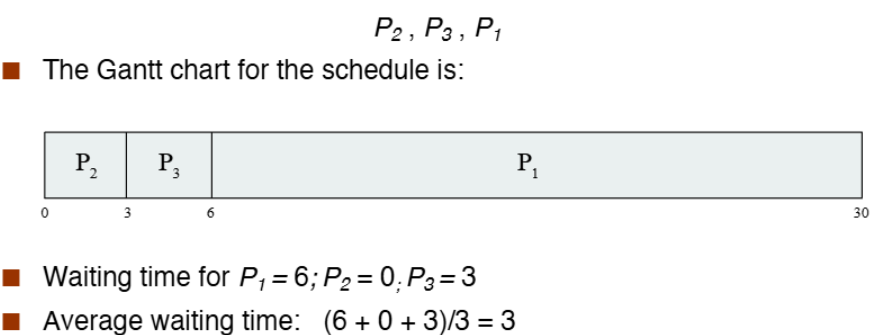

p2,p3,p1 순으로 들어온 경우
평균 대기 시간: (6 + 0 + 3)/3 = 3

두 개의 순서를 비교해보면 한 task는 같지만 평균 시간이 엄청나게 차이난다.

❌ 단점: Convoy Effect - CPU 집약적인 긴 프로세스 뒤에 짧은 프로세스들이 오래 기다려야 하는 현상

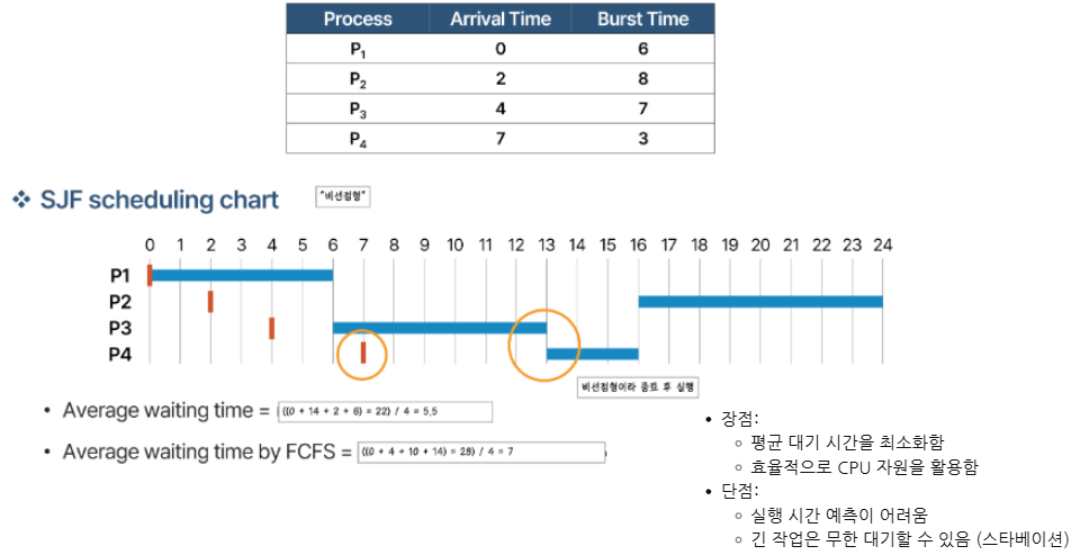

SJF(Shortest Job First)

  • 평균 대기시간을 줄이기 위해 CPU brust가 가장 짧은 프로세스를 먼저 실행
  • Nonpreemptive(비선점형) 스케줄링
  • 최소 평균 대기 시간을 제공하는 optimal한 알고리즘
  • 다음 CPU brust 길이를 정확히 예측하기 어렵다. alt text

그럼 CPU Brust는 어떻게 측정해야하는가??

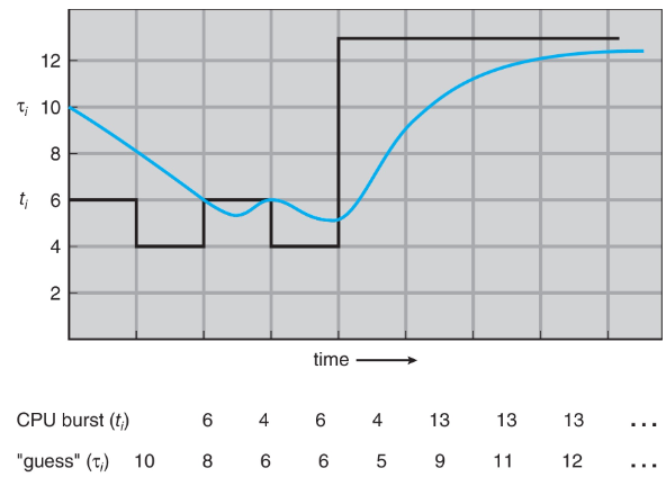

✅ exponential averaging(지수 가중평균)기법을 사용

1

τₙ₊₁ = α·tₙ + (1-α)·τₙ
  • τₙ = 실제 n번째 CPU brust의 길이
  • τₙ₊₁ = 다음 CPU brust의 예측 값
  • α는 0과 1사이 값
  • α 값에 따라 최근 측정값의 반영 비율이 결정된다. alt text

    α = 0: 과거 기록만 고려 - τₙ₊₁ = tₙ
    α = 1: 최근 CPU 버스트만 고려 - τₙ₊₁ = α·tₙ

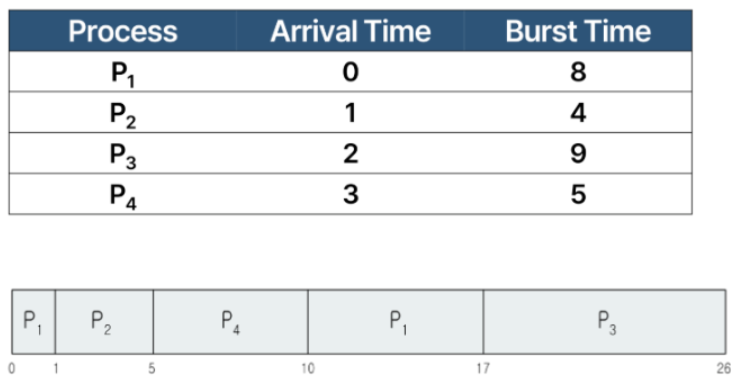

SRTF(Shortest Remaining Time First)

  • SJF의 선점형 버전(SRTF = preemptive SJF)
  • 새로운 프로세스가 도착할 때마다 남은 실행 시간을 비교하여 더 짧은 프로세스가 CPU를 차지
  • alt text

    평균 대기 시간: [(10-1)+(1-1)+(17-2)+(5-3)]/4 = 26/4 = 6.5
    p1, p2 .. 순인데 p2는 1초뒤에 도착하고 바로 실행했으니 (1-1)이다. 평균 대기 시간임을 주의

RR(Round Robin)

  • 각 프로세스는 시간 할당량(time quantum) q를 받는다.
  • q 시간이 지나면 프로세스는 선점되어 Ready Queue의 끝으로 이동
  • q가 크면 FCFS와 유사해지고, q가 매우 작으면 context switch 오버헤드가 증가 alt text

    q가 4인 경우
    SJF보다 평균 대기시간은 길지만, response가 더 좋음
    q는 10ms~100ms 정도이며, context switch time(<10μs)보다 충분히 커야 한다.
    평균 대기 시간 = (4+7+6)/3 = 5.66

alt text

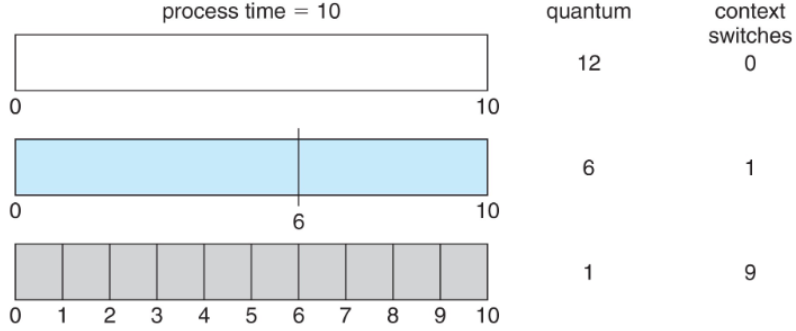

q가 줄어듦에 따라 context switch가 빈번하게 일어남
즉, 타임 퀀텀 설정에 민감함

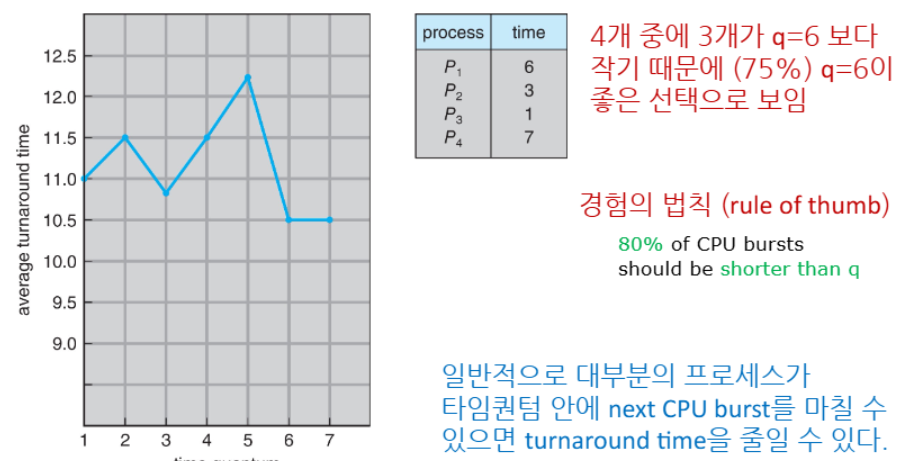

alt text

일반적으로 CPU brust의 80%가 시간 할당량보다 작을 때 효율적이다.

Priority Scheduling

  • 각 프로세스에 우선순위 번호(정수)를 할당하고, 가장 높은 우선순위(가장 작은 정수)의 프로세스를 선택한다.
  • 선점형과 비선점형 모두 가능
    • 선점형: 나보다 더 높은 우선순위가 들어오면 양보하는 방식
    • 비선점형: 나보다 더 높은 우선순위가 들어와도 하던 일을 마무리하는 방식

❌ 문제점: Starvation - 낮은 우선순위 프로세스가 실행 기회를 얻지 못할 수 있다.

✅ 해결책: Aging - 시간이 지남에 따라 프로세스의 우선순위를 점진적으로 증가시킨다.

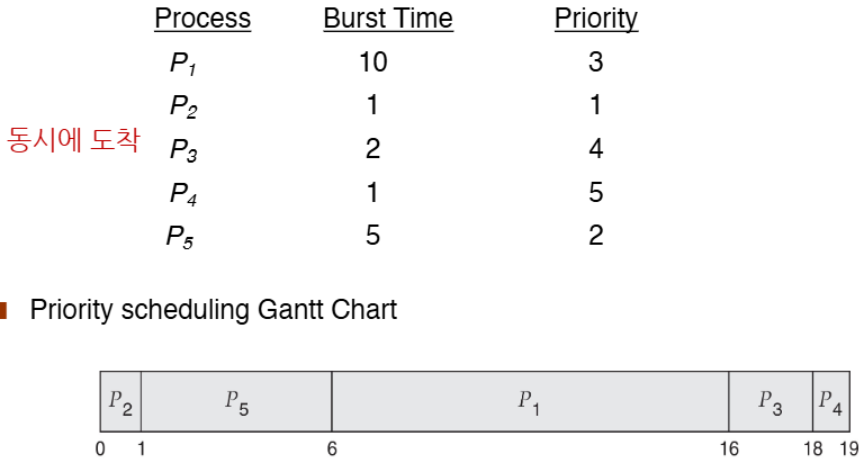

alt text

이 예시는 비선점형
평균 대기 시간 = (0+6+16+18+1)/5 = 8.2msec

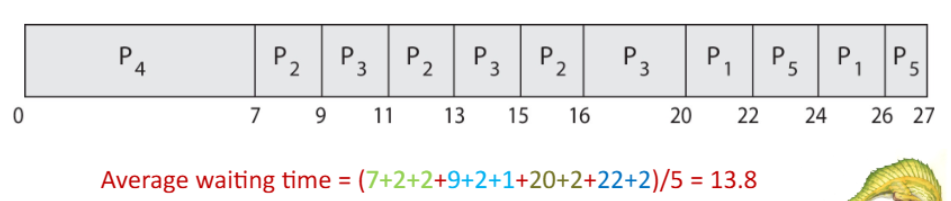

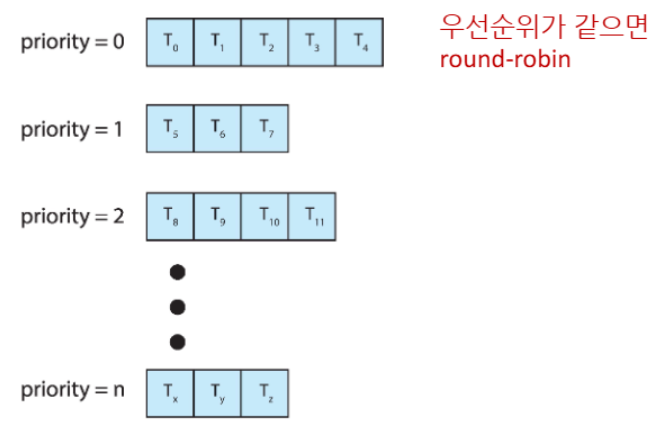

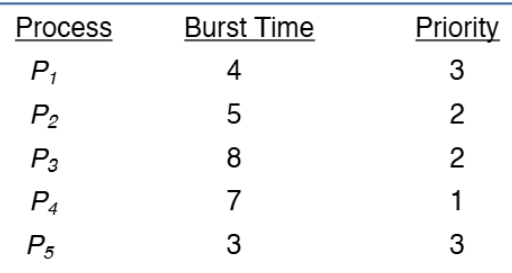

그럼 동시에 도착하고 우선순위도 같은 경우는?

alt text alt text

같은 우선순위는 Round-Robin을 사용한다.
q가 2인 경우는 예시와 같은 스케줄링을 가진다.

Multilevel Queue

  • Ready Queue를 우선순위별로 여러 큐로 분할한다. alt text

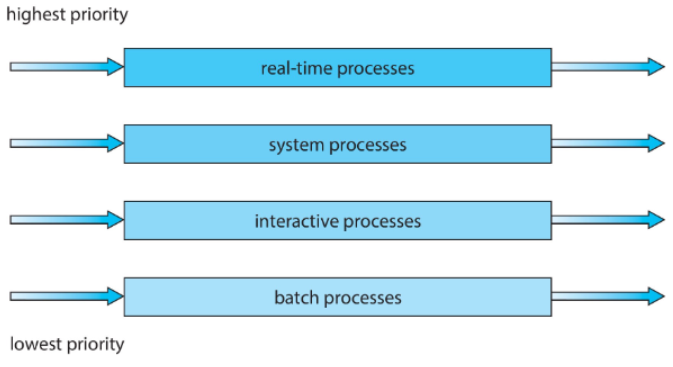

  • 일반적으로 프로세스 유형에 따라 큐를 분류한다: alt text

    real-time process (예: 응급 알림 시스템, 센서 제어 등 → 시간 내에 꼭 실행되어야 함) system process interactive process batch process (최하위 우선순위)

  1. 높은 우선순위를 무조건 먼저 실행할 수도 있고,
  2. 큐에 따라 time-slice (시간 할당)을 다르게 줄 수도 있음.

Multilevel Feedback Queue

  • 프로세스가 큐 사이를 이동할 수 있는 multilevel queue이다.
  • CPU를 많이 사용하는 프로세스는 낮은 우선순위 큐로 이동하고, 오래 기다린 프로세스는 높은 우선순위 큐로 이동할 수 있음.
  • 가장 일반적이지만 가장 복잡한 스케줄링 알고리즘

✅ 설정 가능한 파라미터:

  • 몇 개의 큐를 쓸지 (number of queues)
  • 각 큐마다 어떤 스케줄링 방식 쓸지 (scheduling algorithm)
  • 어떤 기준으로 큐를 올릴지/내릴지 (upgrade, demote)
  • 처음 어떤 큐에 넣을지 (entry queue)

alt text

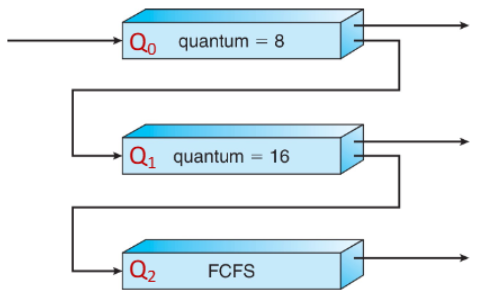

  • Scheduling 흐름:
    1. 새 job은 Q₀부터 시작 ⤷ CPU를 받으면 8ms 사용함 ⤷ 다 못 끝내면 Q₁으로 이동
    2. Q₁에선 16ms 시간 할당 ⤷ 그래도 다 못 끝내면 Q₂로 이동
    3. Q₂에선 FCFS 방식 ⤷ 여기선 시간제한 없이 처리됨

📝핵심 정리

  • 빨리 끝날 수 있는 짧은 job은 빨리 끝내고, 긴 job은 점점 낮은 우선순위로 밀어냄
  • 유연하게 큐 이동 가능 → CPU 자원 배분 효율적

Thread Scheduling

📚Thread Scheduling은 여러 스레드가 CPU 시간을 어떻게 나누어 사용할지 결정하는 방법

✅스레드 스케줄링의 두 가지 주요 범위:

  1. PCS - Process Contention Scope
    • 같은 프로세스 내의 스레드들 간에 CPU 시간을 어떻게 나눌지 결정
    • 스레드 라이브러리가 사용자 수준 스레드를 LWP에 매핑하여 관리
      • LWP (Lightweight Process): user-level thread가 실제로 실행되는 논리적인 스레드 단위
    • 스케줄링 경쟁이 프로세스 내부에서만 발생
    • 프로그래머가 스레드의 우선순위를 설정할 수 있음
  2. SCS - System Contention Scope
    • 시스템 전체의 모든 스레드들 간에 CPU 시간을 어떻게 나눌지 결정
    • 커널이 직접 스레드를 스케줄링
    • 모든 프로세스의 모든 스레드가 서로 경쟁

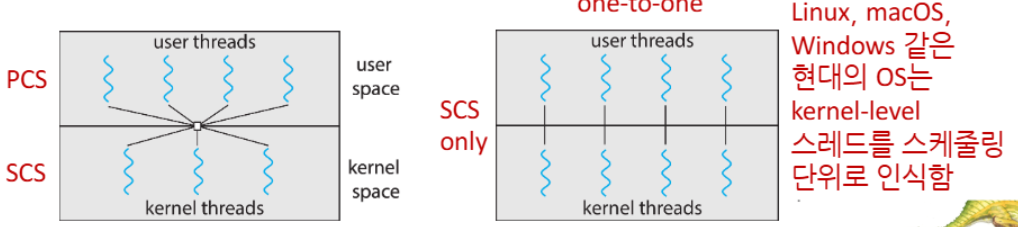

alt text

  1. many-to-many model
    • 다수의 사용자 수준 스레드를 적절한 수의 커널 스레드에 매핑
    • 프로세스 내 스케줄링은 사용자 수준 스레드 라이브러리가 담당(PCS)
  2. One-to-One model
    • 각 사용자 수준 스레드가 하나의 커널 수준 스레드에 매핑
    • 장점: 한 스레드가 차단되어도 다른 스레드는 실행 가능, 멀티프로세서에서 병렬 실행 가능
    • 단점: 스레드 생성 시 커널 스레드도 생성해야 하므로 오버헤드 발생
    • Linux, Windows, macOS 등 현대 운영체제에서 주로 사용

Pthread Scheduling

  • PTHREAD_SCOPE_PROCESS: PCS 스케줄링 사용
  • PTHREAD_SCOPE_SYSTEM: SCS 스케줄링 사용

Linux와 macOS는 PTHREAD_SCOPE_SYSTEM만 지원

1
2
3

// Pthread는 user-level에서 구현될 수도 있고 kernel-level에서 구현될 수도 있어서 두가지 scope가 존재
pthread_attr_setscope(pthread_attr_t *attr, int scope);
pthread_attr_getscope(pthread_attr_t *attr, int *scope);

Multiple-Processor Scheduling

multiprocessor의 CPU Scheduling은 훨신 complex

  • 여러 개의 CPU를 료율적으로 관리해야하기 때문

✅multiprocessor의 구성:

  1. Multicore CPU: 하나의 칩에 여러 개의 프로세서 코어가 포함
  2. Multithreaded core: 하나의 코어가 여러 하드웨어 스레드를 지원
  3. NUMA systems(Non Uniform Memory Access): 메모리 접근 시간이 균일하지 않음
  4. Heterogeneous multiprocessing: 모바일 시스템에서 동일한 기능을 하지만 전원을 절약하기 위해 성능이 다른 코어를 함께 가지고 있는 형태

Symmetric multiprocessing(SMP)

📚Symmetric multiprocessing(SMP): 모든 프로세서가 동등, 각자 스케줄링을 처리

  • 이는 현대 운영체제에서 사용되는 방식

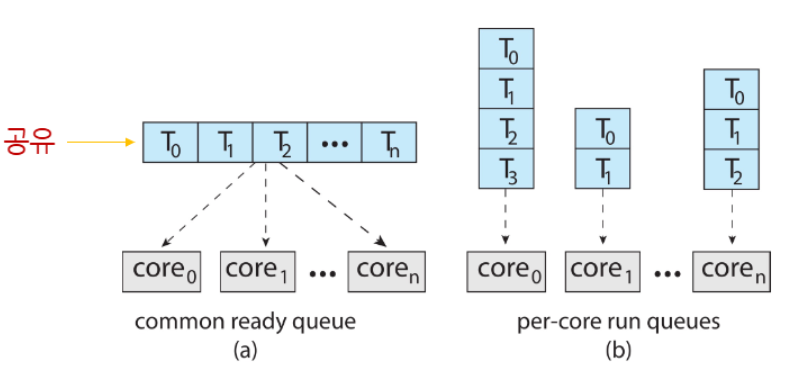

✅SMP의 스레드 관리 방식:

  1. Common(공유) ready queue:
    • 모든 스레드가 하나의 공통된 readt queue에 저장됨
    • 모든 프로세서가 이 큐에서 작업을 가져옴
  2. Per-core run queues:
    • 각 프로세서가 자신만의 개별 스레드 큐를 가짐 alt text

      (a) ready queue를 공유 → race condition 발생 가능
      race condition을 방지하기 위해 Locking이 필요 → 성능 저하+high contention (b) 가장 일반적인 형태, Cahce의 성능이 좋음(workload balacning 알고리즘 필요)

Multicore Processor

현대에는 여러 프로세서 코어를 하나의 칩에 배치하는 추세 ✅Multicore 장점:

  1. 빠른 처리 속도
  2. 전력 효율성
  3. 코어별 다중 스레드(하드웨어 스레드)

또한 memory stall 상황을 효율적으로 처리 가능

  • memory stall(메모리 지연): CPU가 메모리에서 데이터를 가져오거나 내보낼때 아무것도 안하는 현상

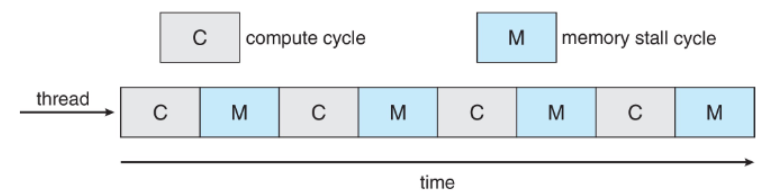

  1. 단일 스레드의 경우 alt text

    메모리 지연 동안 CPU가 Idle 상태(프로세스가 실행하고 있지 않은 상태)로 대기하므로 CPU 활용률이 낮음

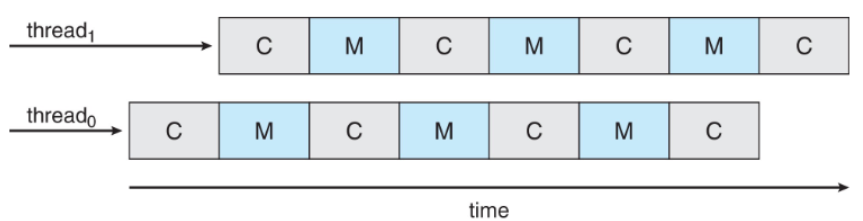

  2. 멀티 스레드의 경우 alt text

    한 스레드가 메모리 지연 상태 → 다른 스레드로 전환, CPU 자원을 계속 활용

Multithreaded Multicore System

📚 Multithreaded Multicore System: 각 코어가 두 개 이상의 하드웨어 스레드를 지원하는 시스템

  • 각 코어는 여러 개의 하드웨어 스레드를 가질 수 있음
  • 각 하드웨어 스레드는 별도의 IP(Instruction Pointer)와 register set을 보유
    • Instruction Pointer는 일반적으로 program counter를 의미
  • Chip-multithreading(CMT): 각 코어에 여러 하드웨어 스레드를 할당하는 기술 = simultaneous multithreading
  • Intel은 이를 hyperthreading 이라고 함
    • ex: Intel i7 hexa-core(6개) 프로세서는 총 12개의 하드웨어 스레드를 가짐

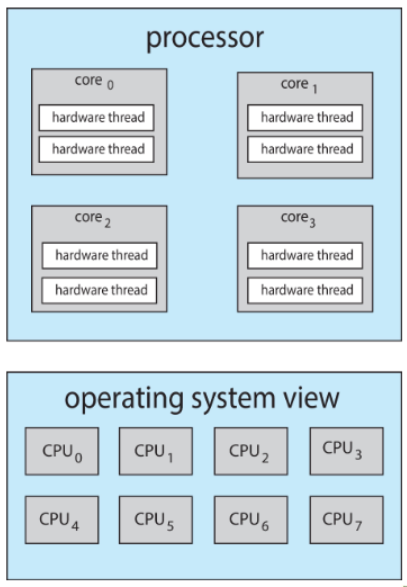

    • quad-core system에서 코어당 2개의 hardware thread가 있는 경우 → OS는 8개의 logical processor로 인식

alt text

코어 내에서 두 개의 하드웨어 스레드가 스위칭 할 때 instruction pipline이 깨짐 → 비용 증가 감안
각 코어는 하나의 하드웨어 스레드만 실행 가능

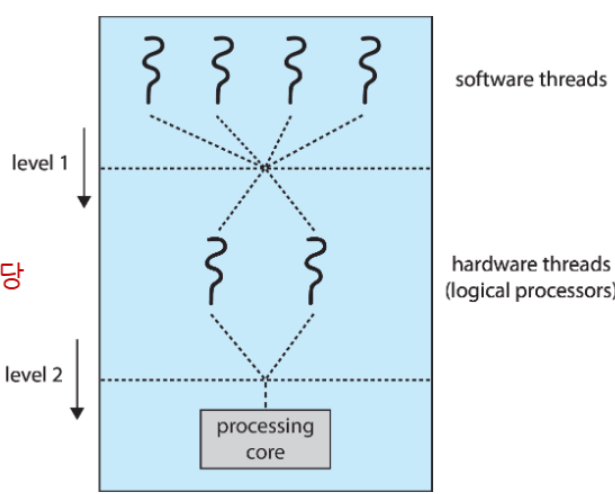

Two levels of scheduling

Multithreaded Multicore System에서는 스케줄링이 두 단계로 이루어짐

  1. level 1 - OS scheduling: 운영체제가 소프트웨어 스레드를 logical CPU(hardware thread)에 할당
  2. level 2 - Core Internal scheduling: 물리적 코어가 어떤 하드웨어 스레드를 실행할지 결정
    • level 2 알고리즘:
    • Round-Robin (ex: UltraSPARC)
    • Dynamic Urgency Value (ex: Intel Itanium) alt text

Load Balancing

SMP 시스템에서는 효율성을 위해 모든 CPU가 작업을 균등하게 나눠 가져야함 이를 위해 load balancing이 필요

load balancing은 코어가 개별적인 큐를 가지고 있는 경우에만 의미가 있음

📚load balancing: workload를 균등하게 분배하는 과정

  1. Push migration: periodic task를 검사하여 overloaded CPU에서 다른 CPU로 작업을 이동
  2. Pull migration: Idle processor가 busy prosseor로부터 작업을 당겨옴

Processor Affinity

📚Processor Affinity: 스레드가 특정 프로세서에 대해 갖는 연관성

  • 스레드가 한 프로세서에서 실행되면 해당 프로세서의 캐시에 메모리 접근 정보가 저장됨
  • 로드 밸런싱으로 인해 스레드가 다른 프로세서로 이동 → 캐시 정보가 손실되어 성능 저하가 발생 가능

✅Processor Affinity 종류:

  1. Soft affinity: 운영체제가 스레드를 가능한 한 같은 프로세서에서 실행(보장X)
  2. Hard affinity: 프로세스가 실행될 프로세서 집합을 명시적으로 지정(linux - sched_setaffinity() 함수 이용)

Key takeaways

  • CPU scheduling은 어떤 작업을 먼저 실행할지 정하는 문제가 아니라, 시스템 전체의 응답성과 효율을 설계하는 문제다.
  • FCFS, SJF, SRTF, RR은 각각 평균 대기시간, 응답성, 구현 복잡도에서 서로 다른 trade-off를 가진다.
  • 이후 실시간 스케줄링과 Linux/Windows 스케줄러를 읽으면 이 글의 기준이 실제 운영체제 구현으로 이어진다.
