[OS] Operating System(5-2): Real-time Scheduling

🍀 운영체제 전공 수업 정리

NUMA and CPU Scheduling

---

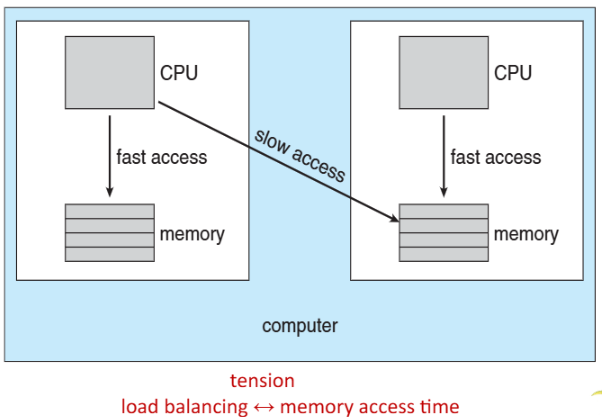

📚NUMA(Non-Uniform Memory Access): 메모리 접근 시간이 균일하지 않은 컴퓨터 메모리 설계

• 각 CPU가 로컬 메모리를 가지고 있어 해당 메모리에 빠르게 접근 가능
• 원격 메모리에 접근할 때는 상대적으로 느린 접근 속도

📚NUMA-aware OS:

1. 메모리 근접성 최적화: 스레드가 실행 중인 CPU에 가까운 메모리를 할당
2. 스레드 배치 최적화: 관련 스레드들을 같은 NUMA 노드에 배치하여 메모리 공유 효율성을 높임
3. 메모리 이동 최소화: 가능한 한 스레드를 이동시키지 않고 동일한 노드 내에서 실행하도록 유지

✅ NUMA 시스템에서는 load balancing과 memory access time 사이의 균형이 중요하다
→ 로드 밸런싱을 최적화하면 스레드가 여러 노드로 분산되어 원격 메모리 접근이 증가할 수 있으며, 메모리 접근 시간을 최적화하면 특정 노드에 작업이 집중될 수 있다.

Real-time CPU Scheduling

---

일반 스케줄링과 차이점 존재

• 정해진 시간(Real-time) 안에 작업이 끝나야함 반드시 빠를 필요는 없고, 정해진 시간안에만 끝나면 되는 스케줄링

• soft real-time system: 타임 바운드안에 끝내려고 노력을 하는 시스템(no guarantee)
  • 중요한 real-time task에 최고 우선순위 부여
• hard real-time system: 타임 바운드안에 무조건 끝내야하는 시스템

❌ 딜레이가 존재(Event latency)

• 어떤 사건(interrupt)이 발생 했을 때 이를 인지하고 서비스를 시작하기 까지 지연 시간 발생

• Event latency = interrupt latency + dispatch latency

✅지연 시간의 두 가지 유형:

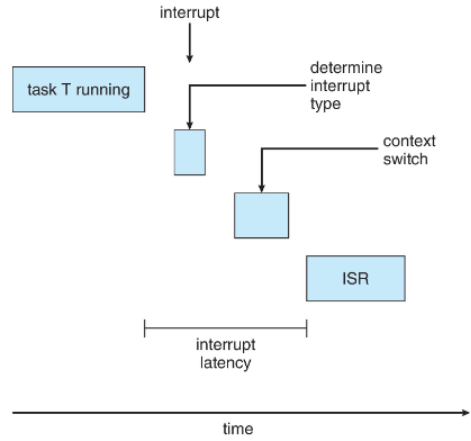

1. interrupt latency: 인터럽트 발생 시점부터 해당 인터럽트를 처리하는 루틴(ISR)이 시작될 때까지의 시간
   • 인터럽트 발생 → 인터럽트 타입 결정 → 컨텍스트 스위치 → 인터럽트 서비스 루틴 실행
2. dispatch latency: 현재 진행 중인 CPU를 다른 작업으로 교체할 때 지연 발생
   • hard real-time system에서 일반적으로 수 usec

interrupt latency

context switch: 현재 상태로 다시 돌아가기 위한 스냅스를 찍기 위함

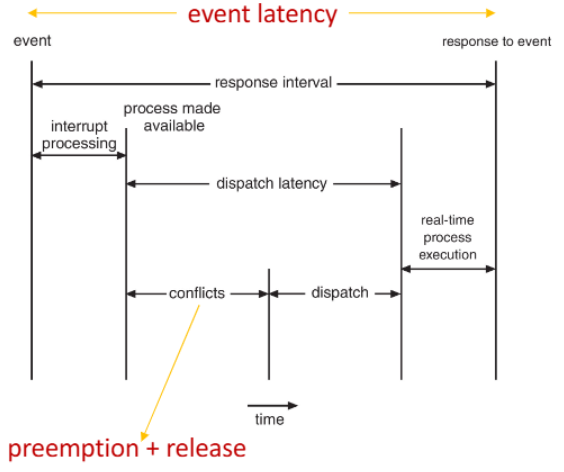

Dispatch latency

작업이 식별이 된 후 작업을 실행하기 까지 지연시간 Dispatch latency: conflicts(Preemption+Release) + dispatch

• conflict phase:
  • Preemption: 현재 진행 중인 작업이 CPU를 뺏기는 행위
  • Release: 현재 작업이 어떤 resource를 잡고 있으면 놓게하는 행위

Priority-based Scheduling

---

• real-time scheduling은 선점형 + 우선순위 기반 스케줄링이다. 소프트 실시간만 보장하는 경우에는 이것으로 충분하지만, 하드 실시간 시스템에서는 이에 더해 데드라인을 충족시키는 능력이 필요

Periodic Process

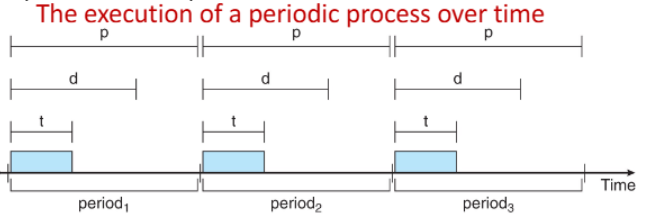

📚Periodic Process: 일정한 간격으로 CPU를 필요로 하는 프로세스

t: processing time, d: deadline, p: period
0 ≤ t ≤ d ≤ p periodic task의 빈도(rate)는 1/p

• Admission-control algorithm - 프로세스가 스케줄러에게 deadline을 요청했을 때:
  • 받아들여서 주어진 시간 내에 종료를 보장
  • 또는 불가능하기 때문에 거부를 결정하는 알고리즘

주요 real-time scheduling 알고리즘에 대해 알아보자.

Rate Monotonic Scheduling

---

📚Rate Monotonic Scheduling: 주기를 기반으로 우선순위를 할당하는 정적 우선순위 스케줄링
= static priority policy + preemption

• 주기가 길수록 priority가 낮음
• 주기↓ = 우선순위 ↑

• 주기↑ = 우선순위 ↓

• 가정: periodic process의 processing time, 즉, CPU burst는 항상 같다

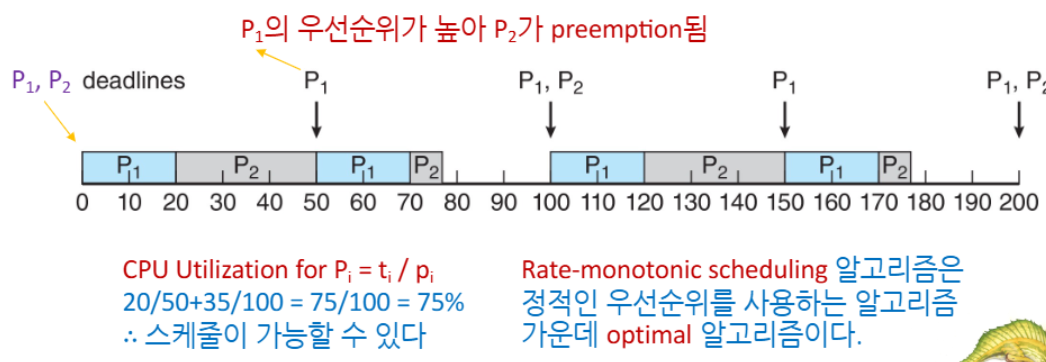

P1: p1=50, t1=20, d1=50
P2: p2=100, t2=35, d1=100

• P1의 주기가 50이므로 50단위로 발생됨
• P1의 주기가 P2보다 짧으므로 P1이 먼저 실행, P2가 30밖에 실행하지 못했지만 P1이 들어와서 양보해줌

• CPU 활용도 계산:
  • 각 프로세스의 CPU 활용도 = t/p
  • 전체 CPU 활용도 = Σ(t/p)
  • 위 예제: 20/50 + 35/100 = 0.4 + 0.35 = 0.75 = 75%
  • → 스케줄링 가능!

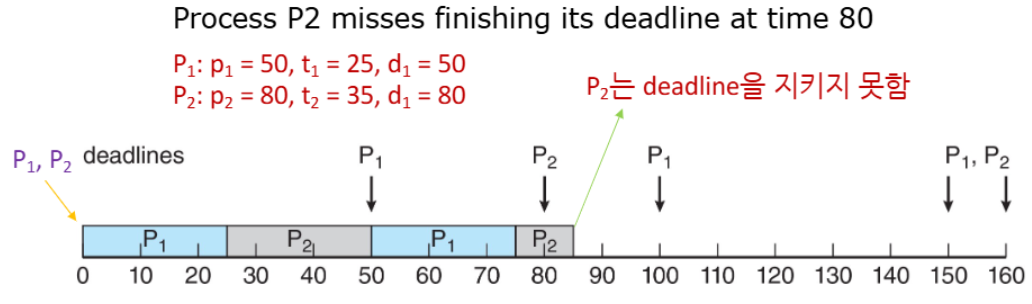

그럼 deadline을 지키지 못한 경우에 어떻게 되는가?

• CPU utilization: 25/30 + 35/80 = 94%
  • 100%를 넘지 않는데 왜 스케줄링이 불가한가?

❌ Rate-monotonic scheduling 알고리즘은 N개의 프로세스를 스케줄링할 때 CPU Utilization은 다음 식을 넘을 수 없다

• $N(2^(1/N)-1)$
  • N=1, Max Utilization = 1(100%)
  • N=2, Max Utilization = 0.83 (83%)
  • N=infinte, Max Utilization = 0.69 → N이 무수히 많다면 69%에 근접한다.
• 즉 위의 예제에서는 0.83을 넘어서 스케줄링이 불가

Earliest Deadline First Scheduling (EDF)

---

deadline이 우선순위를 결정하는 지표

• deadline이 가까울수록 우선순위가 높음
• deadline이 멀수록 우선순위가 낮음

✅특징:

• EDF는 process가 periodic일 필요가 없으며 CPU burst가 일정할 필요도 없다.
• 다만 스케줄러에게 deadline을 미리 알려줄 수 있으면 된다

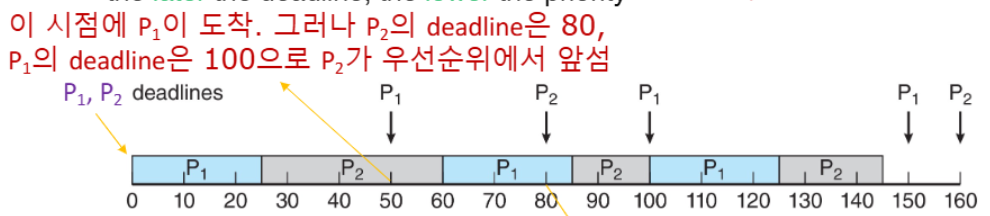

P1: p1=50, t1=25, d1=50
P2: p2=80, t2=35, d1=80

• EDF는 이론적으로는 optimal 알고리즘 → CPU utilization을 100%까지 가능
• 그러나 현실에서는 context switching 등 추가 비용으로 인해 100%를 성취할 수 없다

Proportional Share Scheduling

---

📚Proportional Share Scheduling: CPU 시간을 각 프로세스에 공정하게 분배하는 방식

✅특징:

• 시스템에는 T shares(total share) 가 할당됨
• 각 애플리케이션은 N개의 공유(N < T)를 받음

• 이를 통해 각 애플리케이션은 N/T 비율만큼의 프로세서 시간을 보장

• 예시:
  • T = 100shares
  • Process A: 50shares
  • Process B: 15shares
  • Process C: 20shares
  • → CPU Utilization = 85%
    • 만약 D가 30shares를 요청하면 거부됨
    • 이미 할당된 공유(85개)와 합쳐서 100개를 초과하므로 admission controller가 D의 요청을 거부

POSIX Real-Time Scheduling

---

📚POSIX: 다양한 운영체제에서 호환성을 제공하는 표준

1. SCHED_FIFO:
   • FCFS 전략으로 스레드 스케줄링
   • 동일한 우선순위를 가진 스레드 간에는 시간 분할(time-slicing)이 없음
   • 우선순위가 높은 스레드가 낮은 스레드를 선점할 수 있음
2. SCHED_RR:
   • 동일한 우선순위를 가진 스레드 간에 시간 분할이 발생
   • RR 방식으로 동일, 우선순위 스레드 간 CPU 시간 분배

// 스레드 속성에서 현재 스케줄링 정책을 가져옴
pthread_attr_getsched_policy(pthread_attr_t *attr, int *policy)

// 스레드 속성에 스케줄링 정책(policy)을 설정
// 정책으로는 SCHED_FIFO, SCHED_RR, SCHED_OTHER 중 하나를 사용
// SCHED_OTHER: 비실시간 시스템에 따라 다름
pthread_attr_setsched_policy(pthread_attr_t *attr, int policy)
